3.5.3. Врезки
Текст врезки, расположенный в рамке или на каком- либо фоне, должен оформляться на зауженный формат, то есть не доходить до границ рамки или фона на расстояние не менее 4 пунктов (~ 1,5-2 мм). Текст должен занять весь или почти весь объем врезки. При наличии одного абзаца во врезке точка в конце — на усмотрение верстальщика, абзацный отступ убирают.
Проанализируем варианты расположения текста во врезках.

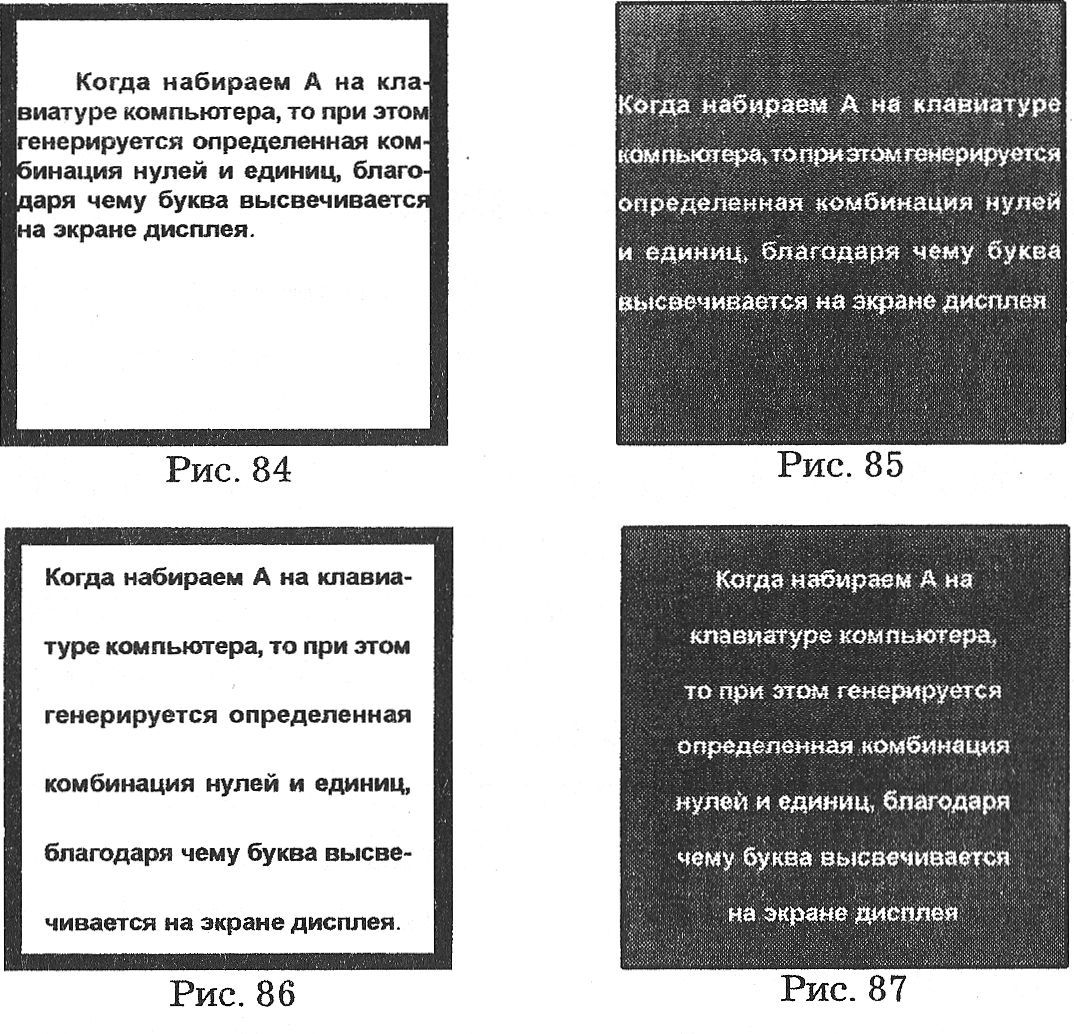

На рис. 84 текст расположен очень близко к рамке и набран с абзацного отступа; на рис. 85 тексту не заданы втяжки от границ цветного фона. Оба варианта являются ошибкой верстки.
На рис. 86 и 87 показаны примеры правильного расположения текста в рамке и текста на цветном фоне.
4. Иллюстрации
4.1. Верстка иллюстраций
Иллюстрации могут быть заверстаны в оборку, в разрез, с выходом на поле, под обрез, на боковиках (полях) и в полосу
Верстка иллюстраций по всему изданию должна быть единообразной по размещению.
Иллюстрация должна помещаться ближе к тому участку текста, к которому она относится (быть на одном развороте со ссылкой на нее).
Полосная иллюстрация должна быть поставлена на оптическую середину страницы, если она не полноформатная. Колонцифра на полосе, целиком занятой иллюстрацией, не ставится.
Иллюстрации не размещают вблизи заголовка, в нумерованном и маркированном списках и в конце текста.
Нежелательно размещение иллюстраций на спусковой и концевой полосах, кроме иллюстрационных заставок и концовок. Как исключение, это возможно в изданиях научно-технической литературы, если ссылка на рисунок находится на этих полосах. При этом рисунок должен быть закрыт на концевой полосе снизу тремя и более строками текста.
Масштабировать иллюстрации можно только пропорционально.
При размещении иллюстрации в оборку или в угол полосы она должна вписываться в формат полосы, то есть находиться без всяких отбивок от края полосы. Над и под иллюстрацией должно быть не менее двух полных строк текста. Все оборонные иллюстрации завёрстываются к внешнему полю, причем горизонтальные линии иллюстраций всегда должны быть параллельны строкам текста. Если оборонных иллюстраций на полосе несколько, то желательно, чтобы они по ширине были одинаковыми.
В одном издании не допускается заверстывать иллюстрации одинакового размера в одном случае в оборку, а в другом — в разрез текста.
Иллюстрация в разрез текста должна размещаться между абзацами (то есть не разрывать абзац) и быть по ширине равной формату полосы набора или близкой к нему. Если иллюстрация находится в верху или в низу полосы, то перед ней или после нее не должно быть висячих строк.
Между иллюстрациями, идущими подряд, должно быть не менее трех строк текста.
Расстояние (отбивка) от иллюстрации до текста должна быть не менее 4 пунктов.
Заголовки рядом с оборонными иллюстрациями размещать нельзя.
Глухая верстка разрешается только в многоколонном тексте.
При верстке иллюстраций под обрез выход рисунков в поле должен быть больше размера полей.
Проанализируем варианты верстки иллюстраций.

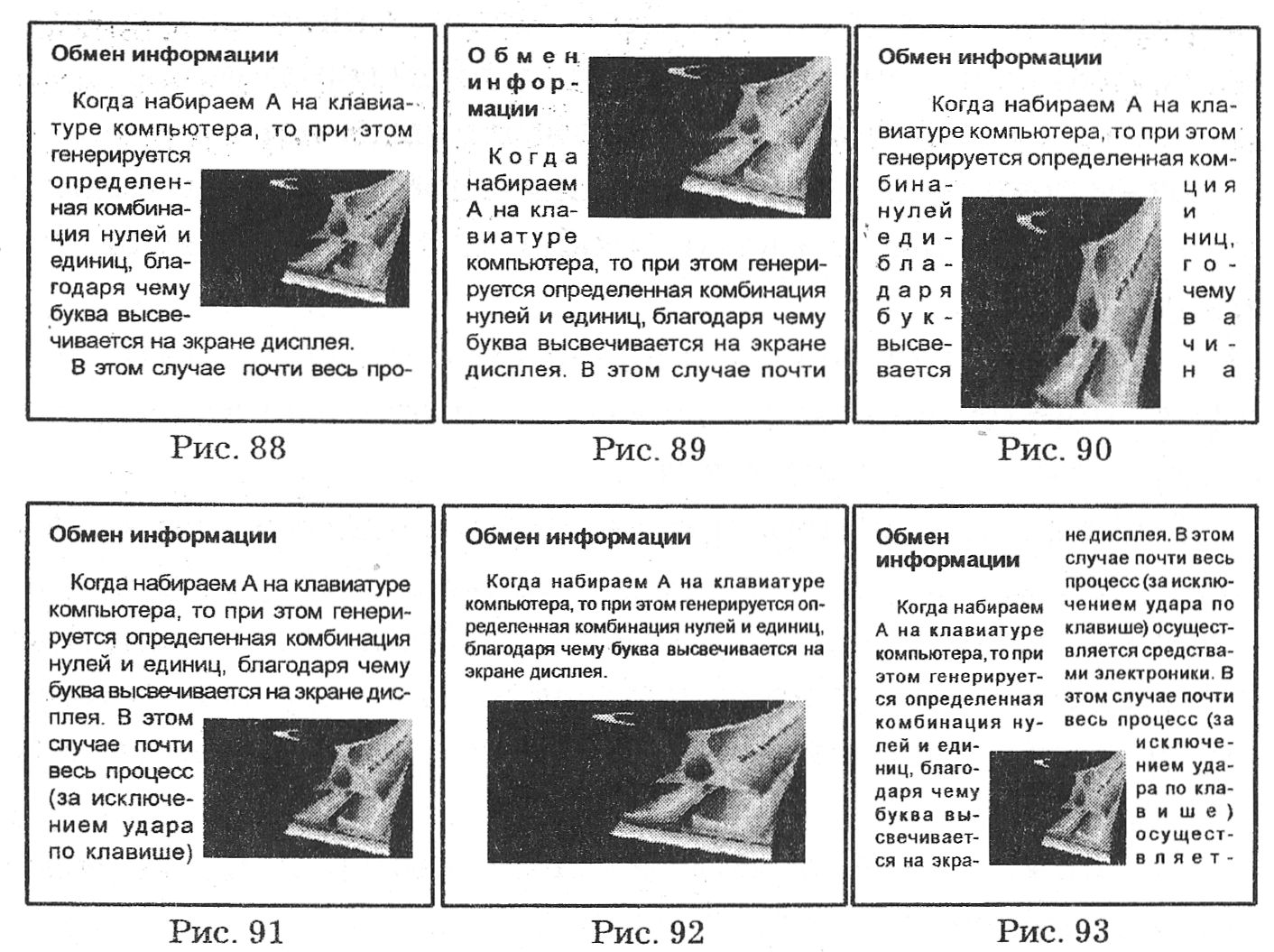

На рис. 88-90 показаны ошибки в размещении иллюстраций. На рис. 88 иллюстрация прикрыта снизу только короткой строкой текстовой оборки и висячей строкой. На рис. 89 заголовок размещен рядом с оборонной иллюстрацией. На рис. 90 показана глухая верстка иллюстрации в одноколонном тексте, что является
грубейшей ошибкой; кроме того, изображение на иллюстрации искажено в результате непропорционального масштабирования.
На рис. 91-93 даны образцы правильной верстки иллюстраций: рис. 91 — иллюстрация в оборку с текстом; рис. 92 — иллюстрация в разрез текста; рис. 93 — глухая верстка иллюстрации для многоколонного текста.
