Часть 2 – Графическое отображение итогов моделирования и статистического исследования работы сетевого оборудования
1 Запустите приложение NetCracker (путь: меню Пуск → Программы → NetCracker Professional 4.0 → NetCracker Professional).
2 Откройте NetCracker - файл с именем Router.net . Для отображения диалога открытия из меню File выберите команду Open …. Далее, на диске C:, если требуется, последовательно откройте папки Program Files, NetCracker Professional и Samples. Щелкните последовательно на имени файла Router.net и кнопке [Открыть] (аналогичный результат достигается двойным щелчком на имени файла Router.net).
3 Выберите окно Top из меню Window, для удобства разверните окно рабочего пространства и измените масштаб изображения.
4 Запустите проектную анимацию. Для этого на инструментальной панели Control нажмите кнопку Start - или из меню Control выберите команду Start.
Примечание. Рядом со многими из объектов сетевого проекта имеются индикаторы, отображающие статистическую информацию относительно трафиков сети. Показания индикаторов изменяются во времени.
5 Ниже окна изображения устройств справа находится строка состояния, в которой имеется поле System time (Системное время). Значение поля - число секунд, в течении которых происходит моделирование работы сети.
6 Приостановите анимацию и моделирование, нажав на инструментальной панели Control кнопку Pause/Resume - .
7 Установите индикацию использования линии связи между маршрутизаторами Cisco 7000 (4) и Cisco 7000 (5):
а) щелкните правой кнопкой мыши на связи между Cisco 7000 (4) CSU/DSU и Cisco 7000 (5) CSU/DSU;
б) в контекстном меню щелчком по команде Statistics…(Статистика) откройте диалог Statistical Items (Статистические группы), представленный на рис 2.30;
в)
в диалоге Statistical Items
в строке Current Utilization
(текущий % использования линии связи)
щелчком мыши поднимите флажок в столбце,
обозначенном как 10% (числовые
показания) и щелкните на переключателе
столбца
(синтезированная речь);
Примечание. Для того, чтобы слышать любую синтезируемую речь, необходимо иметь на компьютере звуковую плату и громкоговорители или наушники.
г) закройте диалог, щелкнув кнопку [OK].
8 Установите индикацию использования линии связи между маршрутизаторами Cisco 7000 (4) и Cisco 7000 (5) для простого просмотра:
a) захватите указателем мыши выделенный индикатор и опустите его ниже линии связи;
б) используя маркеры, увеличьте поле изображения индикатора;
в) щелчком правой кнопки на индикаторе откройте контекстное меню и выберите команду Properties;
г) в открывшемся диалоге свойств в поле со списком Size измените размер шрифта с 16 на 28 единиц, а в поле со списком Color установите красный цвет;
д) закройте диалог свойств, щелкнув по кнопке [OK], и, далее, в окне Top многоуровневого сетевого проекта снимите выделение индикатора.
9 Возобновите анимацию и моделирование, нажав повторно на инструментальной панели Control кнопку Pause/Resume - .
10 Получите звуковой отчет относительно использования связи:
a) щелкните по инструменту Say information - на инструментальной панели Modes (через полноэкранный интерфейс приведенная совокупность действий реализуется через путь: меню Sites → подменю Modes → команда Say Info);
б) наведите курсор на связь, на которую был установлен индикатор, и сделайте щелчок левой кнопкой мыши.
Примечание. Прозвучит информация об использовании связи.

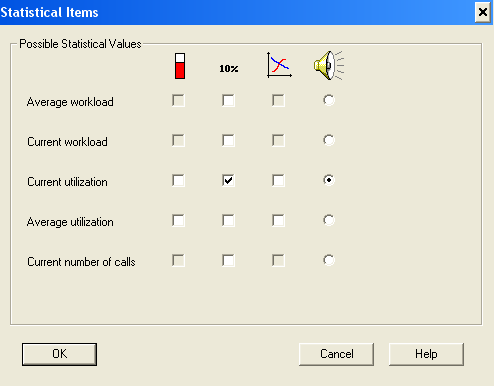

Рис. 2.30 Статистические группы
11 Разорвите связь между двумя устройствами:
а) щелкните по кнопке Break/Restore - на инструментальной панели Modes.
б) наведите курсор режима Break/Restore на связь между Cisco 7000 (3) CSU/DSU и Cisco 7000 (6) CSU/DSU и как только курсор примет форму молоточка, сделайте щелчок. (CSU/DSU – Channel Service Unit/Data Service Unit → модуль обслуживания канала/модуль обслуживания данных; это устройства, устанавливаемые на каждом из концов цифровой выделенной линии и обеспечивающие интерфейс между ЛВС и выделенной линией).
Примечание. Красная вспышка указывает на разрыв линии связи, а трафик направляется по тому же адресу, но по другому тракту согласно текущему протоколу маршрутизации.
12 Наблюдайте в течение небольшого периода времени процесс моделирования. Индикатор использования на нарушенной связи показывает 0.00 %, в то время как показания остальной части индикаторов изменяются благодаря новым трактам трафика.
13 Перейдите в стандартный режим, нажав на кнопку Standard - на инструментальной панели Modes.
14
Сделайте щелчок правой кнопкой мыши на
связи между маршрутизаторами Cisco
7000 (3) CSU/DSU
и Cisco 7000 (5) CSU/DSU,
в открывшемся контекстном меню выберите
команду Statistics… и в диалоге Statistical
Items в строке Current
utilization щелчком мыши
поднимите флажок в столбце Graph («График»)
-
.
Закройте диалог, нажав кнопку [OK].
Открывается окно, в котором в динамике
строится график, показывающий %
использования канала связи между
конкретными устройствами CSU/DSU
(DL2400 (17) и DL2400
(18)) во времени.
15 Расположите окно Current utilization of DL2400 (17) - DL2400 (18) так, чтобы можно было видеть одновременно и окно Top.
16 Выведите на печать график из окна Current utilization of DL2400 (17) - DL2400 (18).
17 Восстановите связь между Cisco 7000 (3) CSU/DSU и Cisco 7000 (6) CSU/DSU, которая ранее была нарушена.
18 Наблюдайте в течение небольшого периода времени процесс моделирования. Выведите повторно на печать график из окна Current utilization of DL2400 (17) - DL2400 (18) после восстановления связи.
19 Получите и напечатайте отчет о статистике функционирования устройств подсети Math Lab многоуровневого сетевого проекта:
а) воспользуйтесь путем полноэкранного интерфейса: меню Tools → подменю Reports → команда Network Devices Statistics;
б) в диалоге мастера отчета статистики устройств (рис. 2.31) выберите уровень Math Lab и нажмите на кнопку [Далее>];
в) последовательно дважды нажмите на кнопку [Далее>] и в конце - на кнопку [Готово];
г) просмотрите в окне Network Devices Statistics отчет о статистике работы устройств и выведите его на принтер.
Рис. 2.31 Сетевой мастер отчета статистики устройств
20 Остановите проектную анимацию щелчком по кнопке Stop - панели инструментов Control или из меню Control выберите команду Stop.
21 Сохраните многоуровневый сетевой проект на магнитном диске. Для этого из меню File выберите команду Save as…. Открывается стандартный диалог «Сохранить как», в котором требуется выбрать устройство и папку. В поле Имя файла: введите свое имя в соответствии со следующим шаблоном: Net_4_2_<группа>_<порядковый номер по журналу>.net.
22 Закройте сетевой проект, выбрав из меню File команду Close, и инструментальную среду NetCracker, из меню File выбрав команду выхода Exit.
Требования к отчету
Отчет должен включать титульный лист по обычной форме, содержащий названия университета, факультета, кафедры, дисциплины, название лабораторного практикума, номер и тему лабораторной работы, и другие общепринятые сведения.
Разделы отчета:
Цель работы
1 Построение модели многоуровневого сетевого проекта архитектуры «клиент-сервер»
1.1 Моделирование многоуровневого сетевого проекта Tutor.net (копии экрана браузера Project Hierarchy, показывающего структуру проекта, а также окон MacNally building и MacNally Corporation)
1.2 Разработка и моделирование многоуровневого сетевого проекта архитектуры «клиент-сервер» (копии экрана браузера Project Hierarchy, показывающего структуру построенного проекта, а также окон Top и Building)
1.3 Описание и тип установленных трафиков (между рабочей станцией и почтовым сервером подсети Building, а также между рабочей группой уровня Top и почтовым сервером уровня сети Building)
2 Графическое отображение итогов моделирования и статистического исследования работы сетевого оборудования
2.1 Схема многоуровневого сетевого проекта Router.net (копия экрана уровня Top после создания индикации использования линии связи между маршрутизаторами Cisco 7000 (4) и Cisco 7000 (5))
2.2 Графики % использования канала связи между устройствами сети во времени после разрыва связи между Cisco 7000 (3) CSU/DSU и Cisco 7000 (6) CSU/DSU, а также после ее восстановления
2.3 Отчет о статистике функционирования устройств (Network Devices Statistics) подсети Math Lab
3 Ответы на контрольные вопросы
Контрольные вопросы
1 Какие изменения можно вносить в проект сети?
2 Какие надписи можно наносить на схему проекта?
3 Дайте определение сети типа «клиент-сервер»
4 В чем заключается назначение универсального коммутатора?
5 Какие функции выполняют устройства CSU/DSU?
6 Назовите типы и параметры трафиков, установленных в созданной двухуровневой сети «клиент-сервер»
7 Какие сведения о работе сети отражаются в отчете о статистике ее функционирования?
8 Что показывают временные диаграммы использования связи в процессе работы сети?
