Часть 4 Установка программного обеспечения

1 Сервер FDDI является сервером базы данных. Для виртуальной установки на него соответствующего программного обеспечения необходимов в браузере последовательно щелкать манипулятором: Network and enterprise software → Server software. В списке доступных объектов выбрать Small office database server и, используя технологию Drag & Drop, перетащить его на FDDI Server – рис. 3.49.

Рис. 3.49 Фрагмент браузера и список доступных объектов

2 Используя свойства компьютера в соответствии с заданием, необходимо выбрать этот программный пакет и задействовать две опции на вкладке трафика: CAD/CAM Client-server и Database client-server. Результирующее состояние диалогов приведено на рис. 3.50.

Рис. 3.50 – Состояние диалогов установки ПО

3 TR Server является файл-сервером, поэтому на той же папке программного обеспечения выберите File Server и поместите его в TR Server. В свойствах программного обеспечения выберите File client-server и Database client-server.

4 FE Server по описанию является большей частью почтовым сервером, поэтому в него необходимо поместить E-mail server из раздела ПО и в настройках указать HTTP, SMTP, FTP и POP3.

Часть 5. Распределение трафика

1 Следуя заданию, задаем трафик FDDI Sever обслуживает WS1-WS3. Нажимаем Set Traffic, кликнем сначала на клиентскую машину (по очереди WS1-WS3) затем на сервер. И указываем поочерёдно Database и CAD/CAM – рис. 3.51.

Рис. 3.51 Диалог Profiles

2 При распределении трафика между TR Server и WS4, WS5 указываем Database и File server's client.

3 Все рабочие станции являются HTTP клиентами, а HTTP сервером является FE server. Значит, поочерёдно устанавливаем трафик от всех клиентских машин к FE server-у, указывая HTTP client. Затем проделываем ту же операцию, но, отмечая уже FTP, так как все машины являются еще и FTP клиентами. Теперь присоединяя машины WS3, WS5, WS7, WS8 к FE server-у указываем E-mail(POP).

4 И на последнем этапе мы во всех подсетях нашей сети должны соединить между собой клиентские машины по правилу Peer-to-Peer. Для этого мы должны перебрать все возможные комбинации, присоединяя, их друг к другу: WS1-WS2, WS1-WS3, WS3-WS1, WS2-WS1, WS2-WS3 и WS3-WS2. И так в каждом сегменте, указывая при каждом соединении Small office peer-to-peer.

5 На этом работа с трафиком практически окончена, теперь осталось выставить правила работы серверов – рис. 3.52.

Рис. 3.52 Свойства сервера

и статистику для серверов и сегментов, (порядок действий при настройке аналогичен рассмотренному для выполнения лабораторный работы №1, раздел 3.1, пункт 18-20).

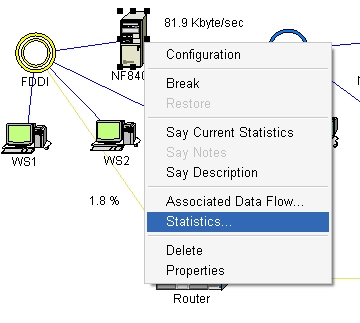

Рис. 3.53 Установка статистики

Нажимаем кнопку старт на панели анимации Start и запускаем анимацию – рис. 3.54.

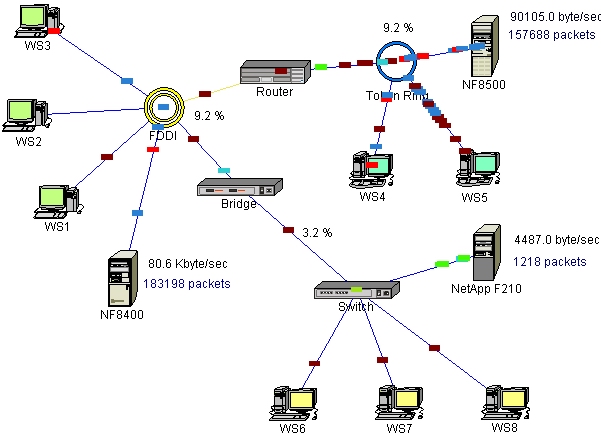

Рис. 3.54 Анимация сетевого проекта

2. Требования к отчету

Отчет должен включать титульный лист по обычной форме, содержащей названия университета, факультета, кафедры, дисциплины, название лабораторного практикума, номер и тему лабораторной работы, и другие общепринятые сведения. Разделы Отчета и их заголовки: Тема работы, Цель работы, Введение.

1 Структурная схема созданной сети (скриншот проекта с анимацией)

2 Отчёт полученной статистики

3 Ответы на контрольные вопросы.

Возможно, дополнить отчет разделами Введение, Выводы (в виде ответов на контрольные вопросы) и Оглавление.

3. Контрольные вопросы

1 В каких случаях для соединения сегментов сети целесообразнее использовать концентраторы и маршрутизаторы, а в каких коммутаторы и мосты?

4. Пример отчёта

1 Полученная модель работает адекватно:

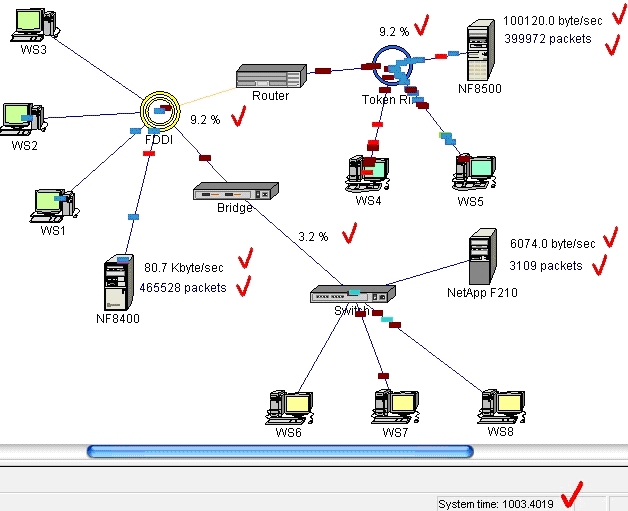

Рисунок 1 – Анимация проекта

2 Поле запуска анимации, получена следующая статистика:

a) Текущая нагрузка (current workload) для серверов: FDDI Server – 80 Kbyte/sec; TokenRing Server: 100 Kbyte/sec; Ethernet Server 6 Kbyte/sec

б) Количество полученных пакетов за 1000 единиц системного времени для серверов: FDDI Server – 465 Kpackets; TokenRing Server2: 400 Kpackets; Ethernet Server3: 3 Kpackets.

в) Процент использования сегментов: FDDI 9.2% ; TokenRing 9.2% ; Fast Ethernet 3. 2%.

3 Ответы на контрольные вопросы:

- В каких случаях для соединения сегментов сети целесообразнее использовать концентраторы и маршрутизаторы, а в каких коммутаторы и мосты?

Маршрутизаторы - стандартные устройства сети, работающие на сетевом уровне и позволяющие переадресовывать и маршрутизировать пакеты из одной сети в другую, поддерживают полудуплексный режим передачи. При большом количестве узлов в сети при полудуплексе наступают коллизии – когда одновременно начинают передавать пакеты несколько станций. Работоспособность сети и скорость резко падают. Выходом из этой ситуации явилась разработка в 1992 году мостов (bridge) и коммутаторов (switch – многопортовый мост). Эти устройства вводят сегментацию сети и делят сеть на несколько частей, позволяя передавать пакеты в полнодуплексном режиме избегая коллизий. Поэтому для соединения сетевых сегментов с большим количеством устройств целесообразнее использовать сетевой мост, а для более простых сегментов - маршрутизатор.
