Лабораторная работа №9. Взаимодействие удалённых сегментов сети Ethernet через высокоскоростное соединение с сетью atm
Цель работы: Построить ЛВС следующей топологии. Внутри здания (1) три рабочих станции (PC1–PC3) по технологии 100BASE-TX подключаются к концентратору и образуют тем самым Ethernet–сегмент. Концентратор также по технологии 100BASE-TX связывается с сервером удаленного доступа. К последнему подключается устройство DSU/CSU, использующее технологию ATM (например, DataSMART T3 ADSU/ATM фирмы ADC Kentrox). Устройство DSU/CSU связывается через WAN–соединение с сетью ATM. Сеть АТМ с помощью волоконно-оптического кабеля подключается к зданию (2). Внутри здания (1) три рабочих станции (PC4–PC6) по технологии 10BASE-T подключаются к коммутатору, который в свою очередь по той же технологии связывается с сервером удаленного доступа. PC1–PC3 обрабатывают данные, передаваемые из здания (2). От рабочих станций PC1, РС4–РС6 в здание (2) поступают данные. Весь трафик межсетевой (InterLAN traffic).
Вывести статистику: текущую нагрузку (current workload) для станции PC3, время прохождения пакета от PC1 до концентратора, процент использования (average utilization) концентратора; текущую нагрузку (current workload) канала от сети АТМ до DSU/CSU, текущую нагрузку (current workload) канала от здания (2) до сети АТМ.
Порядок выполнения лабораторной работы
1 Запустите приложение NetCracker (путь: меню Пуск → Программы → NetCracker Professional 4.0 → NetCracker Professional).
2 Поместите в сетевой проект (окно Top) из области окна изображения два здания (путь: Buildings, campuses and LAN workgroups → Building). Средой NetCracker этим зданиям по умолчанию будут присвоены уникальные названия (например, Building и Building (2)).
3 Нажмите правой клавишей мыши на объекте с названием Building. В открывшемся контекстном меню выберите команду Expand. Это приведет к открытию в окне проекта нового окна под названием Building.
4 Разместите в окне Building из области окна изображения графическое изображение сети ATM (путь: Clouds → ATM).
5 Добавьте в окно Building устройство DSU (Data Service Unit – устройство обслуживания данных) DataSMART T3 ADSU/ATM фирмы Kentrox (путь: DSU/CSU → ADC Kentrox → DataSMART T3 ADSU/ATM).
6 Найдите и поместите в сетевой проект здания (1) (окно Building) сервер удаленного доступа фирмы Xedia Corp. (путь: Routers and bridges → Acces servers → Xedia Corp. → Access Point 1000).
7 Добавьте в сервер удаленного доступа из области окна изображения устройств плату расширения ATM DS3. Указанная плата позволит связать по технологии ATM устройство DSU/CSU и сервер удаленного доступа Access Point 1000.
Примечание. В базовой комплектации устройство Access Point 1000 содержит два универсальных порта 100BASE-TX/10BASE-T для подключения сетей (подсетей) Ethernet на кабеле типа «витая пара».
8 Найдите и поместите в сетевой проект концентратор фирмы Xyplex Network (путь: Hubs → Intelligent → Xyplex Network → Network 9000 6-slot chassis with MidPlane, AC).
9 Добавить в выбранный концентратор из области окна изображения устойств две платы расширения 620 Series Ethernet Switching I/O Module, 100BaseTX. Каждая из плат содержит два порта 100BASE-TX для подключения узлов Ethernet–сети на кабеле типа «витая пара».
10 Разместите в окне Building коммутатор фирмы Xylan (путь: Switshes → Etnernet (token ring) to ATM (FDDI) → Xylan → OmniStack OS-3032-12C). В базовой комплектации коммутатор содержит 32 порта 10BASE-T для подключения узлов Ethernet–сети на кабеле типа «витая пара»
11 Поместите в проект здания (1) (окно Building) шесть рабочих станций с сетевым интерфейсом Ethernet (путь: LAN workstations → Workstations → Generic Devices → Ethernet Workstation). Каждая из этих рабочих станций содержит универсальный порт Ethernet/ Fast Ethernet, позволяющий подключить ее к сети.
12 В соответствии с заданием на базе концентратора Network 9000 6-slot chassis with MidPlane, AC и трех рабочих станций PC1–PC3 постройте сегмент Ethernet по технологии 100BASE-TX.
13 Свяжите коммутатор OmniStack OS-3032-12C с тремя рабочими станциями PC4–PC6 по технологии 10BASE-T.
14 Соедините сервер удаленного доступа Access Point 1000 соответственно с концентратором Network 9000 6-slot chassis with MidPlane, AC по технологии 100BASE–TX, а с коммутатором OmniStack OS-3032-12C по технологии 10BASE-T.
15 Свяжите устройство обслуживания данных DSU – DataSMART T3 ADSU/ATM с сервером удаленного доступа Access Point 1000 и с сетью ATM, используя в последнем случае WAN–соединение, по технологии ATM.
16 Используя волоконно-оптического кабель, соедините сеть ATM (окно проекта Building) со зданием Building (2) (окно проекта Top) по технологии ATM.
17 В соответствии с заданием настроите трафик и статистику (порядок действий при настройке аналогичен операциям, рассмотренным в пунктах 18-22 при описании лабораторный работы №7, раздел 3.1).
18 Запустив анимацию, проверьте работоспособность сетевого проекта (рис. 3.17), используя команды основного меню Control → Start или нажав на кнопку Start - инструментальной панели Control.
Требования к отчету
Отчет должен включать титульный лист по обычной форме, содержащий названия университета, факультета, кафедры, дисциплины, название лабораторного практикума, номер и тему лабораторной работы, и другие общепринятые сведения.
Разделы отчета:
Цель работы
1 Структурная схема созданной сети (копия рабочей области сетевого проекта с анимацией)
2 Отчёт полученной статистики в соответствии с заданием
3 Ответы на контрольные вопросы

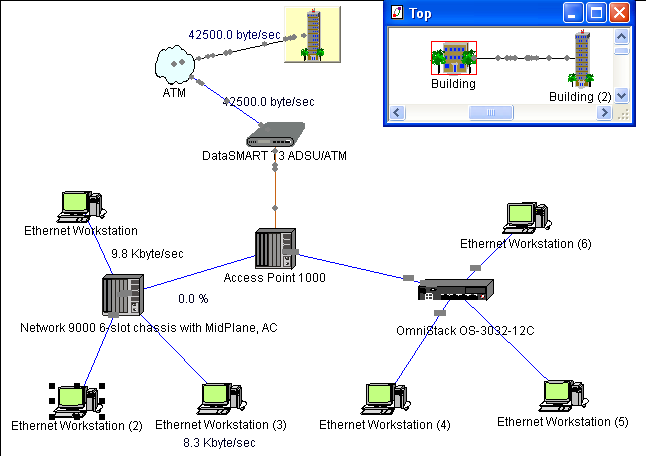

Рис.
3.17 Двухуровневый проект сети в рабочем
состоянии
Контрольные вопросы
1 Технология ATM и основные компоненты сетей ATM
2 В чем состоит назначение сервера удаленного доступа?
3 Назначение и принципы работы устройств DSU/CSU
4 Расшифруйте понятие «WAN–соединение»
