2.8.2. Нормирование освещенности

Необходимые уровни освещенности рабочего освещения нормируют в соответствии со СНиП 2.3.05—95 «Естественное и искусственное освещение» в зависимости от точности выполняемых производственных операций, световых свойств рабочей поверхности и рассматриваемой детали, системы освещения.

2.8.2.1. Естественное освещение

Естественное освещение изменяется в очень широких пределах и зависит от времени суток, времени года, облачности и т.д. Поэтому принято характеризовать его не абсолютным значением освещенности на рабочем месте, а относительным в виде коэффициента естественной освещенности (КЕО), показывающего, во сколько раз освещенность внутри помещения меньше освещенности снаружи; этот показатель выражают в процентах.

Коэффициент естественной освещенности (КЕО) представляет собой отношение естественной освещенности внутри помещения в точках ее минимального значения на рабочей поверхности к одновременно замеренному значению освещенности наружной горизонтальной поверхности, освещенной диффузным светом полностью открытого небосвода (непрямым солнечным светом):

, (2.20)

где E_вн – освещенность внутри помещения, лк;

Е_нар – наружная освещенность, лк.

Для каждого производственного помещения строится кривая значения КЕО в характерном сечении (поперечный разрез посередине помещения перпендикулярно плоскости световых проемов)

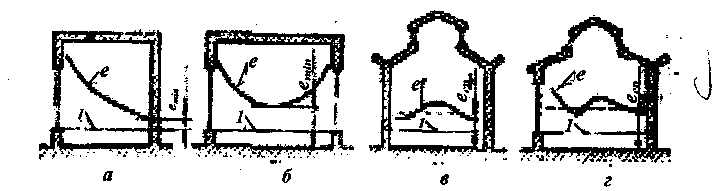

Рис. 6. Схемы распределения КЕО по характерному разрезу помещения: а - при боковом одностороннем освещении; б - при боковом двустороннем; в - при верхнем освещении; г - при комбинированном освещении.

При боковом освещении нормируется минимальное значение e_min: при одностороннем — в точке, расположенной на расстоянии 1 м от стены, наиболее удаленной от световых проемов (рис. 6, а), при двустороннем — в точке посередине помещения (рис. 6, б). При верхнем и комбинированном освещении нормируется среднее значение e_ср (рис. 6, в, г). В производственных помещениях с верхним и комбинированным освещением е_ср не должно быть меньше нормированного значения при боковом освещении для аналогичной зрительной работы.

Нормируемое значение КЕО, e_N, для зданий, располагаемых в различных районах, следует определять по формуле

, (2.21)

где N- номер группы обеспеченности естественным светом;

е_н - нормативное значение КЕО, соответствующее разряду зрительной работы, % (определяется по СНиП 23-05-95 в зависимости от минимального размера объекта различения);

m_N - коэффициент светового климата.

При естественной освещенности нормируют также качественную характеристику — неравномерность естественного освещения, которая определяется коэффициентом неравномерности — отношением максимальной освещенности к минимальной. Чем выше точность работ, тем меньше должен быть коэффициент неравномерности: не более 2:1 для зрительных работ I и II разрядов и 3:1 для III и IV разрядов.

2.8.2.2. Искусственное освещение

Рабочее освещение служит для создания нормальной освещенности при выполнении конкретной работы в зависимости от разряда зрительной работы.

Нормируемой количественной характеристикой искусственного освещения служит освещенность.

Подразряды зрительной работы определяются по значениям яркостного контраста, определяемого как отношение абсолютной величины разности между яркостью объекта (I₀) и фона (I_ф) к яркости фона:

, (2.22)

а) малый контраст на темном фоне;

б) малый контраст на среднем фоне или темный контраст на темном фоне;

в) малый контраст на светлом фоне или большой контраст на темном фоне;

г) средний контраст на светлом фоне, большой контраст на светлом фоне, или большой контраст на среднем фоне.

Контраст объекта различения с фоном считается:

большим - при К более 0,5 (объект и фон резко отличаются по яркости);

средним - при К от 0,2 до 0,5 (объект и фон заметно отличаются ко яркости);

малым - при К менее 0,2 (объект и фон заметно отличаются по яркости).

Фон - поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.

Фон в зависимости от коэффициента отражения материала считается:

светлым - при коэффициенте отражения поверхности  более 0,4;

средним - то же, от 0,2 до 0,4;

темным - то же, менее 0,2.

Для учета снижения освещенности в процессе эксплуатации от запыления и загрязнения расчетную освещенность увеличивают по сравнению с нормируемой, используя коэффициент запаса, который выбирается равным от 1,15 до 1,7 для ламп накаливания и от 1,3 до 2 для газоразрядных ламп.

Расчет искусственного освещения сводится к определению требуемого количества выбранных ламп.
