2.5 Выбор схемы короткозамедленного взрывания и интервалов замедления
При многорядном (два и более рядов) взрывании скважин на угольных разрезах нашли практическое применение порядная, диагональная, поперечная и врубовые схемы короткозамедленного взрывания (КЗВ), которые принято считать базовыми.
Врубовые схемы КЗВ могут быть с продольным, поперечным, клиновым и торцевым врубом. Их применяют при проходке траншей, для направленного формирования развала при взрывании вскрышных уступов.
Порядная схема КЗВ обеспечивает максимальную ширину развала, поперечная - минимальную, диагональная - промежуточную ее величину.
Для бестранспортной технологии, когда следует максимально использовать эффект взрывного перемещения пород, рекомендуют принимать порядную схему КЗВ.
При транспортной технологии схему КЗВ выбирают таким образом, чтобы расчетная ширина развала не превышала требуемой, обеспечивающей заданное число проходов экскаватора по развалу, и могла быть либо порядной, либо диагональной, либо поперечной. Если достичь этого с помощью указанных схем КЗВ не удается, то необходимо переходить на взрывание с подпорной стенкой.
Время замедления рекомендуют принимать в следующих пределах: при взрывании мелкоблочных пород – 70 - 80 мс; средне- и крупноблочных - 40 - 50 мс; весьма и исключительно крупноблочных – 30 - 35 мс.
Принимаю время замедления 30-35 мс, так как породы весьма крупноблочные.
2.6 Качество подготовки пород взрывом
Качество взрывной подготовки вскрышных пород оценивают двумя показателями: кусковатостью взорванной горной массы (средним диаметром куска взорванной горной массы или степенью дробления и выходом негабарита) и параметрами развала, включающими его размеры, форму и коэффициент разрыхления породы.

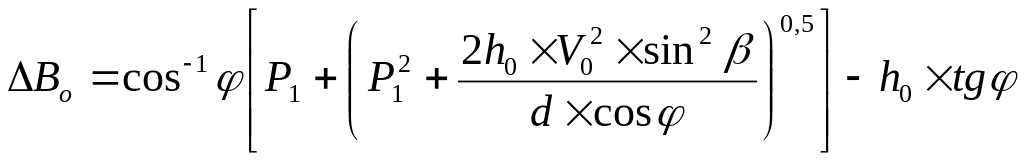

Проектную ширину развала взорванной горной породы определяю по формуле:
где Вар – ширина развала взорванной породы, м;

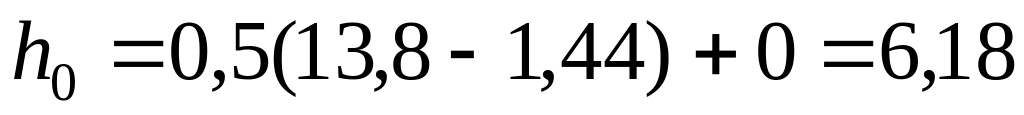

ho - высота отдельной зоны над подошвой уступа, м.
где – дальность взрывного перемещения породы при порядной схеме КЗВ (короткозамедленное взрывание), м;

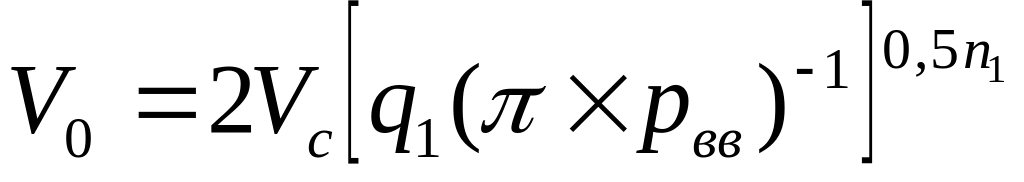

g - ускорение свободного падения (g=9,81), м/с; Vo - начальная скорость полета кусков горной массы при массовом перемещении породы, м/с.

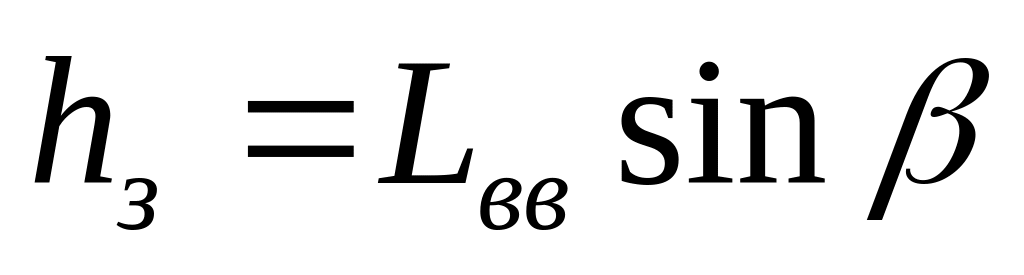

где hз – высота колонки заряда, м; М - мощность нижележащей толщи (М=0)м.

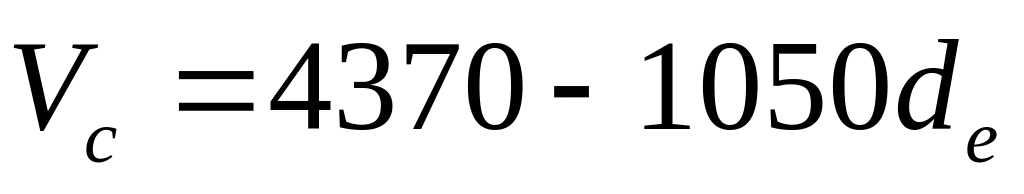

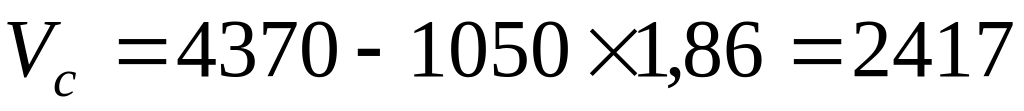

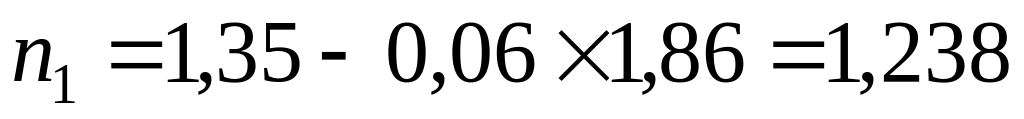

где Vc – скорость смещения частиц на стенке зарядной полости, м/с; q1 - удельный расход ВВ для скважин первого ряда, кг/м3; п1 - показатель степени.

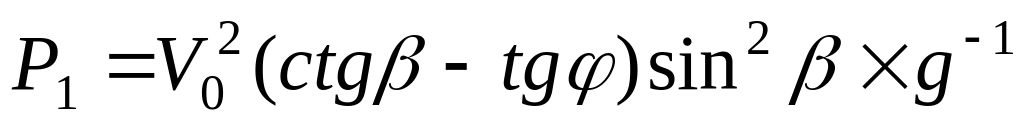

где
|
|||||||||||||||||||
Проектная ширина развала при порядной схеме
Ширина проходки эк-ра=1,5-1,7 Данный развал экскаватор уберёт за 3 прохода

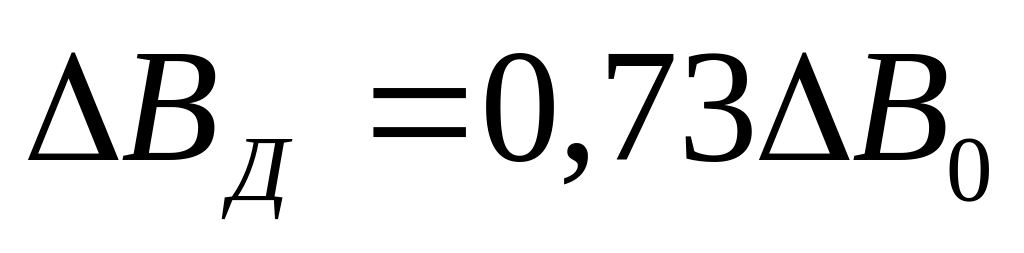

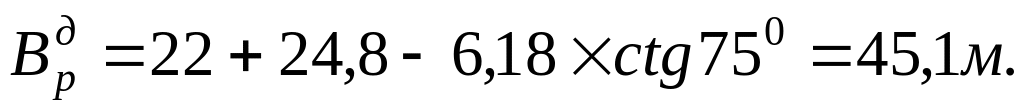

Дальность взрывного перемещения породы при диагональной схеме КЗВ определяю по формуле:
Дальность взрывного перемещения породы при поперечной схеме КЗВ определяю по формуле
=0,46*54,1=24,8м
Проектную ширину развала определяю по формуле:
Данный развал экскаватор уберёт за 3 прохода
-при поперечной схеме КЗВ
Данный развал экскаватор уберёт за 2 прохода Принимаю поперечную схему КЗВ. (Рис 2.2) Поперечная схема КЗВ (Рис. 2.2)
|
|||||||||||||||||||
–
дальность взрывного перемещения
породы, м;
- угол наклона плоскости, на которой
формируется развал (
=0)град;
,
м
– коэффициент, учитывающий фактическое
состояние откоса уступа (
т.к. Н= 19.65м);
м/с;
;
кг/м3
м/с
м
м
м
=22+54.1-6.18*0.26=74.4м
=1,7*14,8=25,16
м
=0,46
- в зажиме
Форму
развала при М=0 и Рс=0 описываю
следующим образом:
- высота развала по линии последнего

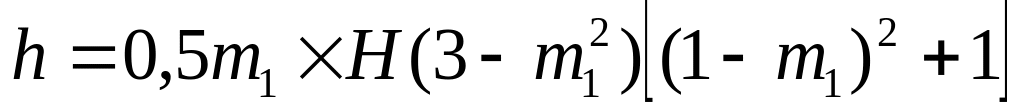

ряда скважин определяется по формуле:
- высота
развала в произвольной точке Х по ширине
развала определяется по формуле:
где х –
относительное расстояние от нижней
бровки массива горных пород до
произвольной точки, в долях единиц.
x
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
hp
14,5
13,9
13,2
12,5
11,7
10,8
9,7
8,4
6,5
Среднее значение коэффициента разрыхления

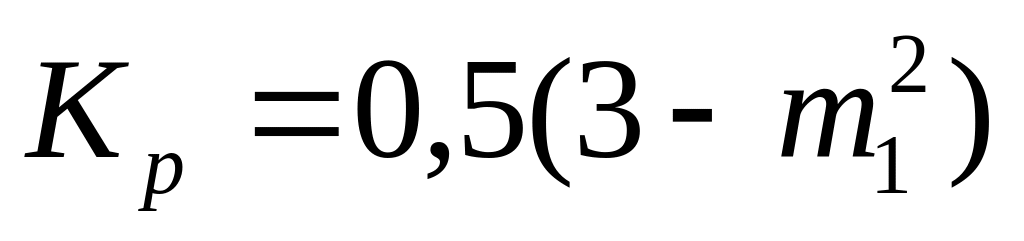

Кр определяю по формулам:
- в профиле развала:
м
- средний диаметр dср куска взорванной горной породы:
м
- выход негабаритной массы по ковшу экскаватора (в долях единицы):

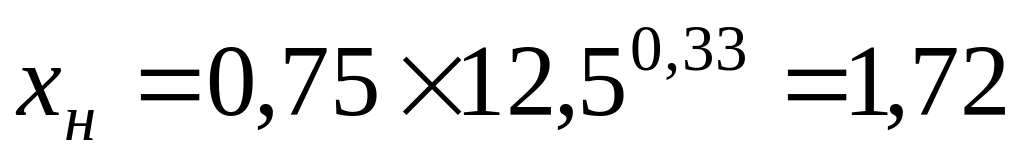

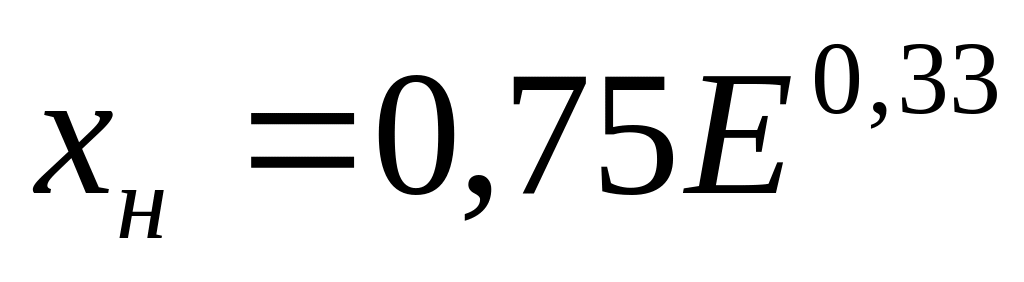

где хн – линейный размер негабарита, м
м
Так как при взрыве выход негабарита отсутствует, вторичное дробление не требуется
