Работа изоляторов при увлажненных загрязнениях поверхности
Степени загрязненности атмосферы. Методика определения степени загрязненности атмосферы, учитывающая все возможные источники загрязнения – промышленные предприятия, тепловые электростанции, засоленные почвы и соленые водоемы – подробно изложена в «Руководящих указаниях по выбору и эксплуатации изоляции в районах с загрязненной атмосферой» и в «Правилах устройства электроустановок» 7-е издание (глава 1.9 «Изоляция электроустановок»).
К первой, наименьшей степени загрязненности атмосферы относятся сельскохозяйственные районы, луга, леса, болота, тундра. Второй степени загрязненности соответствуют районы с сильной ветровой эрозией почвы, сельскохозяйственные районы, в которых применяются химические удобрения и гербициды,а также территория городов.
Степень
загрязненности атмосферы вблизи
промышленных
предприятий устанавливается в зависимости
от вида и
объема производства. Источник промышленного
загрязнения
оказывает влияние на запыленность
атмосферы в пределах
определенной зоны вокруг предприятий.
Размеры этой
зоны – так называемый минимальный
защитный интервал
– для различных производств составляет
300…9000
м.
За пределами защитного интервала
загрязненность относится
ко II
или к I
степени. В пределах же защитного
интервала
в зависимости от расстояния до источника
загрязнения
устанавливаются III–IV
степени загрязненности.
В районах засоленных почв степень загрязненности атмосферы устанавливается с учетом солесодержания почвы и подверженности ее ветровой эрозии в зависимости от площади засоленного массива и расстояния до этого массива. Имеются карты с указанием районов, в которых необходимо учитывать засоленность почв. Это юг Западной Сибири, Прикаспийские области.
Загрязненность атмосферы в прибрежной зоне морей и соленых озер определяется в зависимости от солености воды и расстояния от береговой линии.
При наложении зон загрязнения (защитных интервалов) от двух источников степень загрязнения устанавливается по источнику, создающему большее загрязнение. Если оба источника дают III степень загрязнения, то в зоне наложения устанавливается IV степень. При наложении зон загрязнения трех и более источников степень загрязненности атмосферы определяется по двум источникам, создающим наибольшую степень загрязненности, а в некоторых случаях должны проводиться специальные исследования.
Выбор изоляторов в зависимости от степени загрязненности атмосферы. Как показывает опыт эксплуатации, определяющим для выбора изоляторов является обеспечение надежной работы в условиях тумана, росы или моросящего дождя в сочетании с загрязнением поверхности изоляторов. Значение влагоразрядного напряжения изоляторов зависит от характеристик загрязняющего слоя: толщины и удельного сопротивления. При одинаковых загрязнениях оно пропорционально длине пути утечки изолятора Ly, представляющей собой наименьшее расстояние по поверхности изолирующей части между двумя электродами. Для составных изоляторов (гирлянд и колонок) – это сумма длин пути утечки отдельных изоляторов.
Разряд на отдельных участках изолятора может отрываться от поверхности и развиваться в воздухе. Кроме того, поверхности изоляторов загрязняются и увлажняются неравномерно. В результате этого влагоразрядные напряжения оказываются в условиях эксплуатации пропорциональными не Ly, а эффективной длине пути утечки
(1)
где К ≥ 1 – поправочный коэффициент, называемый также коэффициентом эффективности изолятора.
Значения К определяются экспериментально. При отсутствии опытных данных коэффициент эффективности для подвесных тарельчатых изоляторов может быть оценен по эмпирической формуле:
(2)
где D – диаметр тарелки изолятора.
Значения коэффициента К для подвесных изоляторов тарельчатого типа лежат в пределах 1,0…1,3.
Для внешней изоляции электрооборудования и опорных изоляторов открытых распределительных устройств значения К приведены ниже:
Lу/H |
1,5…2,0 |
2,0…2,3 |
2,3…2,7 |
2,7…3,2 |
3,2…3,5 ; |
К |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 , |
где Н – строительная длина изоляционной части конструкции.
В качестве характеристики надежности изоляторов при рабочем напряжении принята удельная эффективная длина пути утечки. Необходимо чтобы выполнялось неравенство
(3)
Удельная эффективная длина пути утечки нормируется в зависимости от степени загрязненности атмосферы и номинального напряжения установки. Нормированные значения λэф приведены в табл. 10. Значения λэф увеличиваются с ростом степени загрязненности. Для сетей 35 кВ, работающих с изолированной нейтралью, λэф имеют большие значения, чем для сетей 110 кВ и выше, поскольку такие сети могут продолжительное время работать при замыкании одной фазы на землю. При высотах 1000…2000 м над уровнем моря значения нормированной удельной длины пути утечки для гирлянд изоляторов должны быть увеличены на 5%, при высотах 2000…3000 м – на 10 % и при высотах 3000…4000 м – на 15 % по сравнению со значениями, указанными в табл. 10. Для внешней изоляции электрооборудования и опорной изоляции открытых распределительных устройств, расположенных на высотах до 2000 м, λэф принимается в соответствии с табл. 10, а при высотах 2000…4000 м λэф берется для следующей степени загрязнения атмосферы.
Таблица 10 - Нормированные значения удельной эффективной длины пути утечки по отношению к наибольшему рабочему фазному напряжению (высота до 1000 м).
Степень загрязненности атмосферы |
λэф, см/кВ (не менее) |
||||
для воздушных линий при номинальном напряжении, кВ |
для открытых распределительных устройств при номинальном напряжении, кВ |
||||
35 |
110…220 |
330…750 |
35 |
110…750 |
|
I II III IV |
1,7 1,9 2,25 2,6 |
1,3 1,6 1,9 2,25 |
1,3 1,5 1,8 2,25 |
1,7 1,7 2,25 2,6 |
1,5 1,5 1,8 2,25* |
*
Кроме напряжения 750 кВ.
** Кроме напряжений 500 и 750 кВ.
Для надежной эксплуатации при рабочем напряжении геометрическая длина пути утечки изоляторов должна определяться как:
(4)
Применительно к гирляндам изоляторов условие (4) означает, что число изоляторов в гирлянде должно быть:
(5)
где Ly – геометрическая длина пути утечки одного изолятора; Uнаиб.раб – наибольшее рабочее фазное напряжение.
Нормированная удельная эффективная длина пути утечки в загрязненных районах обеспечивается увеличением в гирлянде числа изоляторов обычного исполнения или, что бывает целесообразнее, применением специальных грязестойких изоляторов, обладающих достаточно развитой поверхностью (рис. 9). Если длина пути утечки у обычных изоляторов составляет 28…42 см, то у грязестойких – 40…57 см. Хорошие результаты дает также применение гладких длинностержневых изоляторов из полимерных материалов, однако они недостаточно надежны под дождем. Технические характеристики изолятора ПФГ 80-1 приведены в табл. 11.
Таблица 11 - Технические характеристики подвесного изолятора типа ПФГ 80-1
Тип |
Размеры |
Длина пути утечки (минимальная) |
Электромеханическая разрушающая сила |
Пробивное напряжение |
Выдерживаемое напряжение |
Масса |
||||
D |
H |
d |
в сухом состоянии |
под дождем |
импульсное |
|||||
мм |
мм |
мм |
мм |
кН |
кВ |
кВ |
кВ |
кВ |
кг |
|
ПФГ 80-1 |
255 |
146 |
16 |
370 |
80 |
130 |
60 |
47 |
120 |
6 |

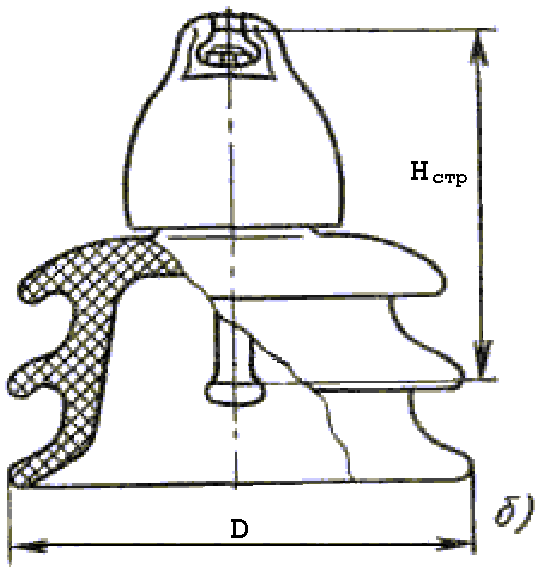

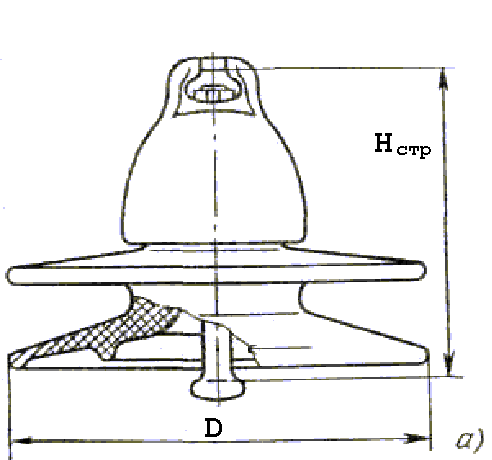

Рис. 9. Подвесные изоляторы для районов с загрязненной атмосферой:
а – для натяжных гирлянд; б – для поддерживающих гирлянд
Для опорных изоляционных конструкций также применяются грязестойкие изоляторы, а для вводов – удлиненные покрышки.
