4.24. Фигуры пилотажа
Методические карты полета и фигур пилотажа на самолете Z 142 приведены ниже. Скорости даются в Vпр. и справедливы для категорий А и U. Скорости для категории N даются для фигур, разрешенных только в этой категории и отмечены символом N.
(1) Вираж с креном 45°
(2) Разворот с набором высоты
(3) Скольжение
(4) Пикирование
(5) Штопор
(6) Петля Нестерова
(7) Бочка
(8) Полупетля
(9) Переворот
(10) Поворот на горке
(11) Перевернутый полет
(12) Обратный вираж
(13) Обратная петля из перевернутого полета
(14) Обратная петля из нормального полета
(15) Перевернутый штопор

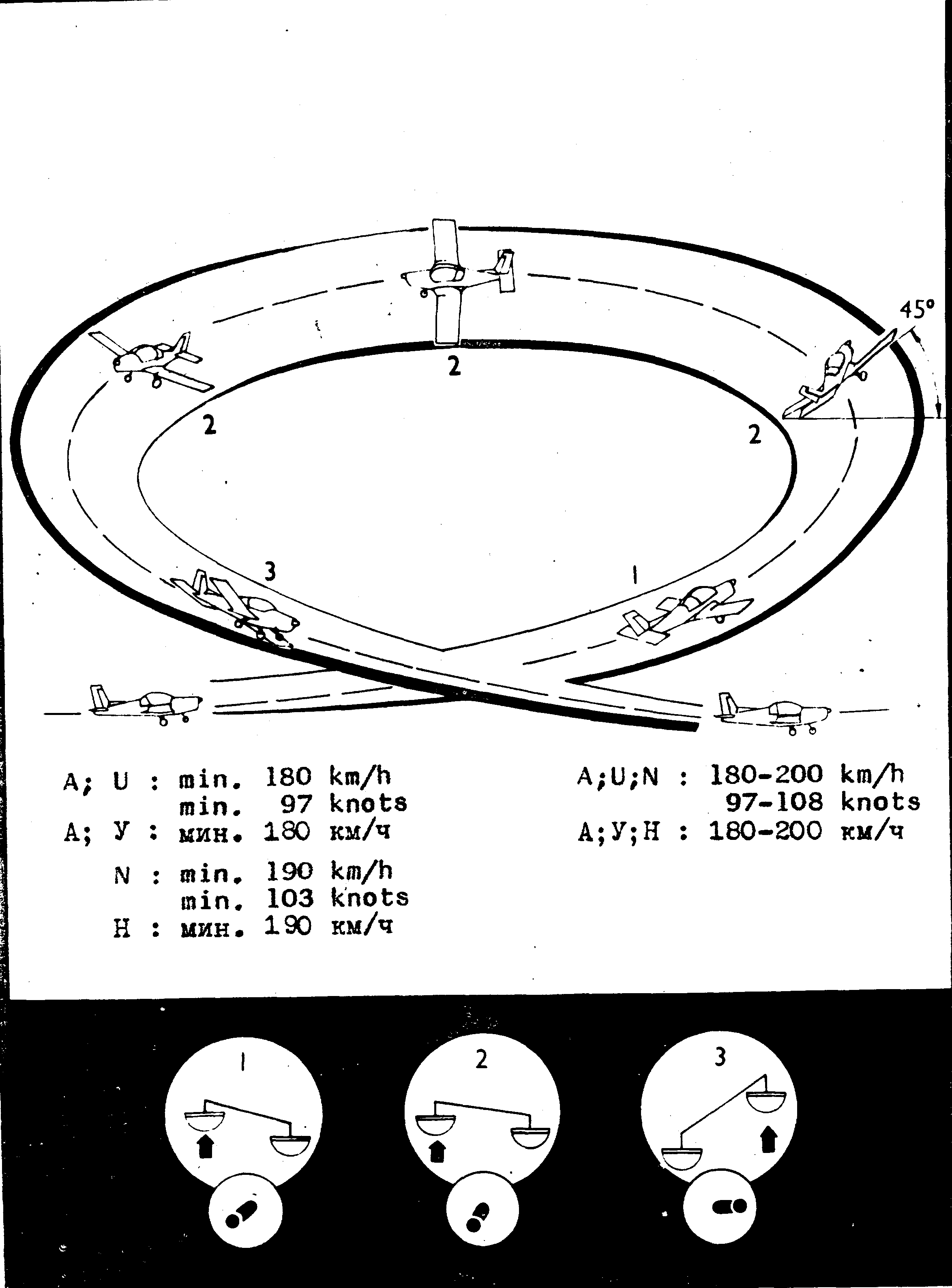

1. Вираж

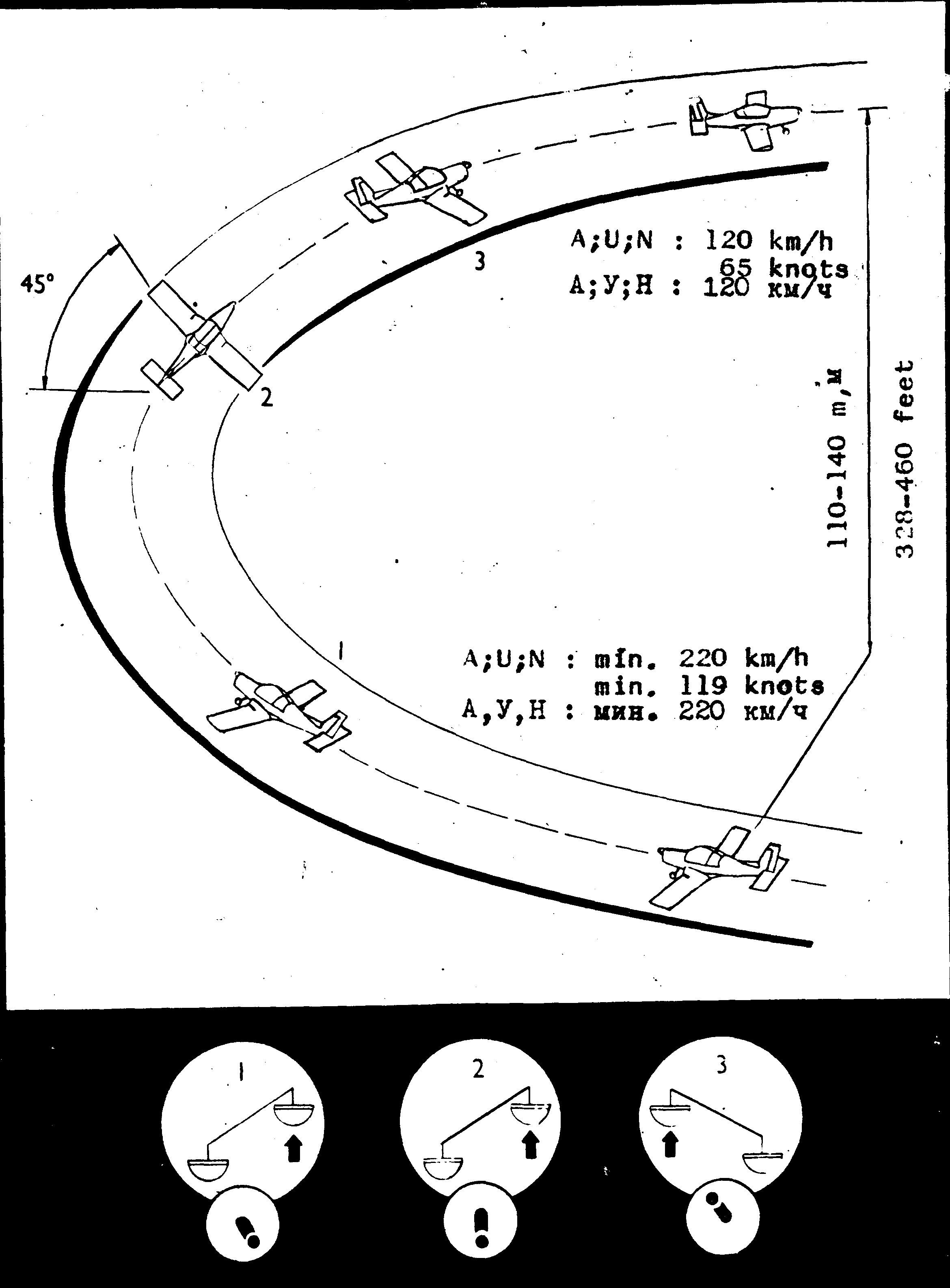

2 Боевой разворот

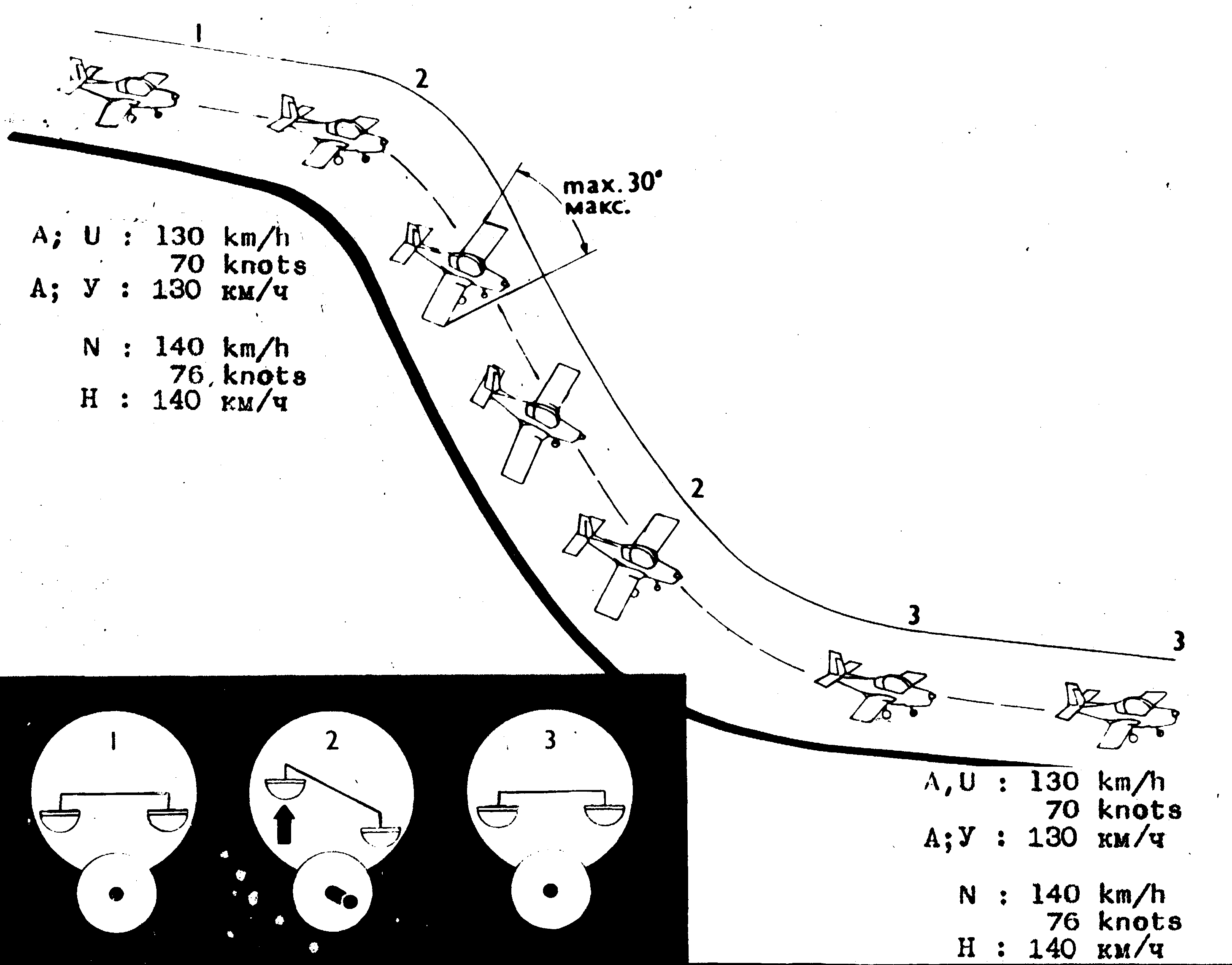

3 Скольжение

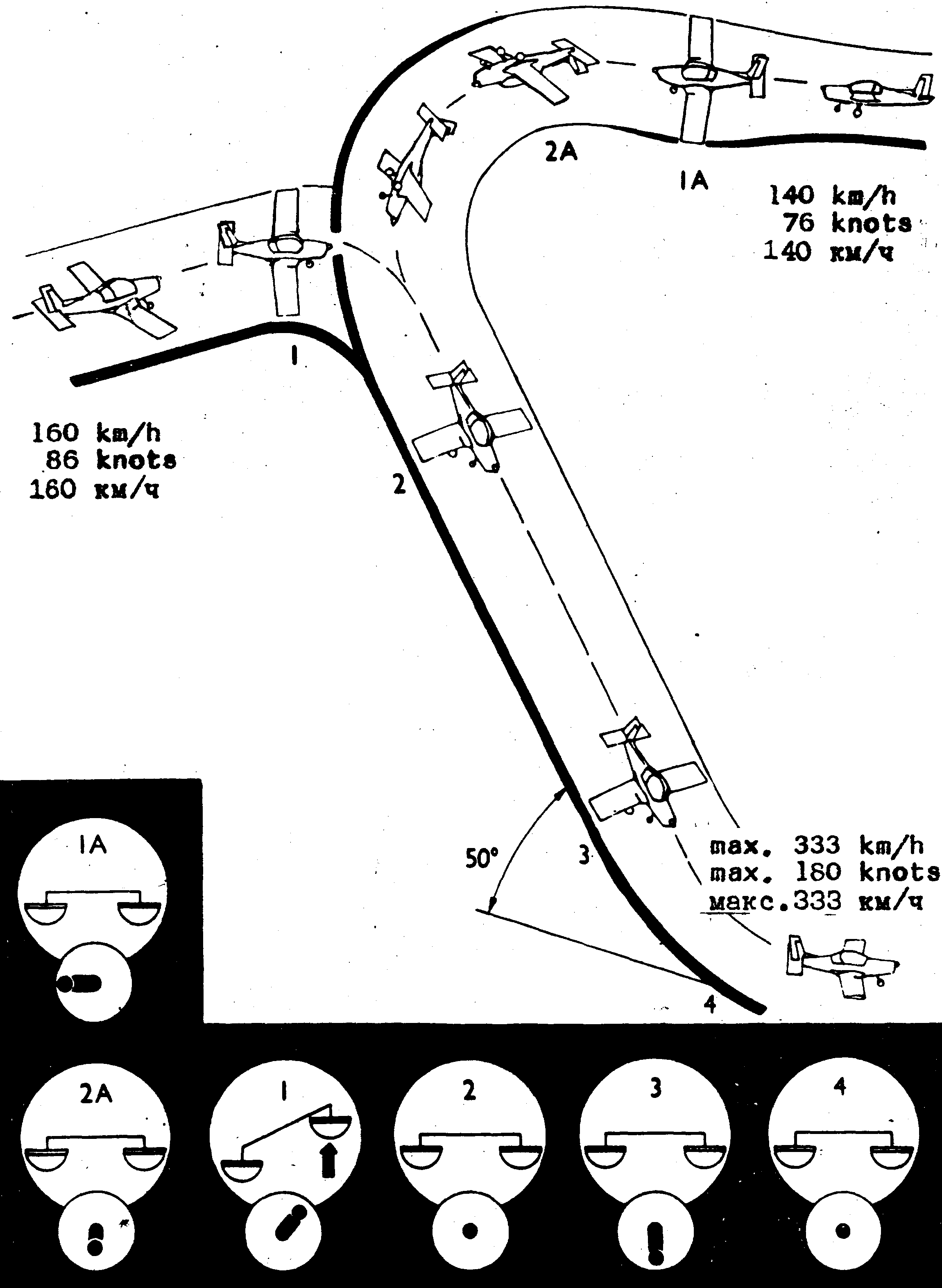

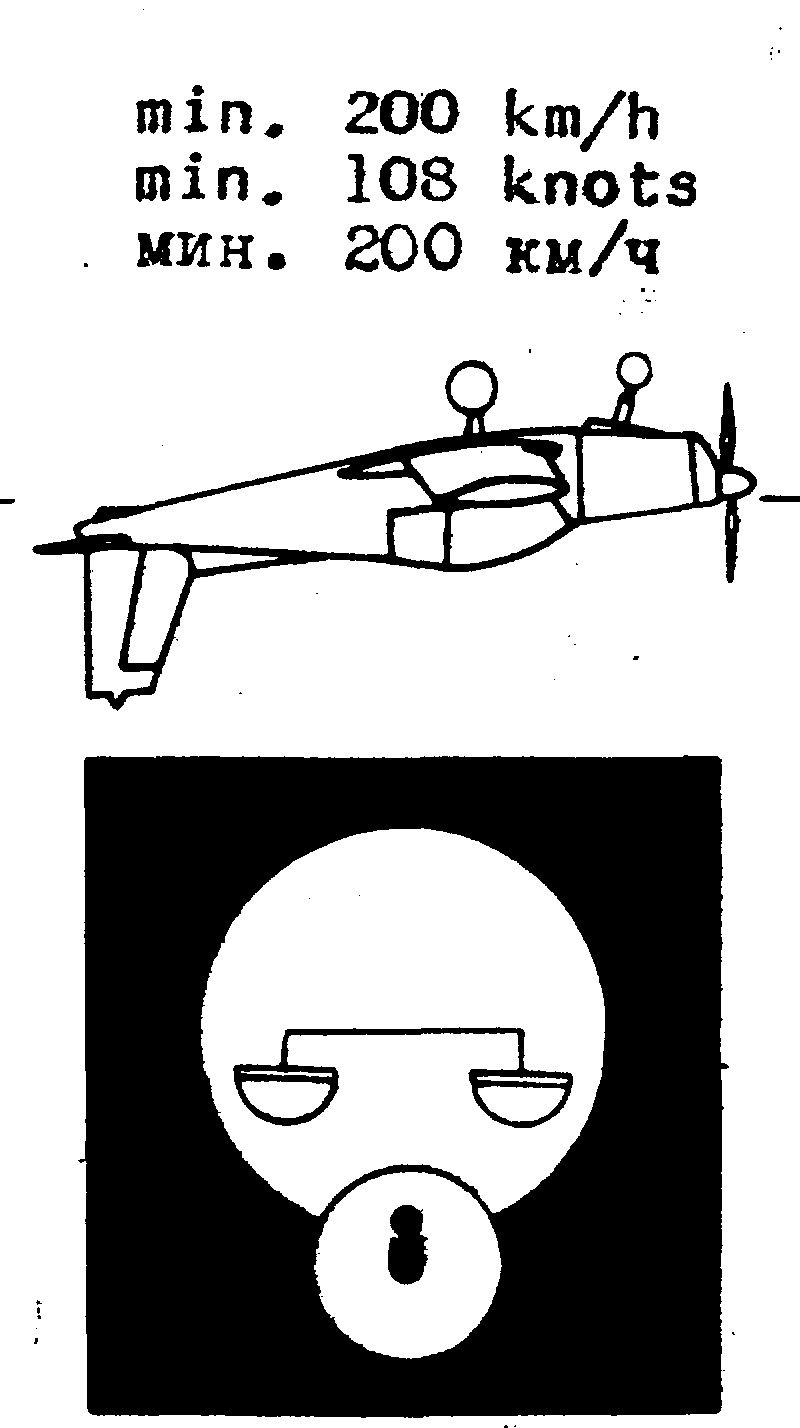

4 Пикирование

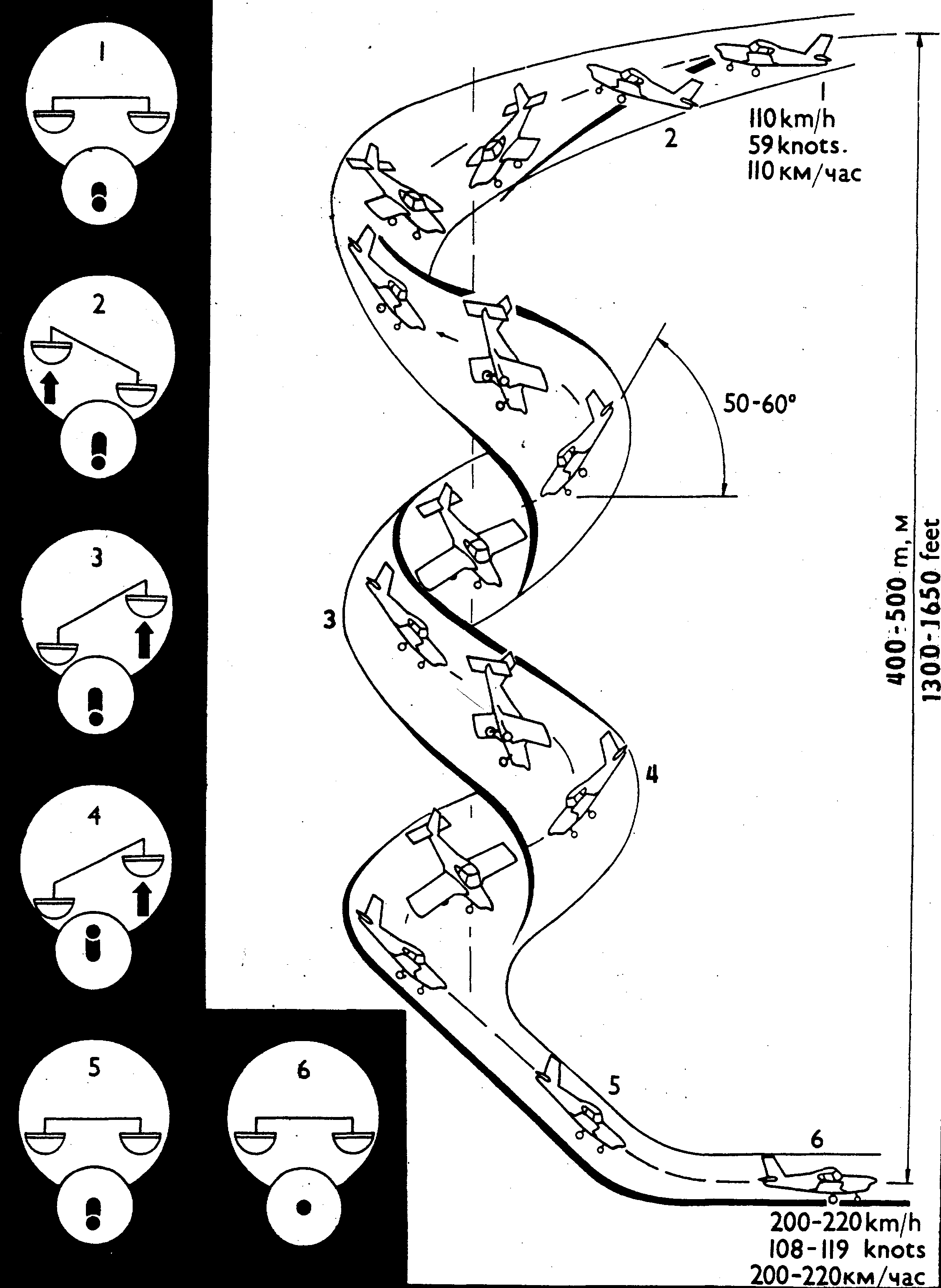

5 Штопор

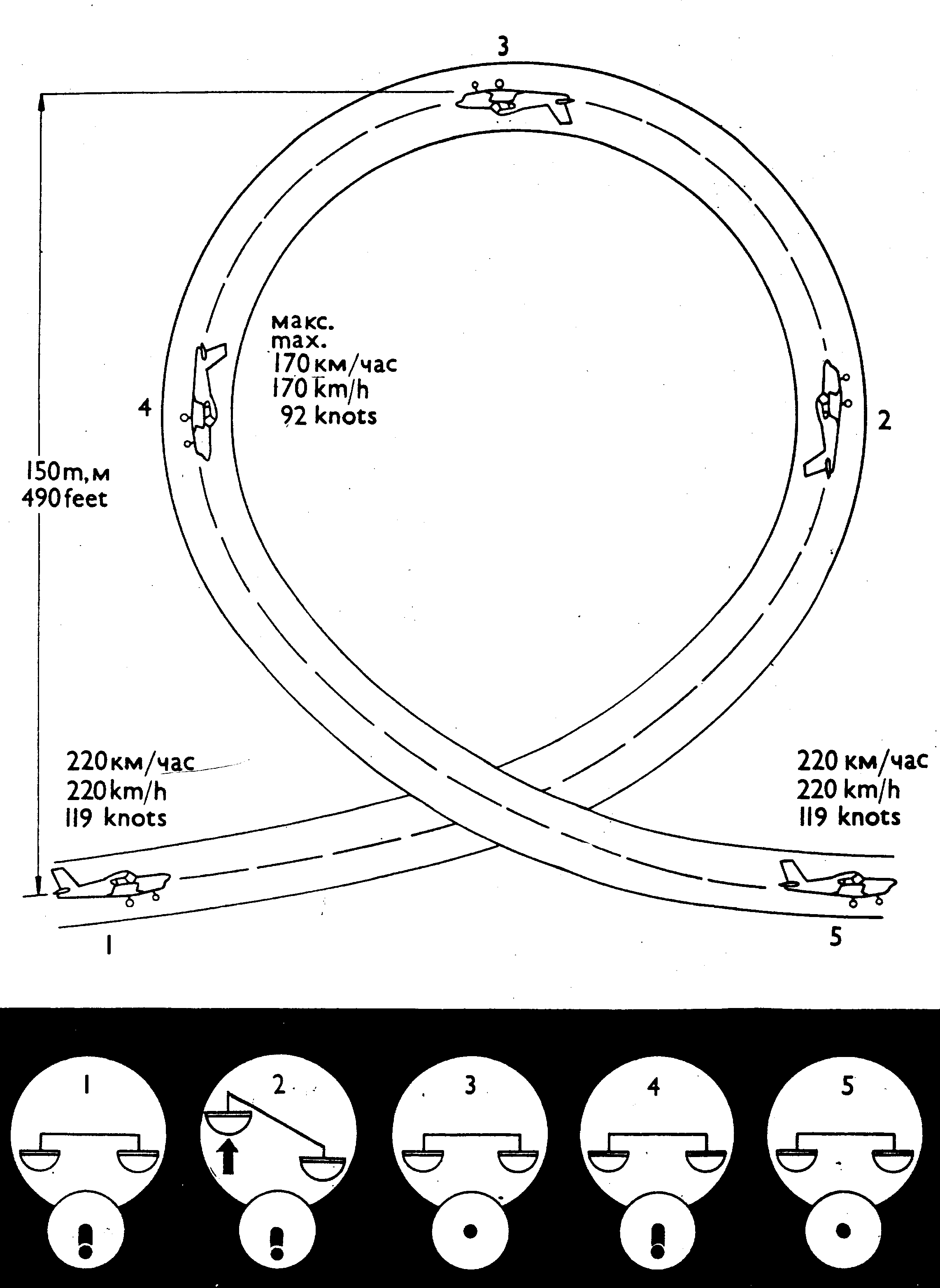

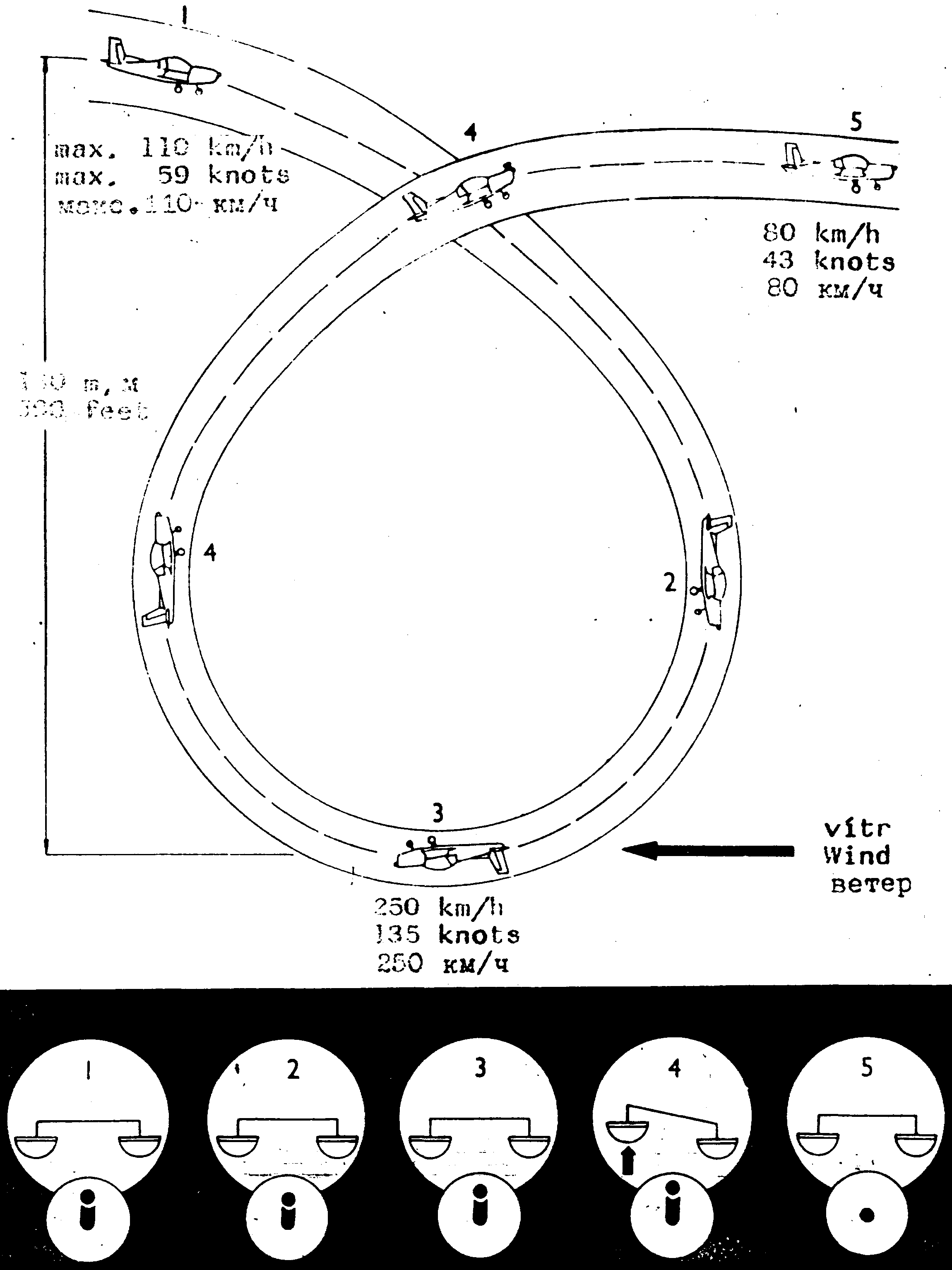

6 Петля Нестерова

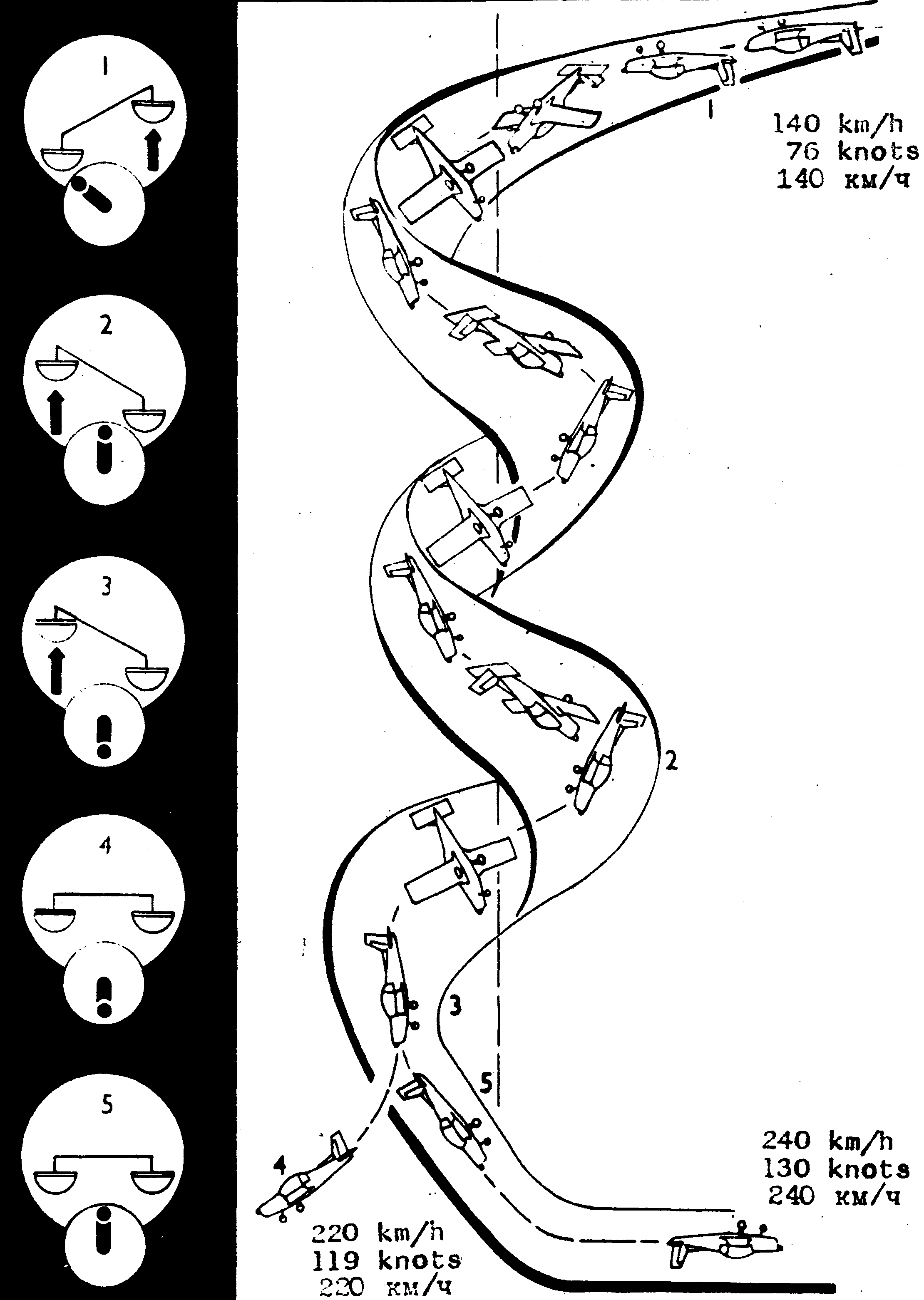

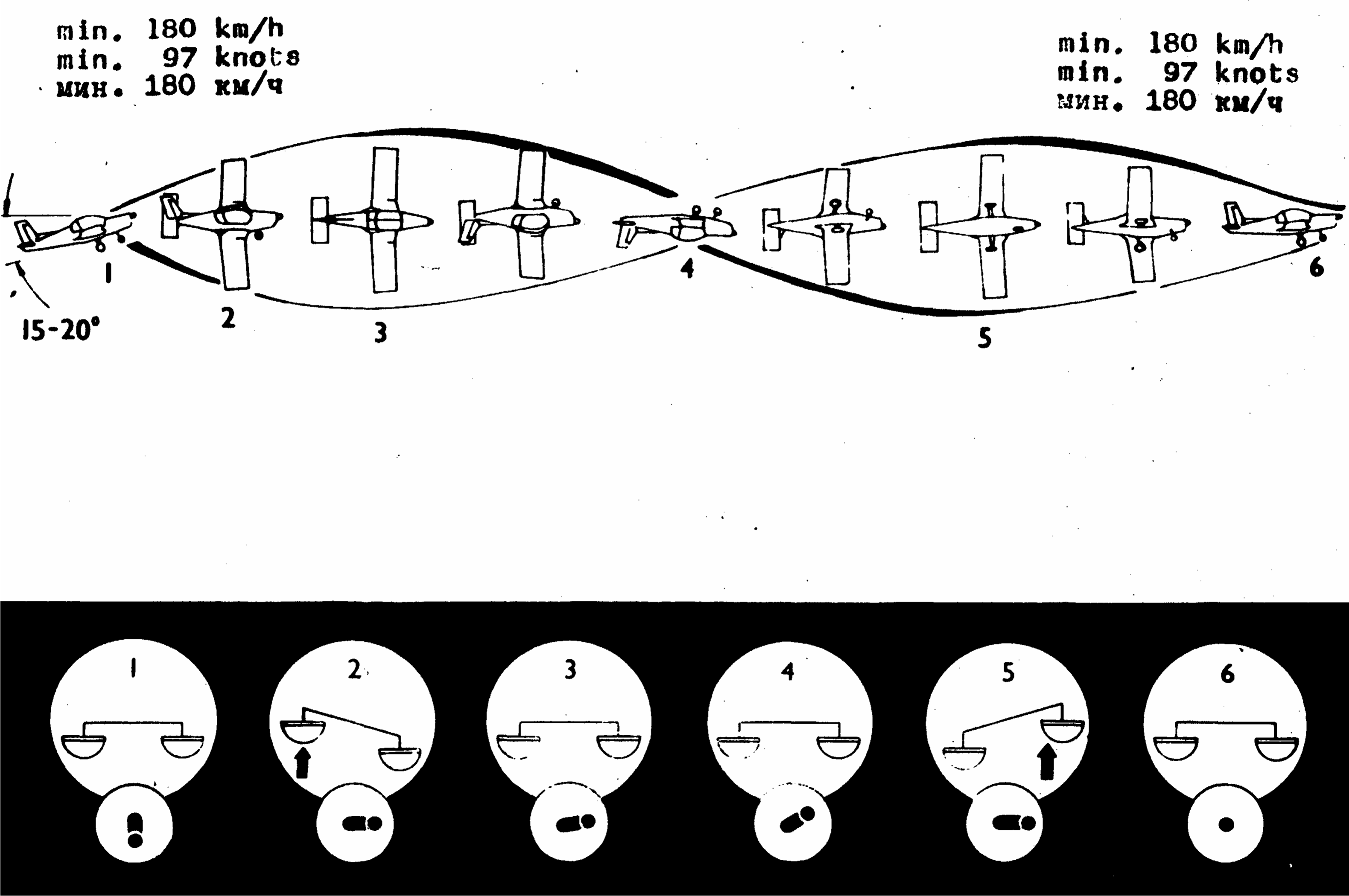

7 Бочка

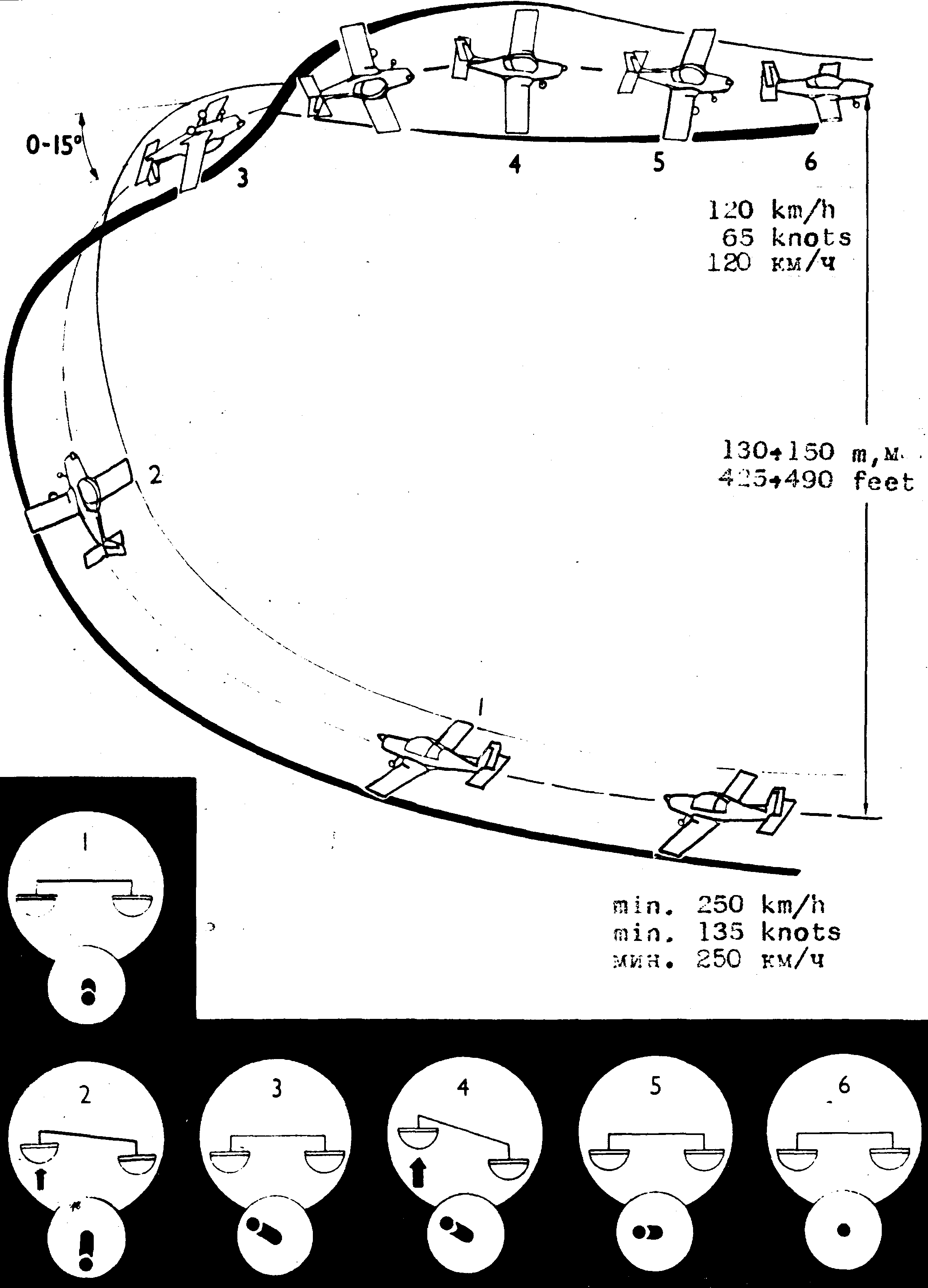

8 Полупетля с полубочкой (иммельман)

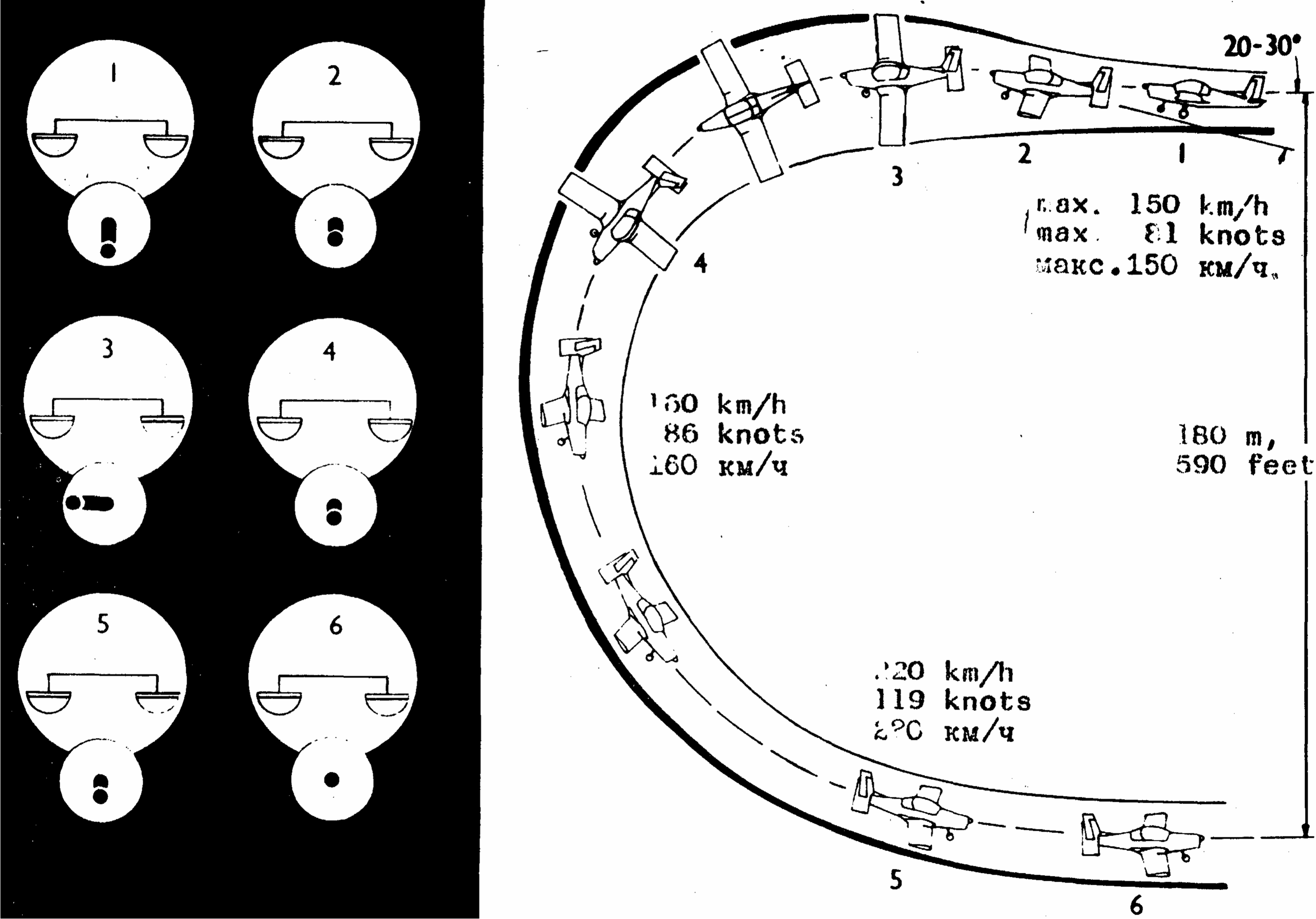

9 Переворот
10 Поворот на горке
11 Перевернутый полет
12 Обратный вираж

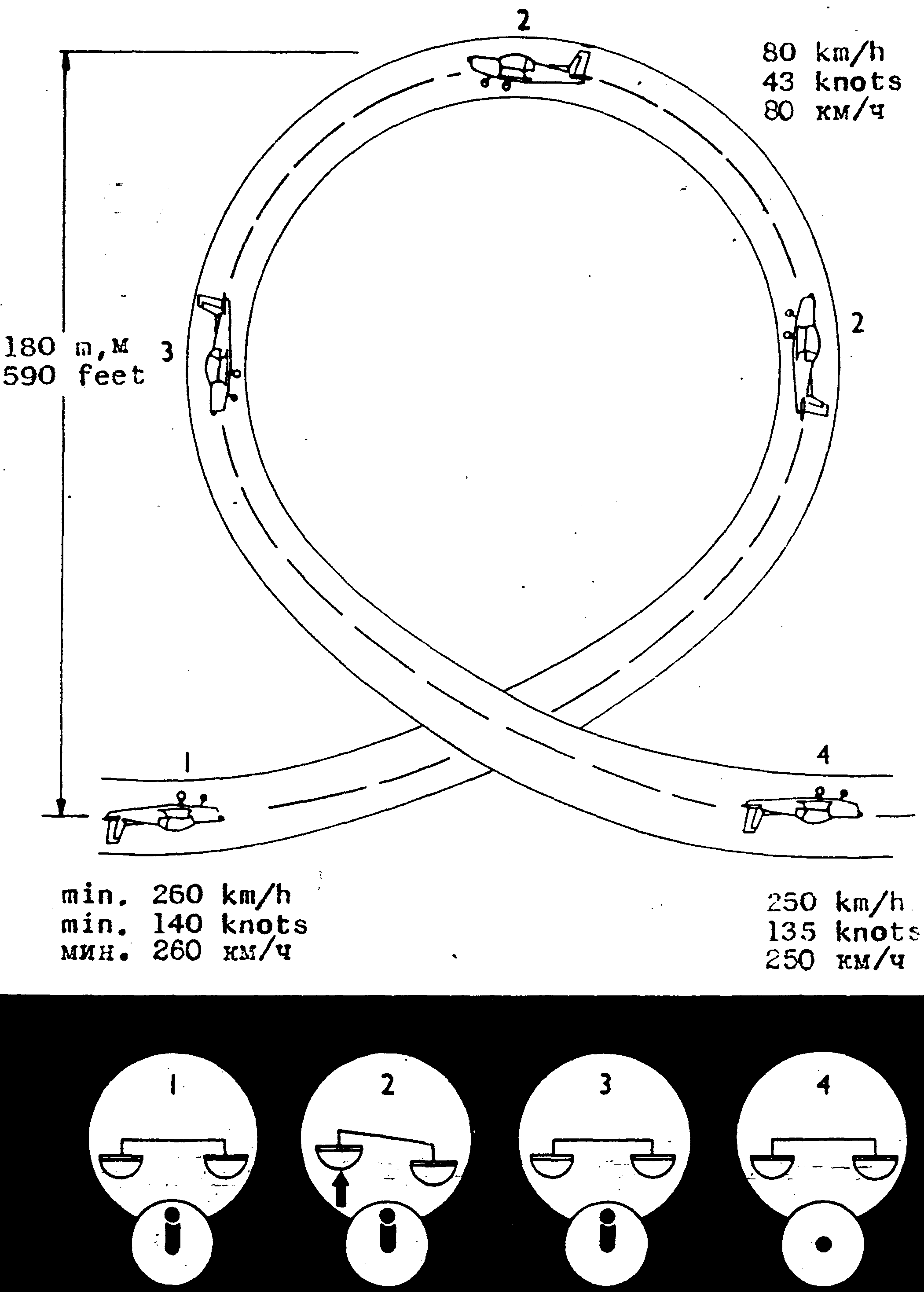

13 Обратная петля из обратного полета
14 Обратная петля прямого полета
15 Обратный штопор
5. ЛЕТНО - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5.1. ОБЩИЕ ПОЛОЖЕНИЯ
Заявленные рабочие показатели относятся к самолету Z 142, с исправным стандартным оборудованием, двигателем М 337 AK и винтом V 500, при обычной технике пилотирования в спокойных атмосферных условиях.
Описание:
A - Акробатическая категория - 970 кг
U - Сервисная категория - 1020 кг
N - Нормальная Категория - 1090 кг
|
Категория |
||
A |
U |
N |
|
5.2. ДЛИНА РАЗБЕГА м Условия: - Высота: 0 м. по МСА - Максимальная взлетная мощность - Закрылки во взлетном положении - ВПП: ровный, сухой бетон |
220 |
225 |
240 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.3. ВЗЛЕТНАЯ ДИСТАНЦИЯ м (до набора высоты воображаемого препятствия 15м) Условия: - Скорость отрыва (Vпр.), км/ч - Безопасная скорость взлета (Vпр.), км/ч - Остальные условия, как в пункте 5.2. |
440 |
475 |
540 |
|
|
|
|
|
|
|
|
90-100 |
|
95-105 |
|
120 |
|
130 |
|
|
|
|
|
5.4. МАКСИМАЛЬНАЯ СКОРОПОДЪЕМНОСТЬ, м/с Условия: - Поступательная скорость (Vпр.), км/ч - Высота: 0 м. по МСА - Максимальная взлетная мощность - Нагнетатель включен - Закрылки убраны |
5,5 |
5,1 |
4,4 |
|
|
|
|
140 |
|
150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
5.5. ПРАКТИЧЕСКИЙ ПОТОЛОК, м Условия: - Режим работы двигателя: максимальный непрерывный (2600 об./мин., наддув 98 кПа (1 атм.) - Нагнетатель включен - Закрылки убраны - Скорость, как в пункте 4.9.(4) |
5000 |
4700 |
4300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
