3. Определение габаритных и присоединительных размеров резца

Габаритные и присоединительные размеры призматических фасонных резцов представлены в табл. 3.

Таблица 3. Размеры призматических фасонных резцов, (мм)

Глубина профиля изделия, tmax	Размеры резца						Размер М при разных диаметрах ролика d
	B	H	E-0,03	A	F	r	d±0,005	M±0,05	d±0,005	M±0,05
до 4	13	75	4	15	7	0,5	3	18,577	4	21,31
до 6	20	75	6	20	10	0,5	4	24,000	6	29,46
до 10	25	75	6	25	15	0,5	4	29,000	6	34,46
до 14	35	90	10	30	20	1	6	34,846	10	45,77
до 20	45	90	10	40	25	1	6	44,846	10	55,77
до 28	60	100	5	60	40	1	8	64,536	15	83,66

Рис. 6. Габаритные и присоединительные размеры призматических

фасонных резцов

Длина профиля резца определяется в зависимости от размеров профиля детали с учетом дополнительных лезвий и округляется в большую сторону в соответствии с нормальным рядом стандартных размеров по ГОСТ 6636 – 69.

При ширине L, превышающей 2,5А, допускается применение хвостовиков большего размера из табл. 3.

При отсутствии роликов с диаметрами d, приведенными в таблице, пользуются имеющимися роликами, размер М при этом подсчитывается по формуле

,

где λ = 60˚.

4. Моделирование призматического фасонного резца

Для проектирования призматического фасонного резца выбираем значение переднего угла в зависимости от обрабатываемого материала из табл. 1. и значение заднего угла α = 10…15˚.

Затем для создания модели призматического фасонного резца выбираем плоскость с минимальным радиусом и располагаем ее перпендикулярно взгляду, нажав на кнопку (Стандартные виды) (рис. 7).

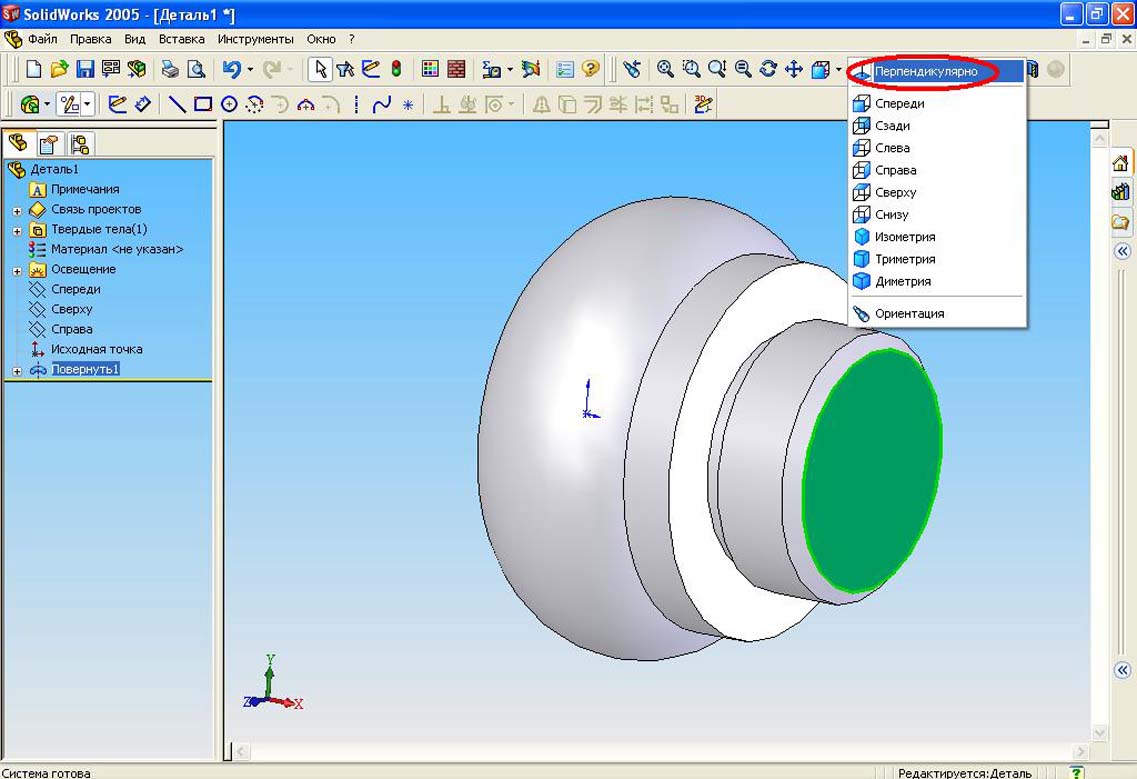

Рис. 7. Размещение плоскости с минимальным радиусом перпендикулярно взгляду

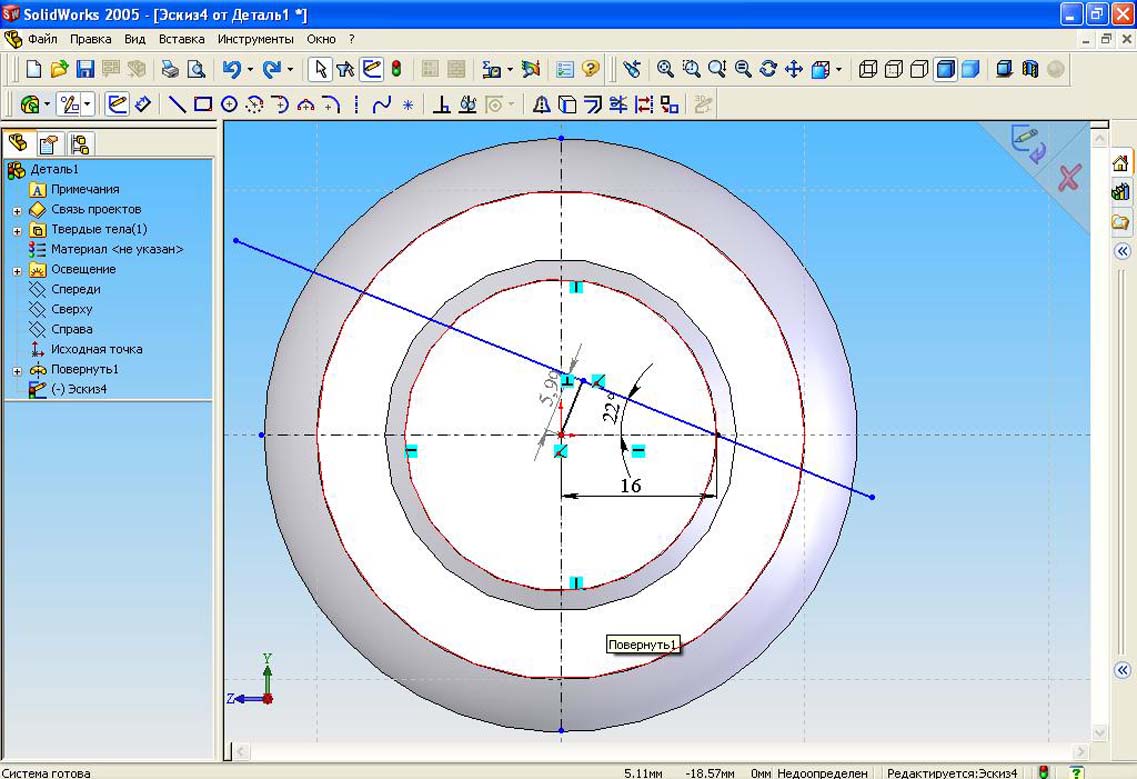

На этой плоскости создаем эскиз секущей линии проходящей через базовую точку детали под передним углом относительно оси (рис. 8).

Рис. 8. Эскиз секущей плоскости

По эскизу секущей линии произведем вырез. Для этого нажимаем на вкладку «Вставка» → «Вырез» → «Вытянуть». Ставим галочку в квадрате (Переставить сторону для выреза) и нажимаем (рис. 9).

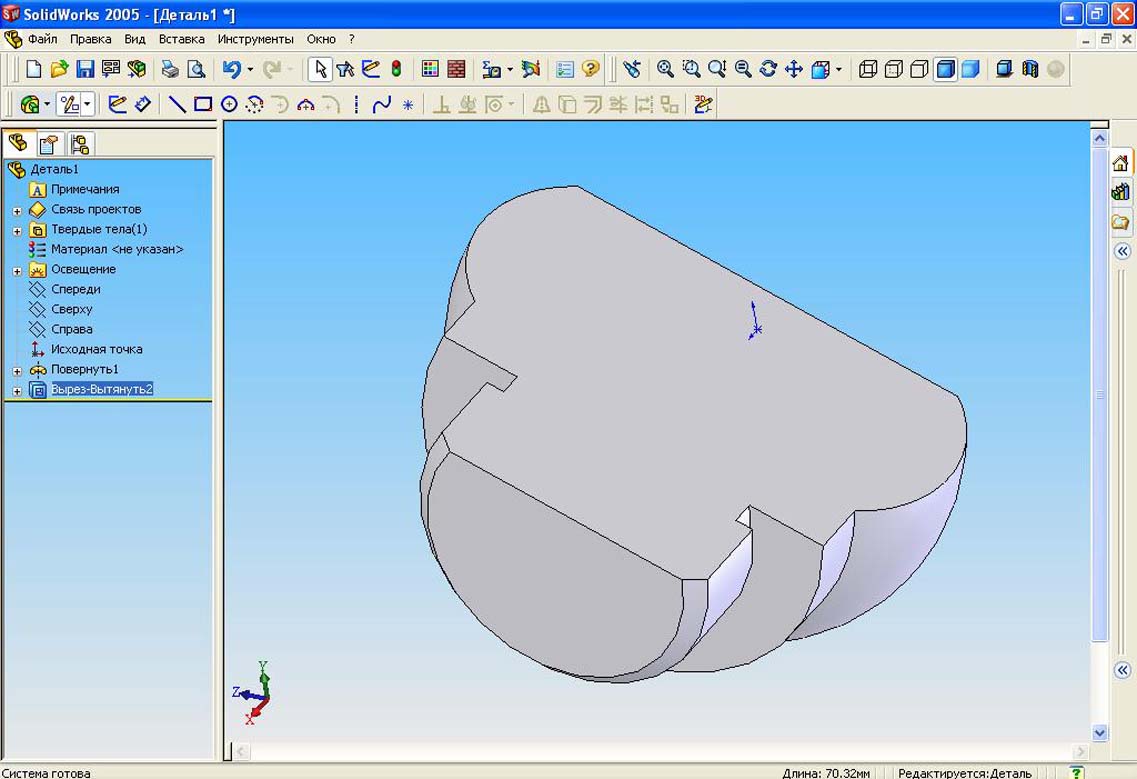

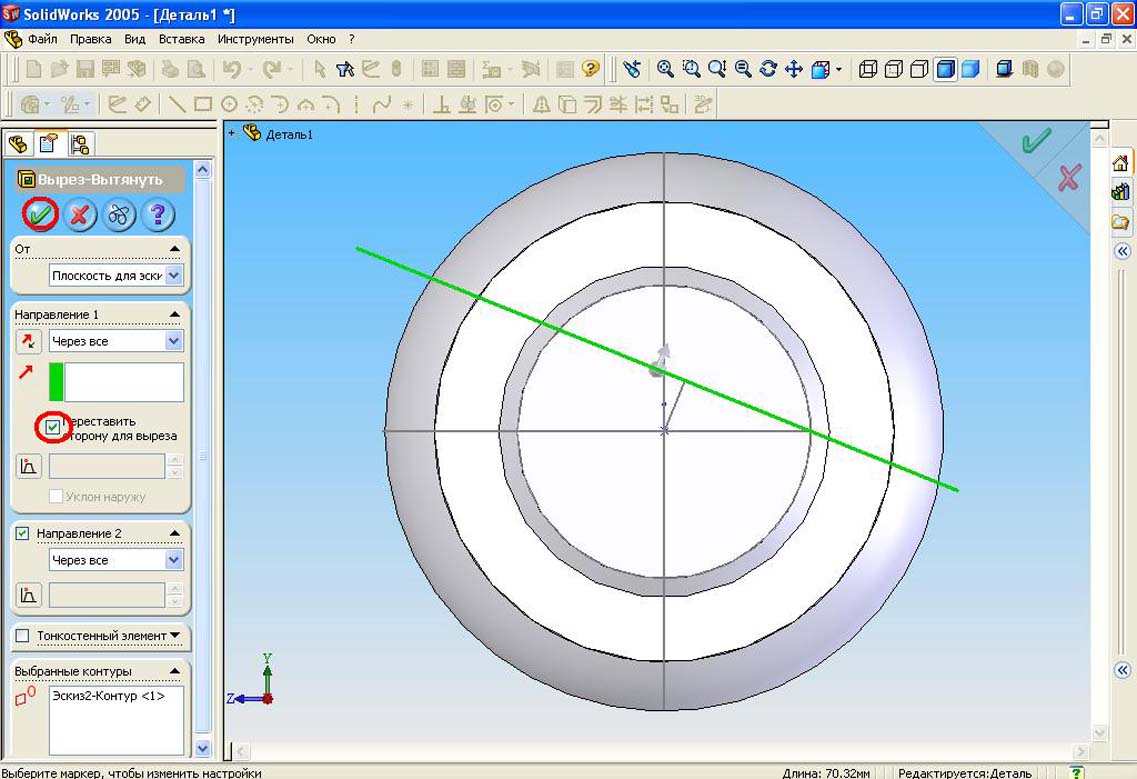

Рис. 9. Вырез по секущей линии

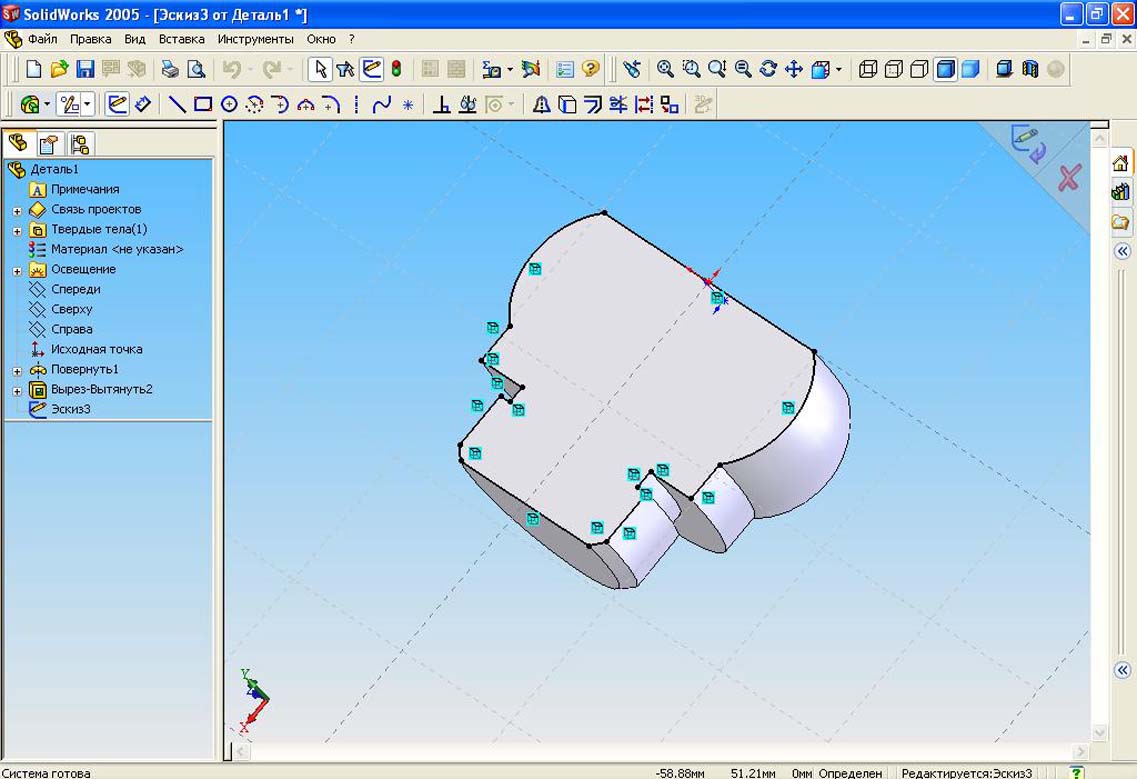

Рис. 10. Сечение детали и копирование профиля на новый эскиз

Создаем эскиз на полученном разрезе, чтобы скопировать будущий профиль резца (рис.10). Для этого находясь в плоскости эскиза, щелкаем кнопкой мыши по полученному разрезу. Нажимаем на кнопку (Преобразование объектов) для выделения контура будущего профиля резца. Выделяем полученный контур и копируем его. Создаем новую деталь, нажав на кнопку (Создать) выбираем «Деталь» и нажимаем «ОК» (рис. 11).

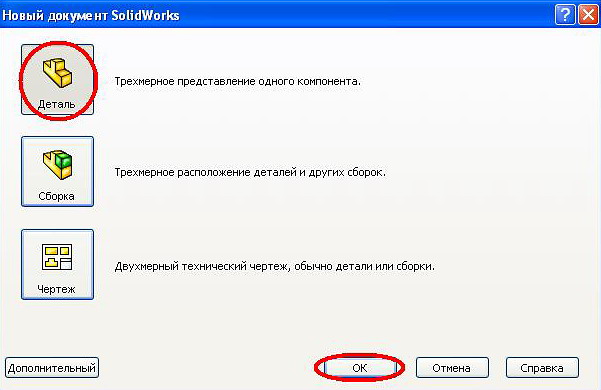

Рис. 11. Создание детали

Выбираем плоскость, на которой будем создавать тело резца, и располагаем, ее перпендикулярно взгляду нажав на кнопку (Стандартные виды) (рис. 12). Затем вставляем на эту плоскость скопированный контур детали (рис. 13).

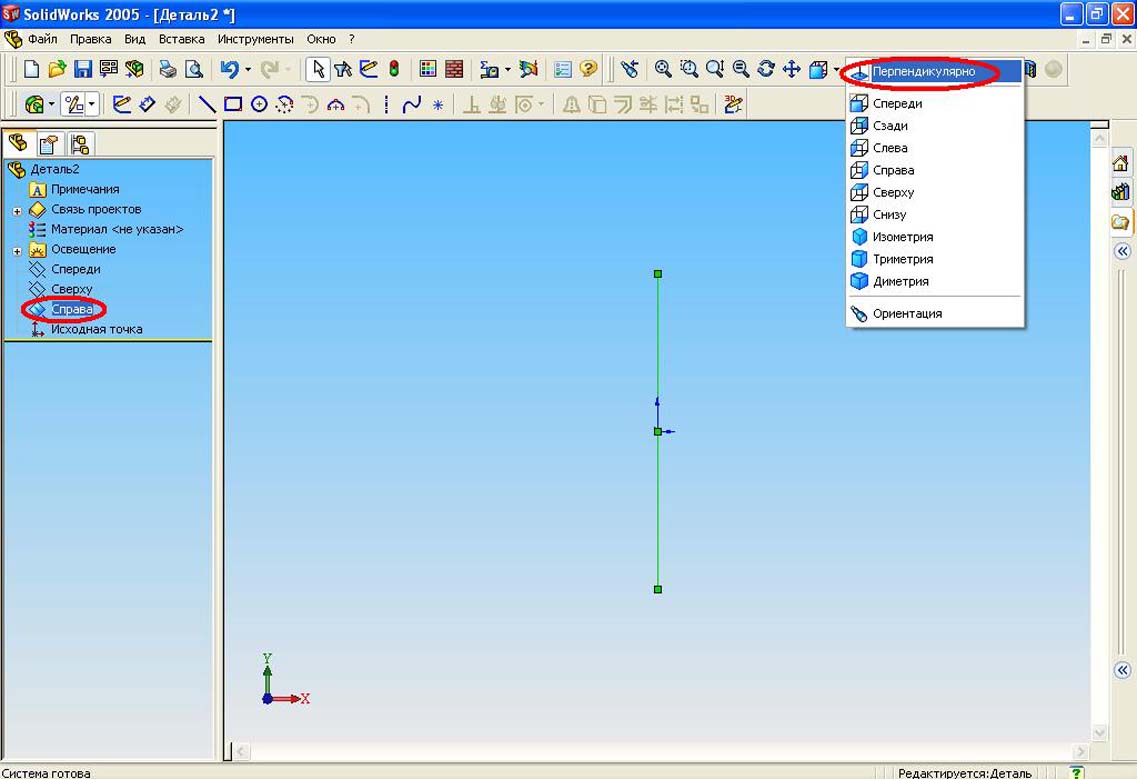

Рис. 12. Расположение плоскости перпендикулярно взгляду

Рис. 13. Контур детали

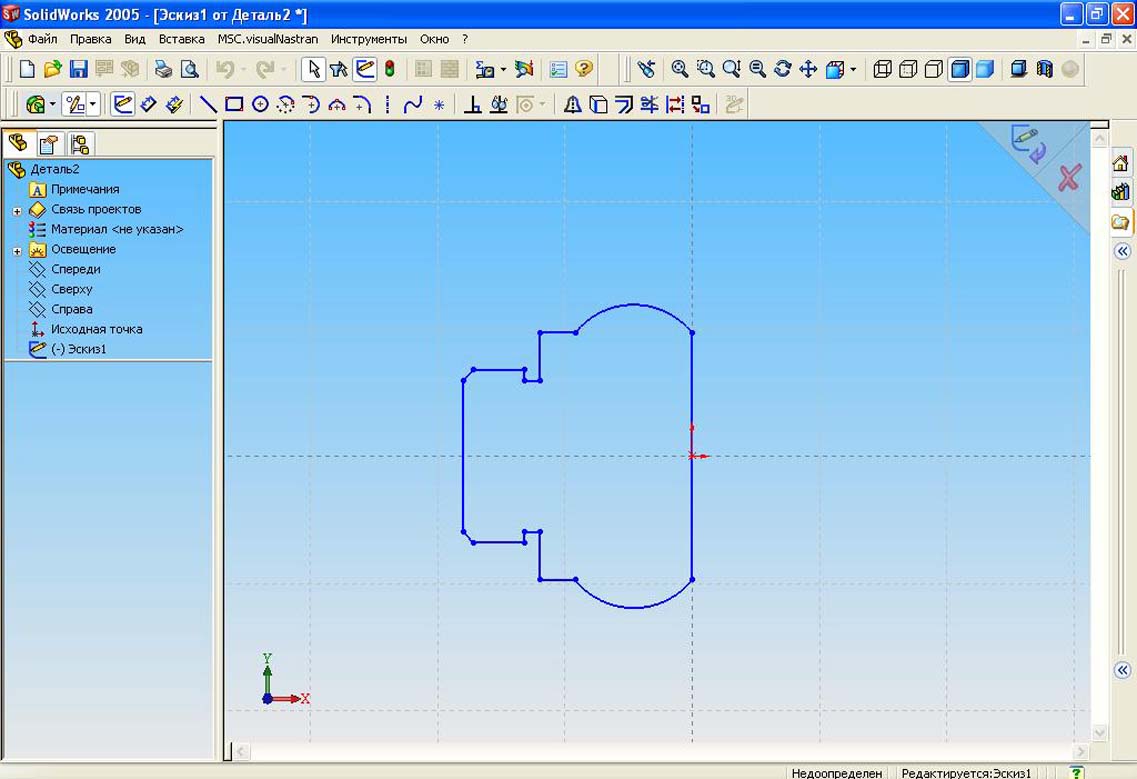

Далее создаем эскиз призматического фасонного резца с присоединительной частью в виде ласточкиного хвоста (рис.14) с профилем и размерами в соответствии с данными табл.3 и рис.6.

Рис.14. Эскиз резца

По эскизу резца создаем его твердотельную модель (рис.15).

Рис.15. Твердотельная модель резца

После этого создаем на твердотельной модели резца плоскость, проходящую под углом заточки ε=α+γ(например, α=9º, γ=22º, ε=9+22=31º) и отсекаем ею часть заготовки резца (рис.16).

Рис.16. Сечение заготовки резца плоскостью под углом ε=α+γ

После отсечения на полученной плоскости (передней поверхности) создаем эскиз и вставляем в него контур детали, полученный после сечения твердотельной модели детали. Эскиз контура детали редактируем для создания эскиза профиля резца включающего отрезное лезвие и предусматриваем поднутрения на участках лезвий перпендикулярных базе резца с углом φ₁ от 1º до 3…4º (рис.17).

Рис.17. Эскиз профиля резца с поднутрениями

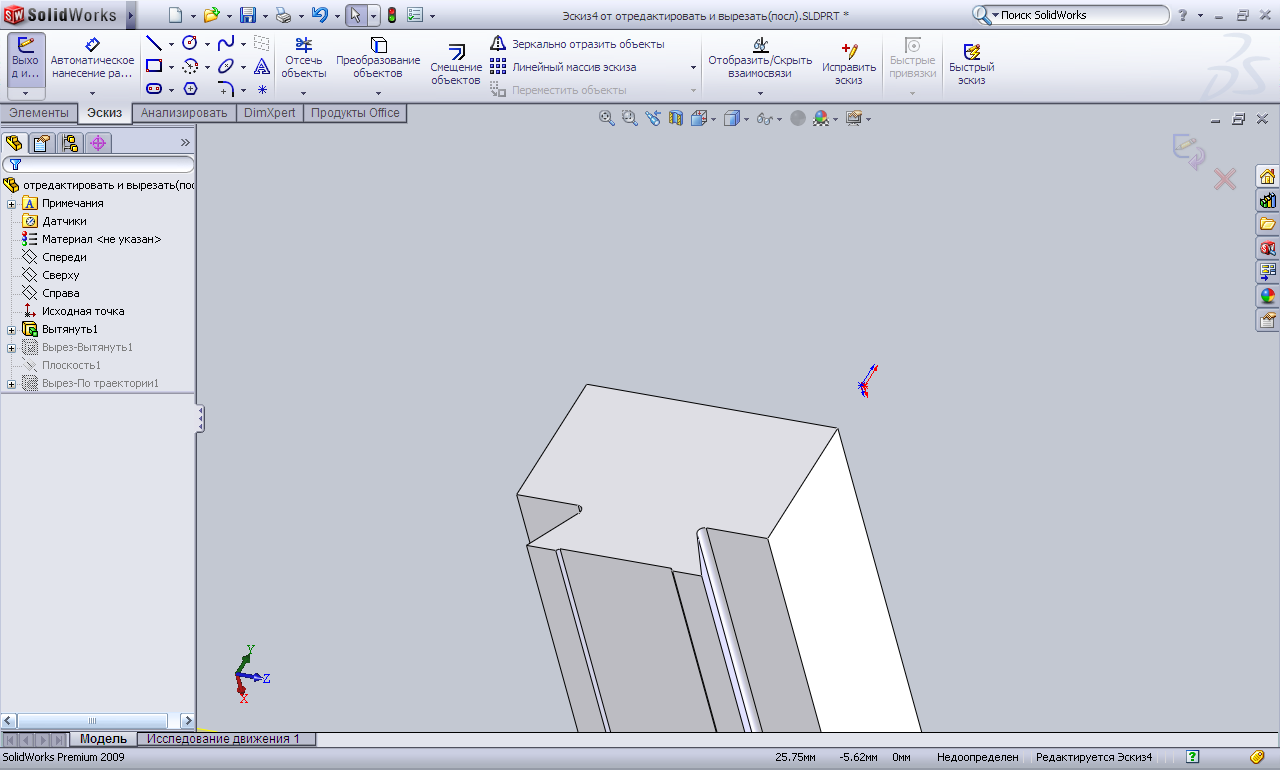

А далее делаем вырез по траектории вдоль задней поверхности резца (рис.18).

Рисунок 18 – Вырез по траектории

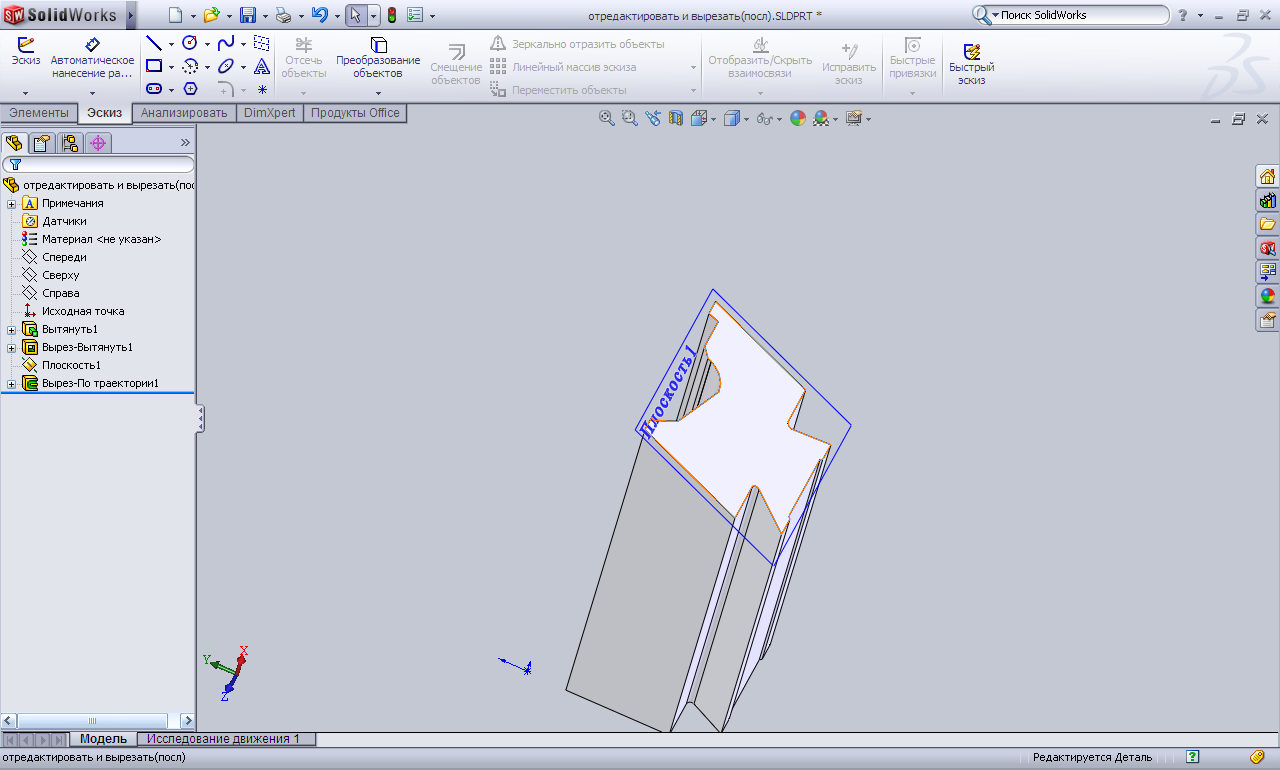

Рисунок 19 – Твердотельная модель призматического фасонного резца

Создаем скругления на выделенных кромках. Для этого нажимаем на кнопку (Элементы) →(Скругление) . В окошке (Радиус) задаем радиус скругления и нажимаем (рис. 20).

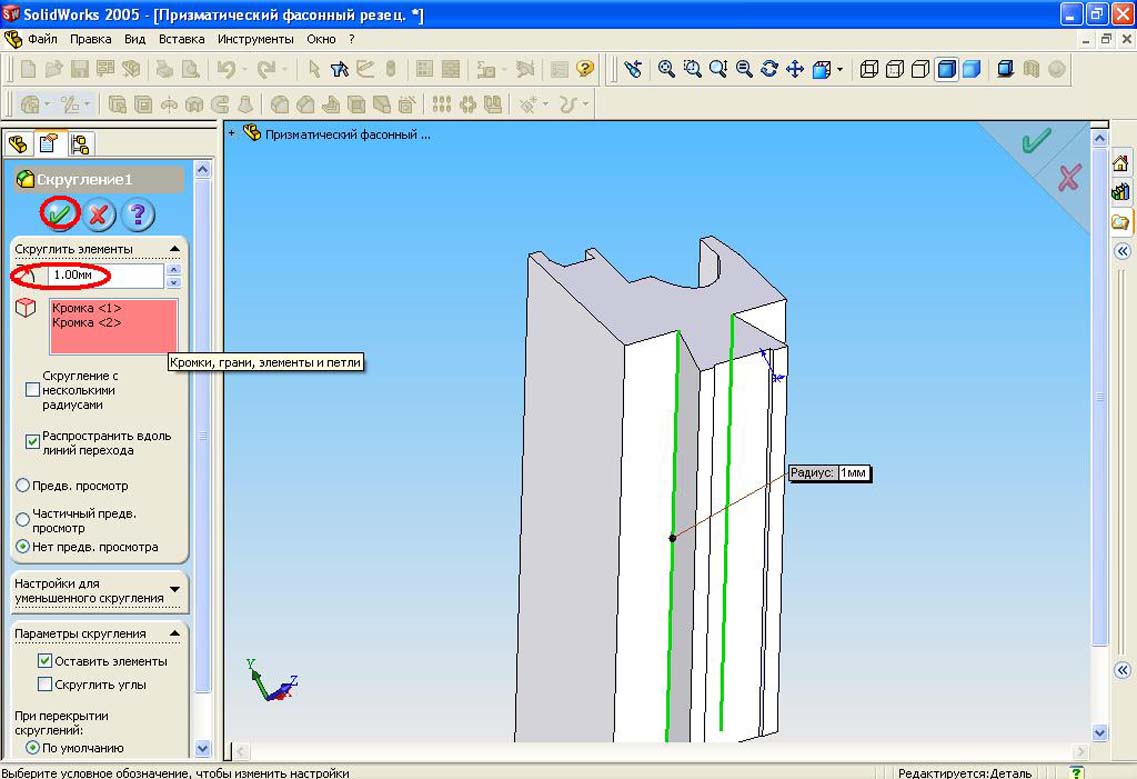

Рис. 20. Скругления на кромках

В результате получим твердотельную модель призматического фасонного резца.
