БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра “Металлорежущие станки и инструменты”

КОМПЬЮТЕРНОЕ МОДЕЛИРОВАНИЕ ПРИЗМАТИЧЕСКИХ ФАСОННЫХ РЕЗЦОВ ДЛЯ ОБРАБОТКИ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ С НАРУЖНЫМ ФАСОННЫМ

ПРОФИЛЕМ

Разработал: Ажар А.В.

старший преподаватель

Минск 2013

1. Содержание работы

1. Создать 3D модель детали и фасонного резца, а также осуществить анализ условий сопряжения профилей инструмента и детали в процессе обработки на основании сборки полученных моделей.

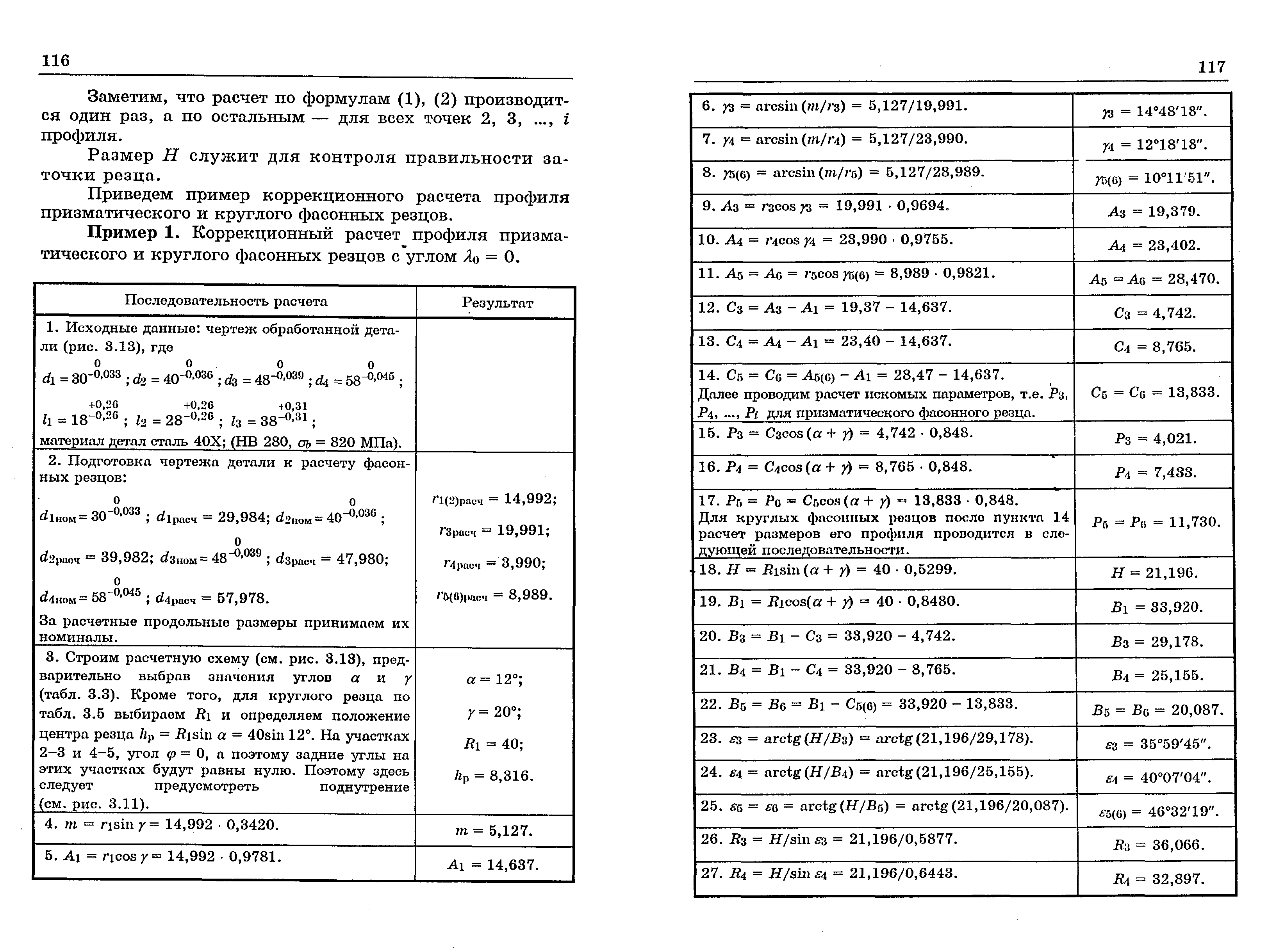

2. Используя модель, определить высотные размеры профиля в направлении перпендикулярном базе резца.

3. Произвести анализ геометрии фасонного резца (γ, α) в критических точках профиля

4. Составить отчет:

• краткое содержание и последовательность проектирования (схемы, рисунки);

• выводы.

Номер варианта соответствует номеру машины или номеру по списку (табл.1).

Недостающие данные и параметры выбрать по (табл. 2; табл. 3).

2. Варианты заданий

Таблица 1. Исходные данные для расчета фасонного резца

№ варианта	Обрабатываемый материал	sв,МПа	Тип резца	Рисунок
1	Сталь 40	600	Призматический	а
2	Сталь 20Х	450	Призматический	б
3	Сталь 45	600	Призматический	в
4	Сталь А40Г	600	Призматический	г
5	Сталь 10	350	Призматический	д
6	Бронза	820	Призматический	з
7	Алюминий	-	Призматический	е
8	Чугун	НВ150	Призматический	ж
9	Сталь 40Х	820	Призматический	и
10	Медь	-	Призматический	б
11	Сталь 45	600	Призматический	к
12	Медь	-	Призматический	л

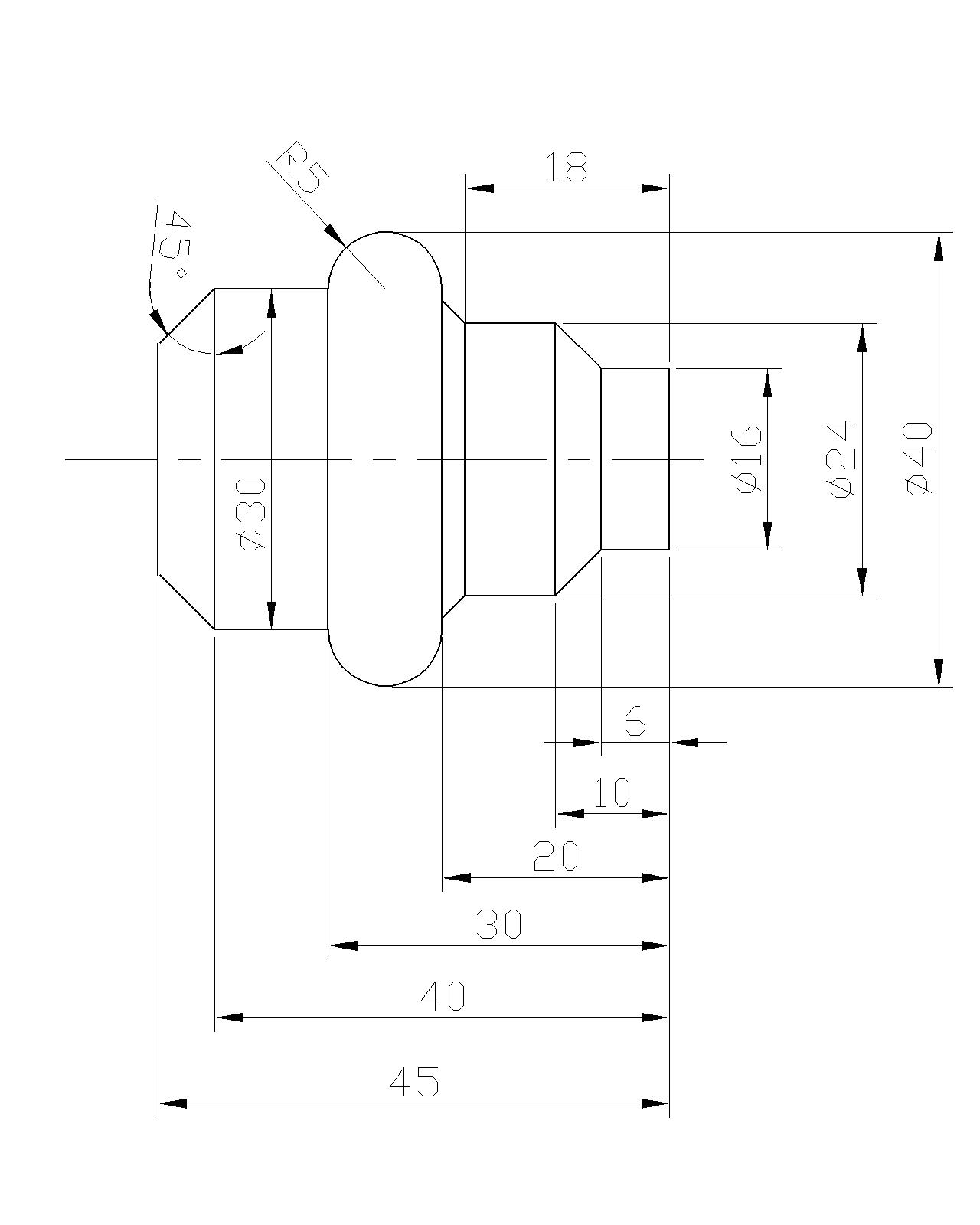

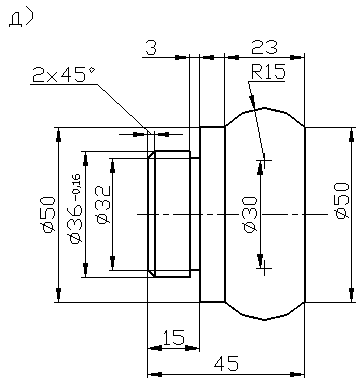

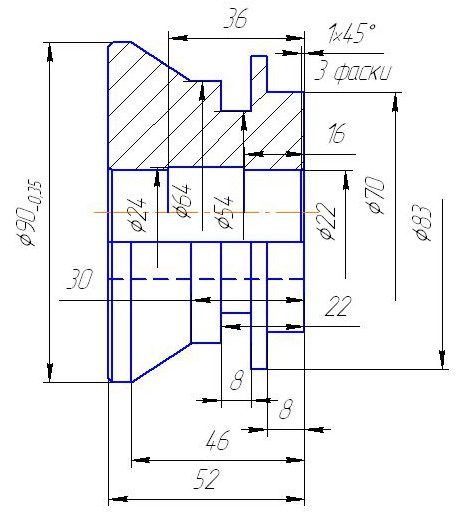

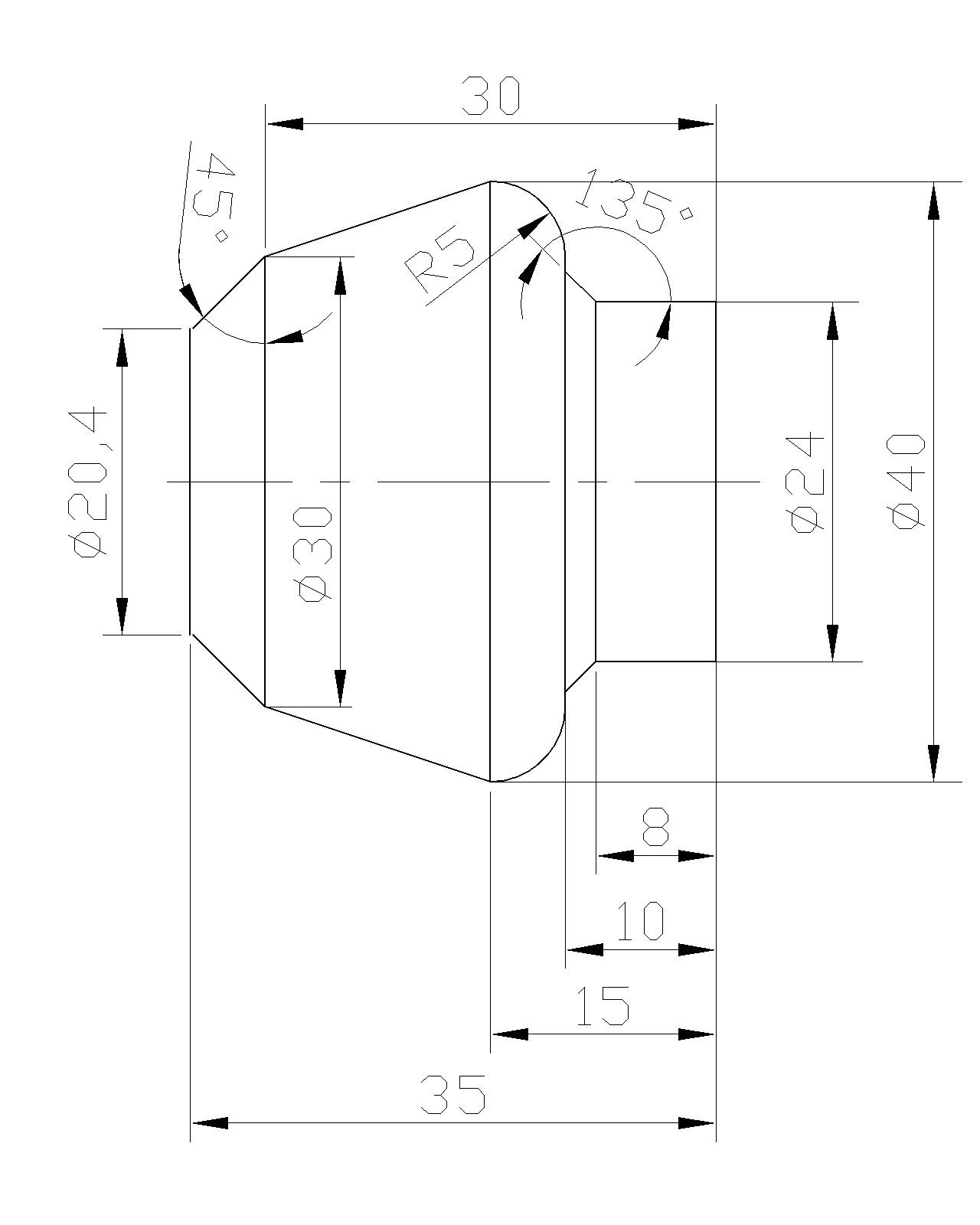

ж) з)

и) к)

л)

3. Методика проектирования призматического фасонного резца

1. Создать твердотельной модели детали

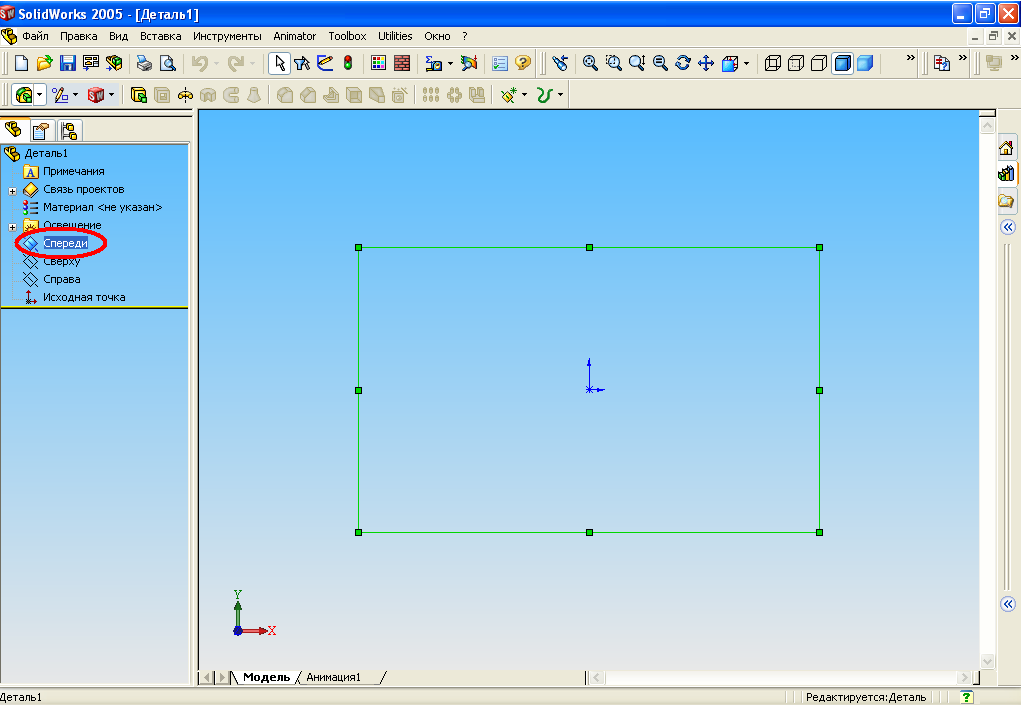

При проектировании фасонного резца необходимо создать твердотельную модель обрабатываемой детали. Для этого выберем плоскость, на которой будем создавать эскиз детали (рис. 1).

Рис. 1. Плоскость эскиза

Нажав на кнопку, (Команда эскиза) раскроется ее под меню и, выбрав кнопку (Осевая линия) проводим осевую линию эскиза. Затем, нажав на кнопку (Линия) непосредственно создадим сам эскиз детали, расставляя при этом необходимые размеры детали при помощи кнопки (Размеры) (рис. 2).

Рис.2. Эскиз детали

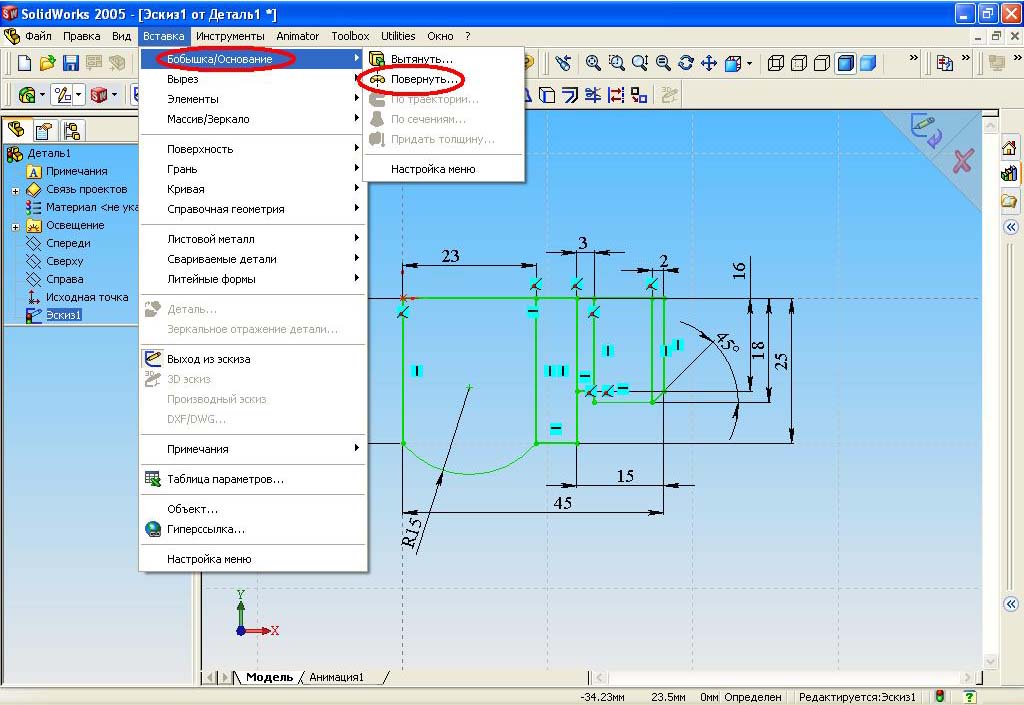

Для создания твердотельной модели детали необходимо повернуть эскиз относительно осевой линии. Для этого выделяем эскиз, нажимая на . Затем нажимаем на вкладку «Вставка» выбираем «Бобышка/Основание» → «Повернуть» (рис. 3).

Рис. 3. Порядок создания твердотельной модели детали

Так как эскиз само пересекающийся, то выделяем каждый участок по отдельности (рис. 4).

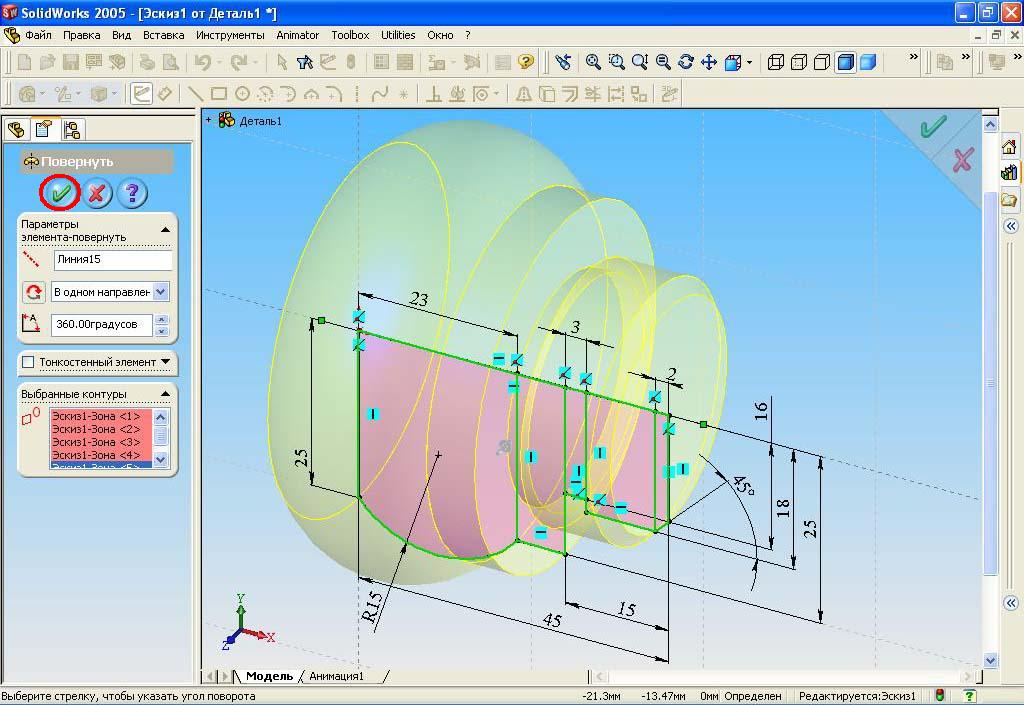

Рис. 4. Образование твердотельной модели детали

По окончании выделения всех участков нажимаем (рис. 4.). В результате получим твердотельную модель детали (рис. 5).

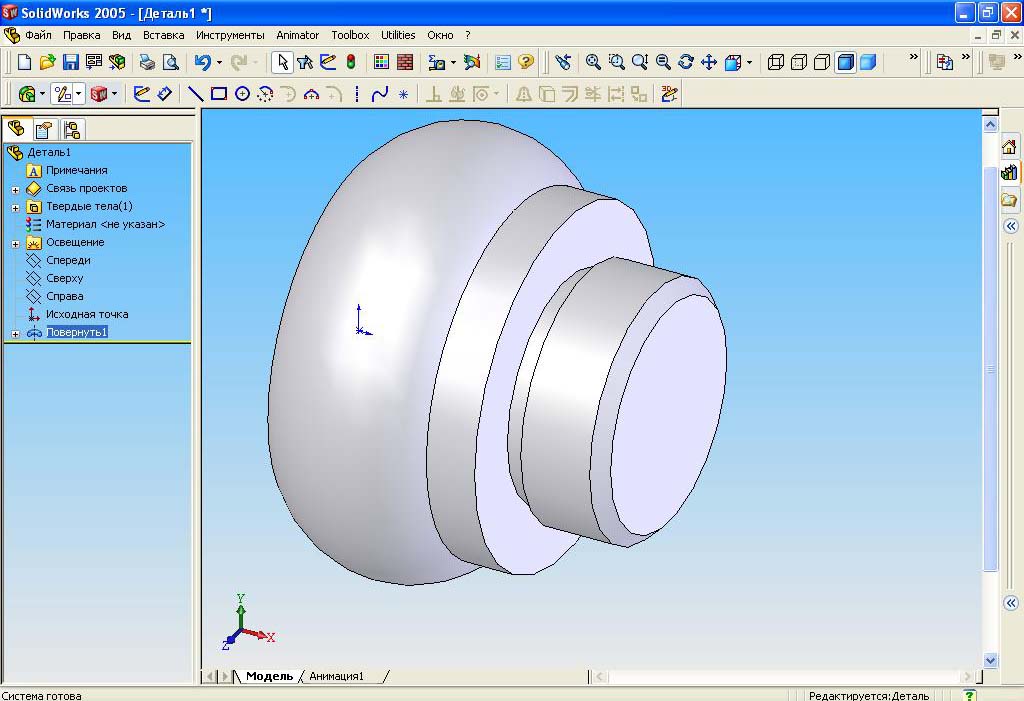

Рис. 5. Твердотельная модель детали

После создания твердотельной модели детали необходимо провести через ее тело секущую плоскость под углом равным переднему углу заточки резца. Образующая профиля детали в этой секущей плоскости представляет собой образующую профиля инструмента. Используя этот профиль можно создать твердотельную модель фасонного призматического резца путем выдавливания вдоль линии расположенной под углом равным заднему углу заточки резца.
