§ 6. Предохранительные муфты
12.14. Эти муфты допускают ограничение передаваемого вращающего момента, что предохраняет машины от поломок при перегрузках.
Наибольшее распространение получили предохранительные кулачковые, шариковые и фрикционные муфты (рис. 12.13).

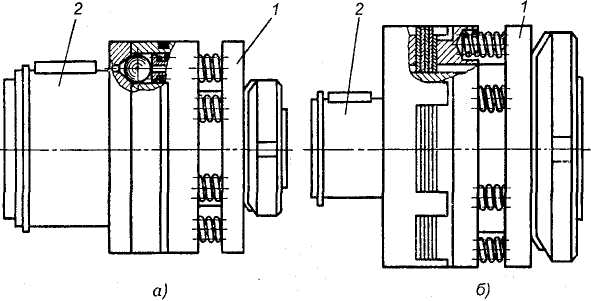

Рис. 12.13. Предохранительные муфты
От сцепных и других муфт они отличаются отсутствием механизма включения. Предохранительные кулачковые и шариковые (рис. 12.13, а) чгуфты постоянно замкнуты, а при перегрузках кулачки или шарики полу-чгуфты 1 выдавливаются из впадин полумуфты 2, и муфта размыкается. Иначе работает предохранительная фрикционная муфта (см. рис. 12.13, б). При перегрузке за счет проскальзывания происходит пробуксовывание этой муфты (останавливается ведомый вал).
Рассмотренные на рис. 12.13 предохранительные муфты применяют при частых перегрузках.
При маловероятных перегрузках применяют предохранительные муфты с разрушающимся элементом, например со срезным штифтом (рис. 12.14). Они просты по конструкции и малогабаритны.
Рис. 12.14. Муфта предохранительная со срезным штифтом: 1,2— полумуфты; 3 — срезной штифт; 4 — закаленные втулки
Для изготовления деталей предохранительных муфт в зависимости от типа муфты применяют конструкционные стали, чугун СЧЗО, фрикционные материалы, сталь ШХ12 и др. (см. шаги 12.10—12.13). Штифты для муфт с разрушающимся элементом изготовляют из стали 45, втулки — из стали 40Х с закалкой.
Назовите конструкции муфт, показанных на рис. 12.13. Опишите устройство предохранительной муфты с разрушающимся элементом. Назовите недостаток этой муфты.
12.15. Ответить на вопросы контрольной карточки 12.1.
Контрольная карточка 12.1
Вопрос |
Ответы |
Код |
Назовите материалы (без уточнения марки) для изготовления кулачко-во-дисковых муфт |
Чугун Сталь Бронза |
1 2 3 |
Изменяют ли с помощью муфты угловую скорость одного вала относительно другого? |
Изменяют Нет |
4 5 |
Перечислите компенсирующие муфты |
Фланцевые Продол ьно-свертные Зубчатые Кулачковые Фрикционные |
6 7 8 9 10 |
Какие муфты можно включать на ходу при вращении ведущего вала с большой угловой скоростью? |
Кулачковые Фрикционные |
11 12 |
Каково назначение самоуправляемых муфт? |
Для соединения и разъединения валов на ходу Для автоматического соединения и разъединения валов при заданной угловой скорости Для передачи вращающего момента в одном направлении Для регулирования передаваемого вращающего момента |
13 14
15
16 |
