§ 3. Основные геометрические и кинематические соотношения, кпд передачи
7.9. Геометрические параметры передачи (см. рис. 7.13). 1. Межосевое расстояние
(7.1)
где t — шаг цепи.
Минимальное межосевое расстояние атЫ (мм) выбирают из условия минимально допустимого зазора между звездочками:
(7.2)
где daX, da2 — диаметры вершин зубьев ведущей и ведомой звездочек.
Максимальное межосевое расстояние атт = 80Л

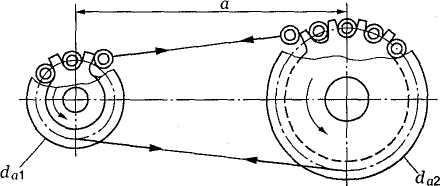

Рис. 7.13. Схема цепной передачи
При известной длине цепи межосевое расстояние
(7.3)
где Lp — длина цепи в шагах (или число звеньев цепи); z1 , z2 — числа зубьев ведущей и ведомой звездочек.
2. Число звеньев цепи определяют по приближенной формуле
(7.4)
3. Допускаемая величина стрелы провисания
(7.5)
4. Делительный диаметр звездочки
(7.6)
5. Диаметр вершин зубьев: для втулочных и роликовых цепей
(7.7)
для зубчатых цепей
По какой формуле определяют межосевое расстояние, если известна длина цепи?
7.10. Среднее передаточное число определяют из равенства средних скоростей цепи v1 = v2 = v. Для цепной передачи скорость цепи
(7.8)
где Г — шаг цепи, мм; Z\ и z2 — числа зубьев ведущей и ведомой звездочек; со, и со2 — средние угловые скорости ведущей и ведомой звездочек, рад/с. Из формулы (7.8) имеем
(7.9)
В цепной передаче
т. e. d2 /d1 ≠ и.
Для одноступенчатых цепных передач рекомендуется и ≤ 7 (в отдельных случаях принимают u ≤ 10).
Можно ли определять передаточное число и по известным параметрам z1, z2, d1, d2, ω1, ω2, n1, n2?
7.11. КПД передачи зависит от следующих потерь: на трение в шарнирах (и между пластинами смежных звеньев), на трение в подшипниках и потери на взбалтывание (разбрызгивание) масла.
Для повышения КПД цепной передачи желательно улучшить условия смазывания шарниров и подшипников. Это снизит потери и повысит кпд.
7.12. Ответить на вопросы контрольной карточки 7.1 Контрольная карточка 7.1
Вопрос |
Ответы |
Код |
Цепная передача обеспечивает при постоянной угловой скорости ведущей звездочки... |
...постоянную среднюю скорость ведомой звездочки ...непостоянную среднюю угловую скорость ведомой звездочки |
1
2 |
Какая цепь показана на рис. 7.14? |
Втулочная Роликовая Зубчатая Определить нельзя, но не зубчатая |
3 4 5 6 |
Какой параметр является базовым для расчета цепной передачи? |
Диаметр валика Ширина цепи Шаг |
7 8 9 |
Какая цепь допускает большее значение гтах для ведомой звездочки t-p- |
Втулочная Роликовая Зубчатая |
10 11 12 |
От какого параметра зависит стрела провисания цепи? |
t а LP da V |
13 14 15 16 17 |
Рис. 7.14
