§ 7. Цилиндрические прямозубые передачи. Устройство и основные геометрические соотношения
3.29. Зубчатую передачу с параллельными осями, у колес которой поверхности по диаметру выступов цилиндрические, называют цилиндрической.

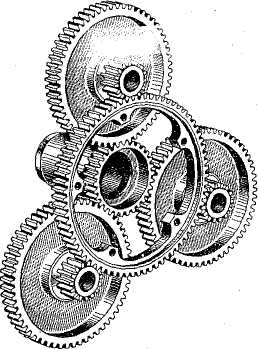

Цилиндрическая прямозубая зубчатая передача состоит из двух или нескольких пар цилиндрических зубчатых колес с прямыми зубьями (рис. 3.30). Эта передача наиболее проста в изготовлении. Применяется как в открытом, так и в закрытом исполнении.
Передаточное число и ограничивается габаритными размерами передачи. Для одной пары цилиндрических зубчатых колес z2/Z1 = и ≤ 12,5.
Как располагаются оси вращения валов у цилиндрической прямозубой передачи?
3.30. Геометрические соотношения размеров прямозубой цилиндрической передачи с эвольвентным профилем зуба. Определим геометрические параметры прямозубой цилиндрической передачи в зависимости от модуля и числа зубьев (т и z).
Диаметр вершин зубьев da = d + 2ha (рис. 3.31);
диаметр впадин df= d- 2hf.
Из равенства nd = pt z делительный диаметр:
d
= (pt/n)z
или
d=
mz
.
Согласно стандарту высота головки зуба ha = m; высота ножки зуба hf= 1,25т;
высота зуба h = ha + hf= m +1,25m = 2,25т. Отсюда диаметр вершин зубьев da = mz+ 2m = m(z +2); диаметр впадин df = mz- 2,5m = m(z- 2,5).
Разница в высоте ножки одного колеса и высоте головки другого образует радиальный зазор
с = hf- ha = 1,25m - т = 0,25т
Рис. 3.31. Основные геометрические параметры
передач с эвольвентным профилем зубьев
Межосевое расстояние при а = аω (см. рис. 3.31) аω = {d1 + d2)/2 или аω = (mz16 + mz2)/2.
Приняв суммарное число зубьев z1 + Z2 = z∑ найдем аω = (mz∑)/2.
В прямозубой передаче ширина венца bω равна длине зуба: bω = mΨm, где Ψm— коэффициент длины зуба (ширины венца) по модулю (для цилиндрических прямозубых передач); выбирается по табл. 3.2.
Таблица 3.2. Значение коэффициента Ψm
Ψm = bω/m, не более |
нв |
Характеристика конструкции |
45-30 30-20 |
До 350 Свыше 350 |
Высоконагруженные точные передачи. Валы, опоры и корпуса повышенной жесткости |
30-25 20-15 15-10 |
До 350 Свыше 350 |
Обычные передачи редукторного типа в отдельном корпусе с достаточно жесткими валами и опорами. Передачи низкой точности с консольными валами |
Определите модуль т зубчатого колеса с числом зубьев z no известным d1, da, df, aω.
Таблица 3.3. Геометрические параметры прямозубой цилиндрической передачи
Параметр, обозначение |
Расчетные формулы |
Модуль т |
|
Диаметр вершин зубьев da |
da = m(z + 2) |
Делительный диаметр d |
d=mz |
Диаметр впадин зубьев df |
df = m(z- 2,5) |
Высота зуба h |
h = 2,25m |
Высота головки зуба ha |
ha = m |
Высота ножки зуба hf |
hf = 1,25m |
Окружная толщина зуба s, |
|
Окружная толщина впадин зубьев е, |
|
Окончание табл. 3.3 |
|
Параметр, обозначение |
Расчетные формулы |
Радиальный зазор с |
с = 0,25т |
Межосевое расстояние аш |
|
Окружной шаг р, |
Pt =πm |
Длина зуба (ширина венца) Ьш = b |
ьω = ь = mΨт |
3.31. Определение числа зубьев шестерни и колеса по суммарному числу зубьев передачи и известному передаточному числу. Если известно и и zz, то число зубьев шестерни и колеса можно определить по формулам:
z1 = z∑/(1 + и); z2 = z∑-z1,
где Z1 — число зубьев шестерни; z2 — число зубьев колеса; z∑ — суммарное число зубьев; и — передаточное число.
Выведите формулы для определения Z1 и Z2 при известных Z∑ и и.
Ответить на вопросы контрольной карточки 3.5.
Контрольная карточка 3.5
Вопрос |
Ответы |
Код |
По отпечатку зуба на рис. 3.32 в М 1:1 определить модуль зацепления (мм) |
6,0 4,5 3,0 2,5 4,0 |
1 2 3 4 5 |
Рассчитать диаметр вершин зубьев (мм) ведомого колеса прямозубой передачи, если z\ = 20; z2 = 50; т = 4 мм |
88 208 80 200 190 |
6 7 8 9 10 |
Рассчитать межосевое расстояние (мм) прямозубой передачи, если z\ =20; и = 2; т = 5 мм |
300 150 100 200 40 |
11 12 13 14 15 |
Покажите на рис. 3.33 диаметр впадин зубьев шестерни |
da2 da1 d1 df1 D1 |
16 17 18 19 20 |
По какой окружности (рис. 3.33) обычно измеряют шаг зубьев |
da1 d2 D2 da2 d1 |
21 22 23 24 25 |
Рис. 3.32 Рис. 3.33
