6.1.5 Основные коэффициенты, характеризующие работу транзистора

• Статический коэффициент передачи тока эмиттера в коллектор: или

Отсюда вытекает: транзистор является управляемым прибором, т.к. его выходной ток ( ) зависит от входного ( ).

Чем ближе приближается к 1, тем меньше отличаются между собой токи и , тем эффективнее работает транзистор.

• Статический коэффициент передачи тока базы в коллектор:

= десятки÷сотни

6.1.6 Транзистор, как усилительный элемент

Т.к. выходное напряжение транзистора является обратным , а входное напряжение – прямым , то справедливо: .

При этом входной ток выходному току :

или .

Определим входную и выходную мощности:

, т.е. транзистор является усилительным элементом.

Прибор, усиливающий сигнал по мощности, называется усилителем.

6.1.7 Схемы включения транзисторов

В зависимости от того, какой из электродов транзистора является общим для входной и выходной цепей, различают три схемы включения транзисторов:

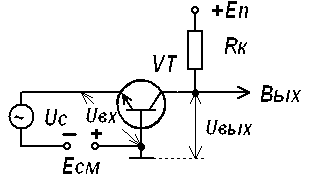

а) Общий эмиттер ( n-p-n)

Изображена теоретическая схема усилителя. Практически используется один источник питания, а не два.

Назначение элементов:

VT – усилительный элемент;

Еп – источник питания, подающий обратное напряжение на КП;

Есм – источник питания, подающий прямое напряжение на ЭП;

Uс – источник переменного сигнала;

Rк – сопротивление коллекторной нагрузки (на нем выделяется усиленный сигнал).

Как расставляются знаки у источников питания?

n – p – n

Э Б К

ЭП (U_ПР)

КП (U_ОБР)

ЭП должен находиться под прямым напряжением. При прямом напряжении знаки клемм источника питания и ОНЗ соответствующих областей должны совпадать. Эмиттер – это n-область, основными носителями заряда являются электроны, поэтому на эмиттер должен быть подан «минус» источника питания Есм, а на базу, соответственно, - «плюс».

КП должен находиться под обратным напряжением. При обратном напряжении знаки клемм источника питания и ОНЗ соответствующих областей должны быть противоположны. Коллектор – это n-область, основными носителями заряда являются электроны, поэтому на коллектор должен быть подан «плюс» источника питания Еп.

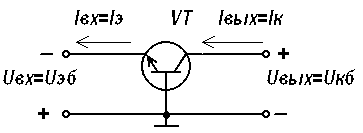

б ) Общая база (n-p-n)

в) Общий коллектор (эмиттерный повторитель)(n-p-n)

R_Э- сопротивление эмиттерной нагрузки.

Для переменного тока источник постоянного напряжения (Е_П) имеет внутреннее сопротивление, стремящееся к нулю, поэтому можно считать, что плюсовая и минусовая клеммы этого источника для переменного тока закорочены, т.е. коллектор соединён с корпусом, что и требуется для схемы ОК.

6.1.8 Статические характеристики биполярного транзистора

Статические ВАХ транзистора ОБ

Входные характеристики транзистора ОБ - это зависимость входного тока от входного напряжения при постоянном выходном напряжении, т.е. при , где f - это функция.

I_Э, mA

U_КБ=5В U_КБ=0

U_ЭБ, В

0 1

Если использовать выходное напряжение >5В, то входные характеристики незначительно сместятся влево, (пойдут кучно), поэтому чтобы не загромождать рисунок, ограничиваются двумя характеристиками: при и при . При этом погрешность будет незначительной, ею можно пренебречь.

Выходные характеристики транзистора ОБ - это зависимость выходного тока от выходного напряжения при постоянном входном токе, т.е. при

насыщение

0
