5.4 Буквенно-цифровое обозначение стабилитронов бцо стабилитронов состоит из четырех элементов:
Первый элемент – буква “K” (для стабилитронов бытовой техники) или цифра “2” (для стабилитронов с военной приемкой). Этот элемент указывает на материал полупроводника, т.е. на кремний (Si).
Второй элемент – буква “C” (указывает, что данный прибор является стабилитроном).
Третий элемент – трехзначное число (серия). Первая цифра серии указывает на мощность стабилитрона. По второй и третьей цифрам серии определяют номинальное напряжение стабилизации.
1
2 3 Маломощные
4
5 6 Средней
мощности
7
8 9 Мощные
В таблице указаны первые цифры серии.
Четвертый элемент – буква (указывает группу по разбросу параметров).
Пример1: КС182А
К – кремниевый, бытовой
С – стабилитрон
182 – серия
1
– маломощный,
А – разброс параметров
Пример2: 2С620А
2 – кремниевый, с военной приемкой
С – стабилитрон
620 – серия
6
– средней мощности,
А – разброс параметров
5.5 Фотодиод
Фотодиоды – это полупроводниковые диоды, преобразующие световую энергию в энергию электрическую.
Обозначение:
Изготавливают фотодиоды из германия и кремния. Работает фотодиод при обратном включении.
Устройство:
P-n переход помещается в металлический корпус со стеклянным окном.
Принцип работы:
Принцип
работы фотодиода основан на внутреннем
и внешнем фотоэффекте. Когда диод не
освещен, в цепи протекает обратный
темновой
ток небольшой величины
.
При освещении фотодиода происходит
фотогенерация пар НЗ (т.е. возникает
внутренний фотоэффект – валентные
электроны, получив световую энергию
фотонов, переходят из ВЗ в ЗП). Проводимость
диода при этом возрастает, следовательно,
возрастает обратный ток фотодиода до
значения
.
Разность между световым и темновым
токами называется фототоком:
Ф
отодиод

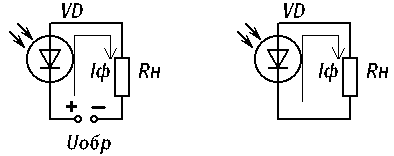

может включаться в схему как с внешним
источником питания (фотодиодный
режим),
так и без него (ве́нтильный
режим).
(Используется при слабых световых (Используется при мощных
потоках) световых потоках, например,
солнечное излучение)
Применение фотодиодов:
В вычислительной технике фотодиоды используют в устройствах ввода-вывода информации, т.к. фотодиоды обладают хорошей развязкой между входом и выходом (отсутствует электрическая связь между входом и выходом).
В кино-, фото-аппаратуре.
В оптронах в качестве фотоприёмников.
Вентили – в качестве солнечных батарей.
5.6 Светодиод
Светодиоды – это полупроводниковые диоды, преобразующие электрическую энергию в световую.
Обозначение: Пример: АЛ102Б, АЛ307А
Светодиоды
работают при прямом включении
