92 Моделирование при помощи растровых карт

соответствующего инструмента предварительно сгладив объект и нало% жив карту на его поверхность, но мне хочется немного поговорить о де% талях. В том месте листа, где он переходит в черешок, видно характер% ное для листьев данного вида клинообразное углубление. Эта деталь, которую совсем не трудно смоделировать, значительно повысит реа% листичность изображения. Если вы не сформируете углубление сейчас, то после наложения карты лист будет здесь выглядеть плоско, что умень% шит достоверность, которой вы с таким трудом добивались.

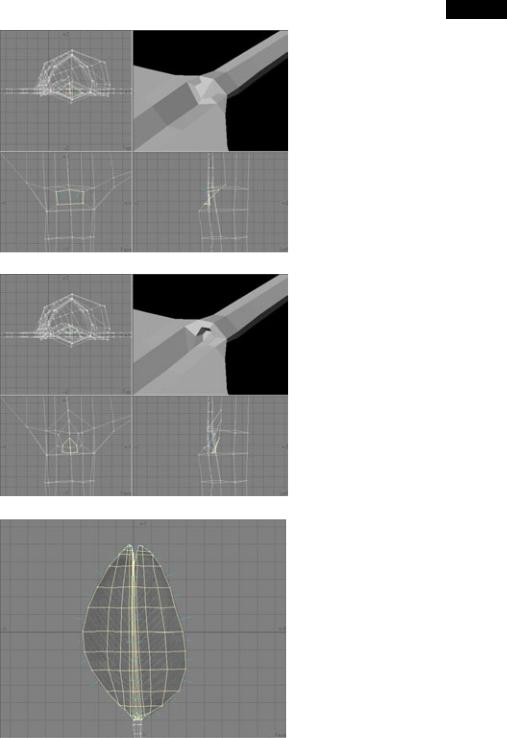

5.Выделите два многоугольника в том месте листа, где он переходит в че% решок. Эти многоугольники находятся на наклонной части основания перед черешком. Переместите их так, чтобы они точно совпали с углуб% лением на шаблоне. Вытяните многоугольники с помощью инструмента Sweep и слегка уменьшите их масштаб, как показано на рис. 2.70.

6.Расположите вершины этих многоугольников параллельно наклонной части основания. Затем снова вытяните многоугольники инструментом Sweep, немного уменьшите их масштаб и задвиньте внутрь черешка (см. рис. 2.71).

7.Итак, моделирование углубления и листа в целом завершено. Как видите, добавить эту деталь было нетрудно, но благодаря ей модель выглядит как настоящий лист. Небольшие детали «оживляют» объекты и делают их фо% тореалистичными. Если дизайнер пренебрегает подобными мелочами, он многое теряет.

8.Прежде чем вы сохраните объект, надо сделать две вещи. Присвойте по% верхностям несовпадающие имена. Необходимо отделить черешок от листовой пластинки, чтобы наложить на них разные карты. На рис. 2.72 показана область выделения для листа.

9.Проследите за тем, чтобы граница выделения совпадала с фоновым изображением, — только в этом случае карта будет расположена пра% вильно. Назовите ее Leaf (Лист). Затем выделите черешок и присвойте ему имя Stalk (Черешок).

10.Осталось произвести операцию сглаживания модели и подчеркнуть ее детали. Процесс сглаживания одинаков во всех программах, хотя вы% полняется с помощью разных инструментов. Обычно сглаживание про% водится за одну итерацию, что является стандартом. Если ваша про% грамма имеет параметр Max smoothing angle (Максимальный угол сглаживания), установите его значение равным 179°. После выполнения операции сглаживания листок примет вид, аналогичный изображению на рис. 2.73.

94 Моделированиепри помощирастровыхкарт

Рис. 2.73

Модель листа после сглаживания

Видно, какой гладкой и правдоподобной стала модель листа. Инстру мент сглаживания настоящая палочка выручалочка в тех случаях, когда необходимо создать объекты сложной формы. Сохраните объект под име нем Leaf (Лист) и приступайте к оформлению поверхности.

Наложение карт на модель листа

Большая часть работы по оформлению поверхности фактически уже вы полнена благодаря шаблону карте, однако вам придется потрудиться над черешком.

Упражнение

1. Загрузите объект Leaf в программу визуализации и примените изобра% жение, хранящееся в файле leaf.jpg, в качестве плоской растровой кар% ты, наложив ее перпендикулярно оси Z. Конечно, чтобы лист после вы% полнения этой операции выглядел реалистично, необходимо задать дополнительные атрибуты поверхности. Установите значение парамет% ра зеркального отражения равным 35%, а величину параметра рассе% янного отражения (если оно предусмотрено в вашей программе) % 75%. Наложите также leaf.jpg и как плоскую карту рельефа перпендикулярно оси Z, определив уровень неровностей равным 100%. Если ваша про% грамма позволяет установить большее значение, предпочтительно за% дать его равным 600%, чтобы хорошо были видны жилки и остальные детали листа. Проведите пробную визуализацию. Результат вашей ра% боты должен быть аналогичным рис. 2.74.

6. Получилась прекрасная карта с изображением черешка, без видимых стыков переходящего в листовую пластину. На создание карты черешка путем клонирования ушло не так много времени, потому что нужная ин% формация уже содержалась в карте листа. Обычно в исходной карте имеются все данные, необходимые для работы, % дело только в умелом использовании инструмента клонирования.

7.Сохраните новую карту под соответствующим именем, а затем загру% зите ее в программу визуализации. Копируйте карту листа на черешок, чтобы у них были одинаковые параметры. Затем замените карту цвета новой картой с изображением черешка и убедитесь в том, что она со% ответствует его (черешка) размеру. Можно было бы воспользоваться и цилиндрической картой, но в данном случае это вряд ли имеет смысл, поскольку черешок окрашен равномерно. Раз и так не возникает рас% тяжений текстуры, нет необходимости усложнять процесс.

8.Замените карту рельефа картой черешка, задав уровень неровностей равным 50%. Такое значение подойдет лучше всего, потому что эта

часть листа обычно бывает очень гладкой. Проведите тестовую визуа% лизацию (ее результат должен быть похож на рис. 2.77).

Y вас получилась модель, которая очень похожа на настоящий лист. для этого пришлось немного потрудиться, но результаттого стоит. Каквы убедились, благодаря использованию растровой карты в качестве шабло ны получаются вполне правдоподобные объекты с тщательно проработан нойповерхностью. Конечно,приэтомтребуетсяприложитьнемалоуси лий чтобы модели выглядели объемно. Создать трехмерную композицию, Включающую реальный объект, легко, если он находится у вас перед гла

ях вас выручат шаблоны, подготовленные с помощью исходного материа ла (рисунков, фотографий, отсканированных изображений и т.п.).

Рис. 2.77

Окончательный вид листа

Заключение

Эта глава получилась длинной, потому что в ней следовало рассмотреть немало вопросов. Как вы узнали, метод моделирования по растровой кар те помогает существенно сэкономить время и облегчить решение многих задач.Бывает, что на создание сложной сцены каким либо другим спосо бом уходит уйма времени, в то время как применение растровых карт зна чительно ускоряет процесс моделирования.

Работая над книгой комиксов Platinum, я пользовался этим методом при изображении уличныхзданийижилыхинтерьеров.Всестеныиокнабыли Получены с помощью растровых карт, а затем те же карты использовались

для оформления поверхностей моделей. Поэкспериментируйте и оцени те, насколько это хорошее средство создания фотореалистичных изобра

жений.

Настало время перейти к мозаичным моделям, которые позволяют обо гатить трехмерную сцену множеством деталей. Давайте посмотрим, как благодаря этому способу у зрителя, глядящего на вашу композицию, воз никает ощущение глубины пространства.

Сделать так, чтобы зритель, глядя на сцену, ощущал глубину изображенно го пространства, сложная задача. К счастью, конструирование бесшовных мозаичных (сборных) моделей, позволяет упростить этот процесс. Бесшов ные мозаичные модели создаются по тому же принципу, что и карты, кото рые применяются для «паркетного» (то есть с повторяющимся рисунком) настила. Вы не просто накладываете такую карту на поверхность. Вы фор мируете объект с помощью растровой карты, а затем помещаете модель в программу визуализации и используете как элемент детской мозаики. Объект, полученный таким способом, выглядит объемным и обладает всеми преимуществами мозаичной модели. Конечно, она не обязательно должна быть бесшовной. В главе 4 будет подробно рассказано о таких случаях.

В настоящей главе описывается несколько методов создания мозаичных образцов. Сначала речь пойдет о методе бесшовного моделирования при помощи карт, а затем, выполняя предложенные упражнения, вы разработа ете мозаичный реквизит для различных сцен. Мозаичные модели без види мых стыков обычно используют при имитации промышленных изделий, зданий, различных индустриальных конструкций и т.д., поскольку подоб ные объекты имеют повторяющиеся элементы (посмотрите, например, на тротуарную плитку). Природе это свойственно в меньшей степени, и при имитации естественных объектов такой способ применяется крайне редко Итак, приступим к разработке бесшовной мозаичной модели.

Создание бесшовных мозаичных моделей

Обычная бесшовная мозаичная модель создается на основе карты. Един ственная существенная разница между стандартным методом моделирова ния при помощи карт и тем, что применяется для получения бесшовных моделей, это исходный материал. Обращаясь ко второму способу, вы должны использовать карту, благодаря которой модель не будет иметь видимых стыков. Давайте посмотрим, как работает этот метод.

Выполняя следующее упражнение, вы создадите часть мощеной кам нем мостовой мозаичный объект, представленный на рис. 3.1. Обратите внимание, что модели булыжников выглядят очень объемно, а потому правдоподобно. И хотя воспроизвести этот эффект довольно просто, он придает изображению невероятную достоверность. Обычная карта рельс фа, наложенная на ровную поверхность, не создала бы такого ощущения объема, особенно на крупном плане. Конечно, можно было бы сделать
