4.Расчет и конструирование главной балки
Исходные данные:
Сечение главной балки:
h=600мм
b=300мм
Класс бетона перекрытий В25
К
ласс
арматуры сварных каркасов А300С
Статический расчет. Главные балки монолитных ребристых перекрытий следовало бы рассчитывать с учетом влияния жесткости колонн,т.е. как ригели рамной конструкции. Вследствие того, что погонные жесткости колонн значительно меньше погонных жесткостей главных балок, балки рассчитываем как многопролетные неразрезные без учета защемления в колоннах.

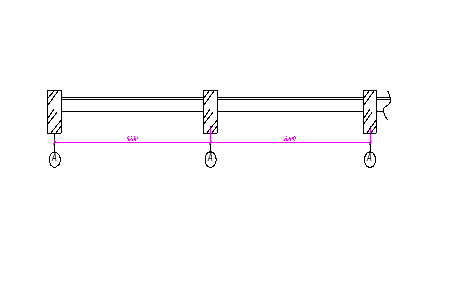

Рис.8 Разрез главной балки

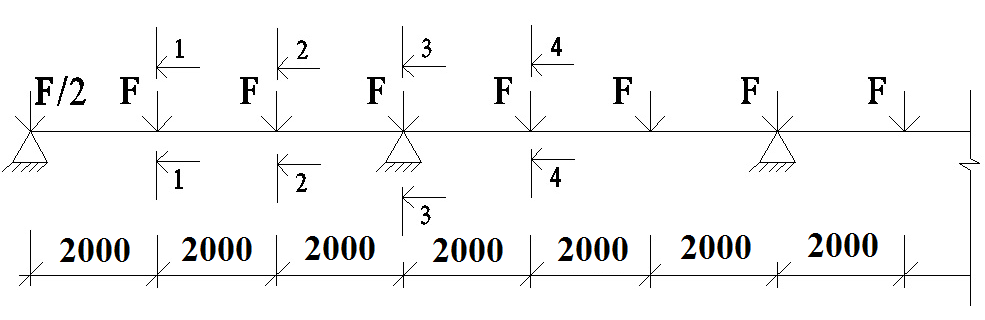

Нагрузка на главную балку передается от второстепенных балок без учета их неразрезности в виде сосредоточенных нагрузок F.
Величины расчетных пролетов принимают равными расстоянию между осями опор,а для крайних пролетов—расстоянию от середины опирания на стену до оси колонны Глубину опирания главной балки на стену принимают 380мм.Изгибающие моменты и поперечные силы в расчетных сечениях рекомендуется определять с помощью таблиц расчета неразрезных равнопроллетных балок ,позволяющих легко учитывать невыгодное загружение .
Монолитные неразрезные балки армированные сварными каркасами, рассчитывают с учетом пластических деформаций, позволяющих произвести перераспределение изгибающих моментов—уменьшение опорных и увеличение пролетных.
Армирование главных балок выполняют двумя или тремя пролетными и двумя опорными плоскоскими каркасами. В пролете плоские каркасы перед установкой в опалубку соединяют в пространственный каркас. Два каркаса доводят до границ колонны, а третий каркас обрывают в соответствии огибающей эпюре выравненных моментов. Возможен так же обрыв по эпюре части стержней каркасов.
Поперечная арматура предназначена для восприятия сосредоточенной силы , передаваемой от второстепенной балки, может быть выполнена в виде сварных сеток, хомутов, или отгибов.
Расчет монолитных железобетонных колонн пятиэтажного здания.
Исходные данные:
Высота этажа 3.6 м
Отметка верха фундамента – 0,15 м от уровня пола
Район строительства г. Каховка
Класс бетона колонн В – 25 (Rb = 14,5 МПа)
Продольные рабочие стержни класса А- 300С ( Rsc=280МПа)
Поперечная арматура класса А-240С.
Расчет колонн.
В связи с тем, что здание имеет несущие каменные стены при неполном ж/б каркасе, в целях упрощения расчета, средние колонны рассчитываются без вычисления изгибающего момента, но с учетом случайного эксцентриситета. В этом случае действующие нагрузки умножаются на коэффициент 1,2 , учитывающий влияние момента на стойку. При этом если расчетная длина колонны и она симметрично армирована, то такие ж/б элементы квадратного сечения рассчитывают по несущей способности как центрально-сжатые, исходя из условия :
где,
- расчетная продольная сила от действия
постоянных, длительных и кратковременных
нагрузок.
,
но принимаемый не более
-
коэффициенты, принимаемые по таблице
11 приложения
-
площадь сечения элемента
-площадь
сечения всех продольных стержней
Расчет включает в себя подсчет сжимающей силы N, определение размеров сечения колонны и площади сечения продольной арматуры.
Подсчет нагрузок, действующих на колонну, производится с грузовой площади, приходящейся на колонну. Нагрузка на колонну передается от главной балки перекрытия рассматриваемого этажа и от колонны вышележащего этажа. При подсчете необходимо включить снеговую нагрузку в зависимости от города строительства, а также собственный вес колонны. Для определения собственного веса колонны необходимо предварительно задаться ее размерами, имея ввиду минимальное допустимое сечение 25 × 25 см, и что меньший размер колонны должен быть не менее (b+5см).
Поперечное сечение центрально сжатых жб колонн с продольной арматурой и хомутами обычно имеет форму квадрата. Размеры принимаем кратные 5 см-400Х400мм. Армирование колонн производят вязаными или сварными пространственными каркасами, составленными из плоских.
Диаметр продольной арматуры принимается равным 14÷32мм.
Хомуты предназначены для для связи связи продольных стержней в общий каркас и придания ему жесткости, а в готовом сооружении—для предотвращения выпучивания стержней в следствие продольного изгиба. Хомуты принимают не более 15d.
Продольные стержни у основания подошвы стыкуются с выпусками из фундамента, а вверху—со стержнями колонны вышележащего этажа.
