Перечень чертежей, который необходимо выполнить в рамках данной курсовой работы
К пояснительной записке следует подшить выполненные чертежи в следующем порядке:
Чертежи крепежных соединений.
Спецификация и сборочный чертеж механизма.
Эскизы деталей в соответствии с позициями, см. спецификацию.
Спецификация и сборочный чертеж сварного узла.
Расчет соединений
На листе задания приведен чертеж общего вида с условным изображением крепежных изделий и перечнем входящих в данный механизм деталей. Стандартные детали имеют в обозначении вместо числа длины букву «L».
Необходимо выполнить расчеты длины «L» каждого соединения имеющегося в задании - болтового, винтового, шпилечного, - и пояснения в виде рисунков с их изображениями.
Д
б
лина болта (L болта) зависит от толщины соединяемых деталей (фланцев Ф1 и Ф2), ширины шайбы (s), высоты гайки (m) , а также размера фаски на стержне болта (c) и запаса резьбы (a), необходимого для надежности болтового соединения.Параметры s, m, c, a зависят от номинального диаметра болта и могут быть подобраны из таблиц машиностроительных справочников.
Длина болта L подсчитывается по формуле
L = Ф1 +Ф2 + m +s + a + с, (1)
где Ф1 и Ф2 – толщина соединяемых деталей;
m – высота гайки;
s – толщина шайбы;
а – запас резьбы;
с – фаска резьбы;
a + с = 0,3d.
Рассчитав длину болта по приведенной выше формуле, необходимо подобрать по ГОСТ ближайшее стандартное значение (табл. 2).
П
На сборочных чертежах и чертежах общих видов применяют упрощенные изображения резьбовых соединений. ГОСТ 2.515 – 66 устанавливает правила упрошенного изображения крепежных деталей и соединений крепежными деталями.

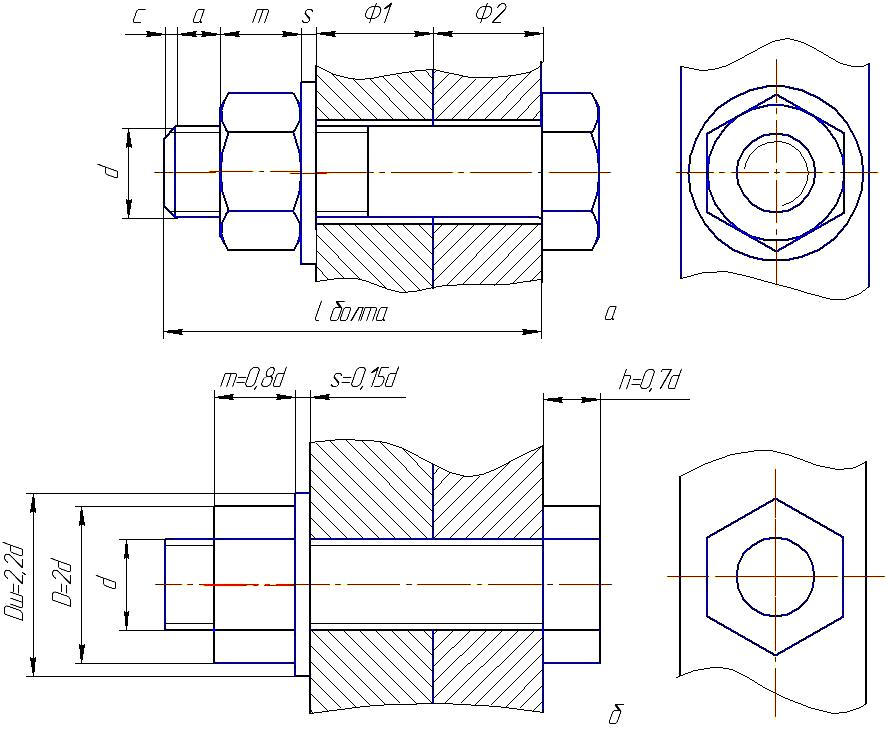

Рис. 1. Конструктивное (а) и упрощенное (б) изображение болтового соединения
Упрощенные изображения вычерчиваются по относительным размерам в зависимости от номинального диаметра резьбы (d) – рис. 1, б. На упрощенных изображениях резьба показывается по всей длине стержня; фаски, скругления не изображаются; зазоры между стержнем крепежной детали и отверстием не изображается. На видах, полученных проецированием на плоскость, перпендикулярную оси резьбы, резьба на стержне изображается одной окружностью, соответствующей наружному диаметру резьбы, шайба не показывается.
Пример расчета болтового соединения
Для соединения двух деталей (фланцев) толщиной 22 и 26мм (Ф1 и Ф2) с помощью болта (ГОСТ 7798 – 70), гайки (ГОСТ 5915 – 70) и шайбы (ГОСТ 11371 – 78) необходимо рассчитать длину болта и подобрать болт по ГОСТ 7798 – 70 (табл. 2). Задан параметр резьбы болта и гайки М16.
В соответствии с известным номинальным диаметром болта, гайки (16мм) высота гайки, взятая из таблицы 4, составляет 13мм, толщина шайбы – 3мм (табл. 5).
Подсчет длины болта по формуле (1) приведен ниже:
L = 22 + 26 +13 + 3 + 0,3х16 = 68,8мм
Для рассчитанной длины болта (68,8мм) из табл. 2 в первой колонке выбирается его длина ближайшая расчетной. В данном примере длина болта в соответствии с ГОСТ 7798 – 70 составляет 70мм.
Стандартные детали болтового соединения:
Болт М16х70.58 ГОСТ 7798 – 70
Гайка М16.5 ГОСТ 5915 – 70
Шайба 16.01 ГОСТ 11371 – 78
Таблица 1

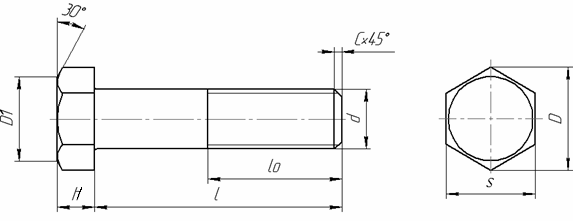

Болты с шестигранной головкой (нормальной точности)
по ГОСТ 7798 – 70 (исполнение 1)
О D1=(0.9….0.95)S C=0,1d сновные размеры болтов, мм |
|||||||||
d |
Шаг резьбы Р |
S |
H |
D |
R |
||||
Крупный |
Мелкий |
||||||||
6 |
1 |
- |
10 |
4 |
10,9 |
0,25….0,6 |
|||
8 |
1,25 |
1 |
13 |
5,3 |
14,2 |
0,4….1,1 |
|||
10 |
1,5 |
1,25 |
17 |
6,7 |
18,7 |
0,4….1,1 |
|||
12 |
1,75 |
1,25 |
19 |
7,5 |
20,9 |
0,5….1,6 |
|||
14 |
2 |
1,5 |
22 |
8,8 |
24,0 |
0,6….1,6 |
|||
16 |
2 |
1,5 |
24 |
10 |
26,7 |
0,6….1,6 |
|||
18 |
2,5 |
1,5 |
27 |
12 |
29,6 |
0,6….1,6 |
|||
20 |
2,5 |
1,5 |
30 |
12,5 |
33,0 |
0,8….2,2 |
|||
22 |
2,5 |
1,5 |
32 |
14 |
35,0 |
0,8….2,2 |
|||
24 |
3 |
2 |
36 |
15 |
39,6 |
0,8….2,2 |
|||
27 |
3 |
2 |
41 |
17 |
45,2 |
1….2,7 |
|||
30 |
3,5 |
2 |
46 |
18,7 |
50,9 |
1….2,7 |
|||
Пример условного обозначения болта с резьбой М12, крупным шагом, длиной 60мм:
Болт М12х60.58ГОСТ7798 – 70.
|
|||||||||
Таблица 2
Длина резьбы Lo при номинальном диаметре резьбы d и длине болта
d L |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
14 |
14 |
14 |
14 |
14 |
|
|
|
|
|
|
|
|
|
16 |
16 |
16 |
16 |
16 |
16 |
|
|
|
|
|
|
|
|
18 |
18 |
18 |
18 |
18 |
18 |
18 |
|
|
|
|
|
|
|
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
|
|
|
|
|
22 |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
|
|
|
|
|
|
25 |
18 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
|
|
|
|
28 |
18 |
22 |
28 |
28 |
28 |
28 |
28 |
|
|
|
|
|
|
30 |
18 |
22 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
|
|
|
32 |
18 |
22 |
26 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
|
|
|
35 |
18 |
22 |
26 |
30 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
|
|
38 |
18 |
22 |
26 |
30 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
|
|
40 |
18 |
22 |
26 |
30 |
34 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
45 |
18 |
22 |
26 |
30 |
34 |
38 |
45 |
45 |
45 |
45 |
45 |
45 |
|
50 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
50 |
50 |
50 |
50 |
50 |
50 |
55 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
55 |
55 |
55 |
55 |
55 |
60 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
60 |
60 |
60 |
60 |
65 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
65 |
65 |
65 |
70 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
70 |
70 |
75 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
75 |
80 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
80 |
85 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
85 |
90 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
95 |
|
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
100 |
|
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
105 |
|
|
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
110 |
|
|
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
115 |
|
|
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
120 |
|
|
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
130 |
|
|
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
Таблица 3
Гайки шестигранные (нормальной точности) по ГОСТ 5915 – 70
Исполнение 1 Исполнение 2
Р D1= (0,9…0,95)S азмеры, мм |
||||||||
d |
Шаг резьбы, P |
m |
S |
D |
||||
Крупный |
Мелкий |
|||||||
6 |
1 |
|
5 |
10 |
10,9 |
|||
8 |
1,25 |
1 |
6,5 |
13 |
14,2 |
|||
10 |
1,5 |
1,25 |
8 |
17 |
18,7 |
|||
12 |
1,75 |
1,25 |
10 |
19 |
20,9 |
|||
14 |
2 |
1,5 |
11 |
22 |
23,4 |
|||
16 |
2 |
1,5 |
13 |
24 |
26,2 |
|||
18 |
2,5 |
1,5 |
15 |
27 |
29,6 |
|||
20 |
2,5 |
1,5 |
16 |
30 |
33,0 |
|||
22 |
2,5 |
1,5 |
18 |
32 |
35,0 |
|||
24 |
3 |
2 |
19 |
36 |
39,6 |
|||
27 |
3 |
2 |
22 |
41 |
45,2 |
|||
30 |
3,5 |
2 |
24 |
46 |
50,8 |
|||
Пример условного обозначения гайки с резьбой М12, мелким шагом 1,25, исполнения 2, классом прочности 5:
Гайка
2М12
|
||||||||
1,25.5
ГОСТ 5915 – 70.
Таблица 4
Шайбы круглые по ГОСТ 11371 – 78
Исполнение 1 Исполнение 2
Р |
|||||||
Диаметр резьбы болта |
d1 |
d2 |
S |
C |
k |
||
не мeнее |
не более |
||||||
6 |
6,4 |
12 |
1,6 |
0,4 |
0,8 |
0,8 |
|
8 |
8,4 |
16 |
|||||
10 |
10,5 |
20 |
2,0 |
0,5 |
1,0 |
1,0 |
|
12 |
13,0 |
24 |
2,5 |
0,6 |
1,25 |
1,25 |
|
14 |
15,0 |
28 |
|||||
16 |
17,0 |
30 |
3,0 |
0,75 |
1,5 |
1,5 |
|
18 |
19,0 |
34 |
|||||
20 |
21,0 |
37 |
|||||
22 |
23,0 |
39 |
|||||
24 |
25,0 |
44 |
4,0 |
1,0 |
2,0 |
||
27 |
28,0 |
50 |
|||||
30 |
31,0 |
56 |
|||||
36 |
37,0 |
66 |
5,0 |
1,25 |
2,5 |
||
Пример условного обозначения шайбы исполнения 2, для болта с резьбой М10, из материала группы 01:
Шайба 2.10.01 ГОСТ 11371 – 78.
|
|||||||
