Лабораторная работа 1 Изучение основных видов механических передач и определение их характеристик
Цели работы: изучить конструкции и принцип действия механических передач; определить кинематические и силовые параметры передач.
Оборудование и инструменты: зубчатый редуктор, коробка передач, ременная передача, плакаты, миллиметровая линейка, штангенциркуль.
1 Предварительная подготовка :
Изучить по ГОСТ 2.770–68 условные графические изображения элементов механических передач и деталей машин.
По рекомендуемой литературе и конспекту лекций ознакомиться с механическими передачами; с конструкцией зубчатых редукторов, их назначением, областью применения и основными параметрами.
Проанализировать порядок выполнения работы и методы определения параметров редуктора, механических передач.
Теоретические сведения
Графические обозначения элементов кинематики (таблица 1).
Таблица 1 - Основные графические обозначения элементов кинематики
Наименование |
Обозначение |
|
|
|
1 Вал, валик, ось, стержень, шатун и т. п. |
|
|
|
|
2 Подшипники скольжения и качения на валу (без уточнения типа): а) радиальные б) упорные |
|
|
|
|
3 Муфта. Общее обозначение без уточнения типа |
|
|
|
|
4 Тормоз. Общее обозначение без уточнения типа |
|
|
|
|

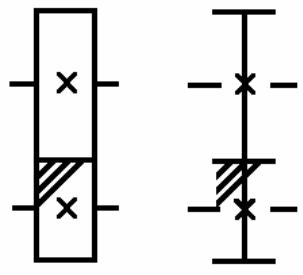

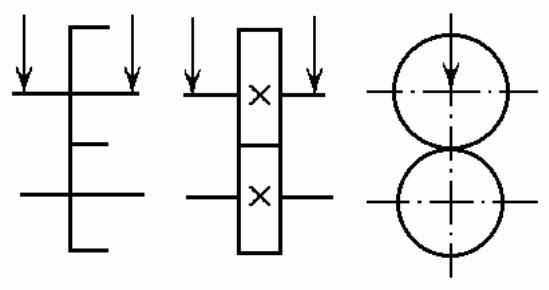

5 Передачи фрикционные: а) с цилиндрическими роликами |
|
|||
б) с коническими роликами |
|
|||

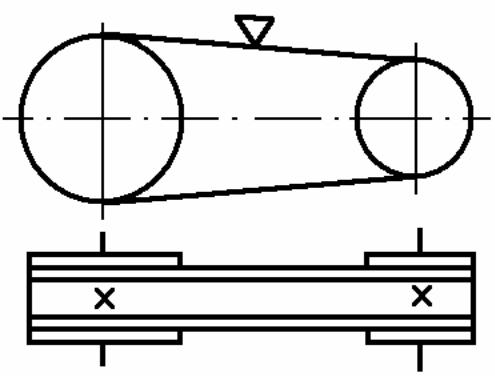

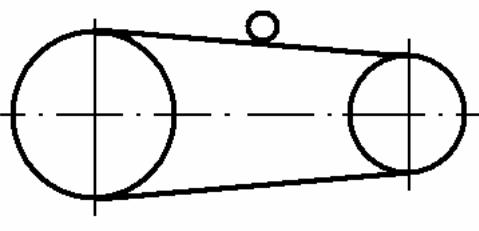

6 Передача ремнем без уточнения типа ремня |
|
|||

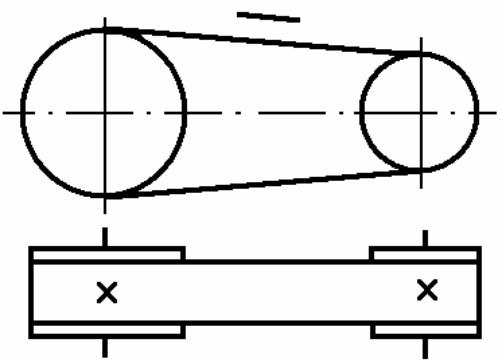

7 Передача плоским ремнем |
|
|||

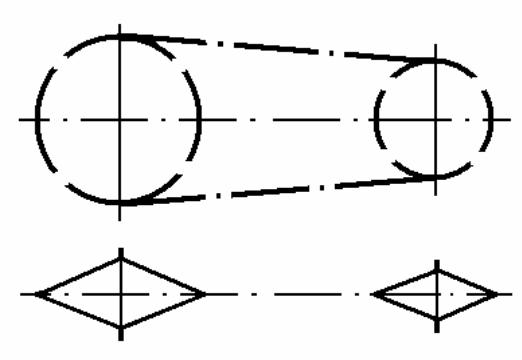

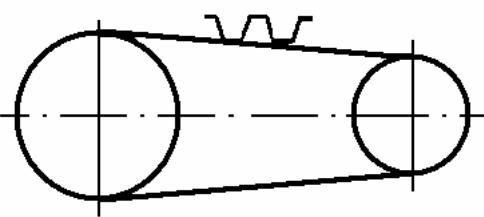

8 Передача клиновым ремнем |
|
|
||
9 Передача круглым ремнем |
|
|
||
10 Передача зубчатым ремнем |
|
|
||
11 Передача цепью, общее обозначение без уточнения типа цепи |
|
|

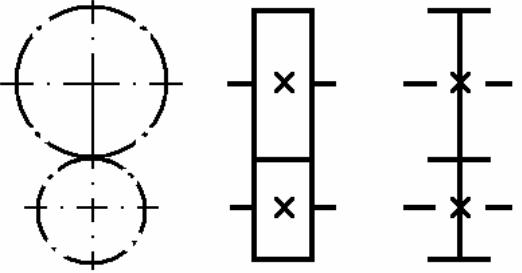

12 Передачи зубчатые (цилиндрические): а) внешнее зацепление (общее обозначение без уточнения типа зубьев)
б) то же, с прямыми, косыми и шевронными зубьями |
а)
|
|

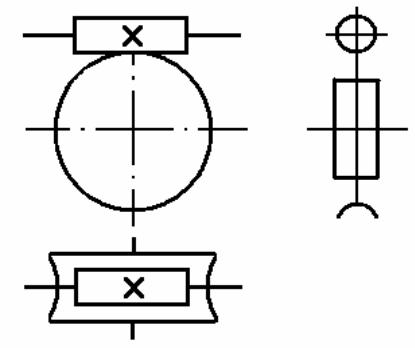

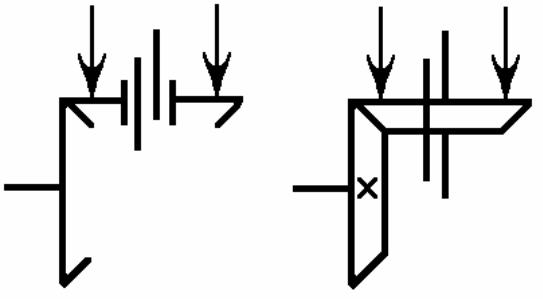

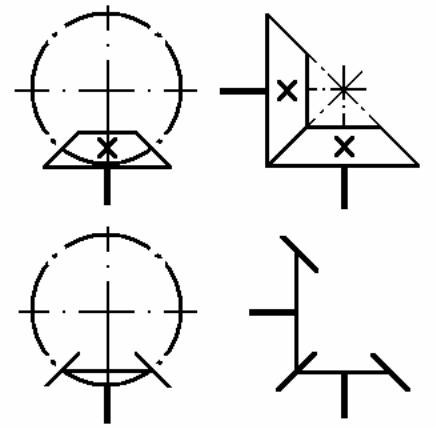

13 Передачи зубчатые с пересекающимися валами, конические |
|
|
14 Передачи зубчатые со скрещивающимися валами:
а) червячные с цилиндрическим червяком
|
а)
|
|
б) червячные глобоидные |
|
|

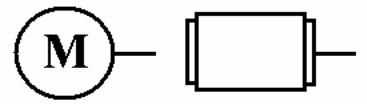

15 Электродвигатель |
|
1 – электродвигатель; 2 – муфта; 3 – клиноременная передача; 4 –вал; 5 – подшипник; 6 –зубчатая передача; 7 – цепная передача; 8 – РВМ(рабочий вал машины); 9 – корпус редуктора.
Рисунок 1 – Кинематическая схема привода для самостоятельного рас-
смотрения студентами
