Разработка принципиальной схемы
Ниже приведен фрагмент возможного варианта принципиальной схемы с прямым включением двигателя (без РОС).
Рис. 10.5. Фрагмент принципиальной схемы регулирования уровня жидкости
в резервуаре:
Х1,2,...,13 - клеммные зажимы ( клеммник ); ВУ1,ВУ2 - датчики уровней жидкости в резервуаре ( нижний и верхний уровни ); SF - автоматический выключатель защиты цепей автоматики; КТ - реле времени; HL 1,2,3 - сигнальные лампы наличия напряжения со стороны питающей сети, аварийного отключения насоса и включения двигателя привода насоса; КLУ - реле включения цепей управления (промежуточное реле); КК - тепловое реле защиты двигателя
При включении выключателя SF включается сигнальная лампа HL1 «Сеть», одновременно подается напряжение в цепи пуска. Реле управления КЬУ получает питание только в том случае, если уровень воды оказался ниже минимальной отметки (ВУ1). Получив питание, реле управления КLУ подключает к источнику остальные цепи автоматики. Если коллектор турбонасоса залит водой перед пуском, что необходимо для нормального его запуска, то через замкнутые контакты Кз, KL1 и КК получает питание катушка привода пускателя КМ, и двигатель запускается, приводя в движение насос. Реле времени КТ включается сразу после подачи напряжения в цепи управления контактом КЬУ. Замыкающийся контакт КТ с выдержкой времени на замыкание подает питание в цепи блокировки. Выдержка времени необходима для того, чтобы дать возможность насосу выйти на нормальный режим работы. Если за это время давление масла в системе смазки насоса не поднимется до требуемого уровня и давление воды Р коллекторе насоса не достигнет своего рабочего значения, контакты КДМ и (или) КДВ разомкнутся, и насос будет отключен аварийно с г помощью реле КL1. Это состояние и отключение насоса при затоплениях помещения насосной станции будет сигнализироваться с помощью сигнальной лампы НL2 «Аварийное отключение», которая получит питание через замыкающийся контакт КL1. В тех случаях, когда давление масла и воды будут иметь свои рабочие значения, насос после замыкания контакта КТ продолжит нормальную работу. Включенное состояние насоса сигнализируется сигнальной лампой НЬЗ «Насос включен».
Переключение режима работы «Ручное - автоматическое» может производиться с помощью переключателя общего назначения, как показано на рис. 10.6.
Рис. 10.6. Схема переключения режима работы «Ручной - автоматический»: SA - переключатель; SBC, SBQ - кнопки управления «Пуск» и «Стоп»; Р,О,A -положения переключателя SA, соответствующие режимам ручного управления. отключения и автоматического управления; КА - контакт, принадлежащий регулятору или устройству автоматики
Схема силовой цепи изображена на рис. 10.7.
Рис. 10.7. Принципиальная однолинейная схема силовой цепи автоматизированной насосной установки
Компоновка
В качестве конструктива в данном случае выбран ящик металлический настенного исполнения, рис. 10.8. На рисунке изображены только те элементы, которые присутствуют на фрагментах принципиальной схемы, показанной на рис. 10.5 и 10.6,

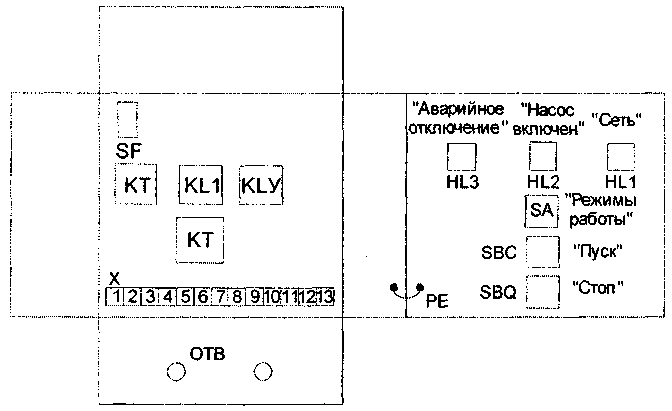

Рис. 10.8. Компоновка устройства автоматического регулирования уровня жидкости в резервуаре на плоской развертке ящика:
РЕ - перемычка между корпусом ящика и дверцей, электрически связанная с РЕ -проводником сети и обеспечивающая электробезопасность обслуживающего персонала; ОТВ - отверстия для «ввода - вывода» проводников или кабелей, соединяющих ящик
с внещними устройствами
Схема электрических соединений
Схема электрических соединений (монтажная схема) разрабатыва-ется на основе принципиальной схемы и компоновки. Монтажная схема и компоновка могут быть совмещены в тех случаях, когда количество элементов в конструируемом устройстве относительно невелико.

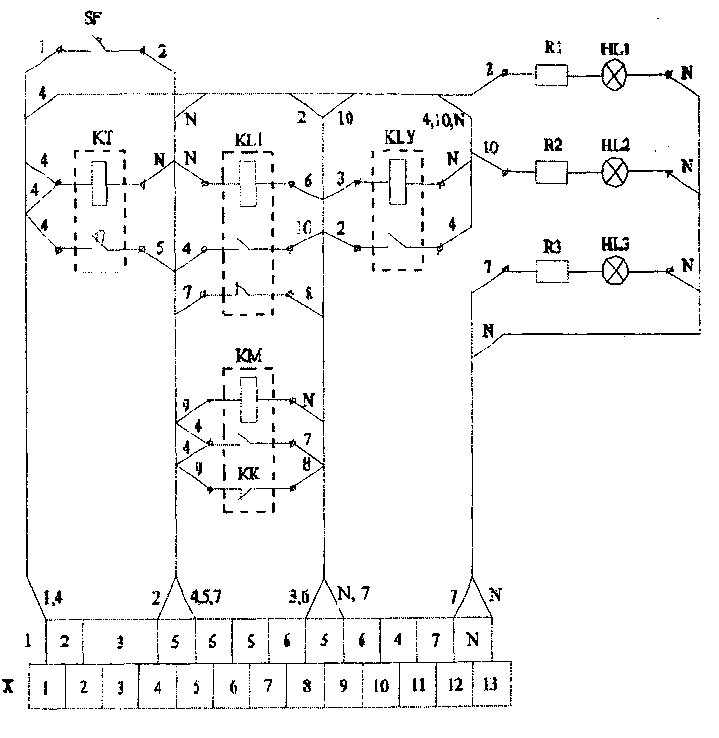

Рис. 10.9. Монтажная схема (фрагмент): 1-10-номера проводников
