8. Регуляторы
Регулятор - устройство, предназначенное для автоматического регулирования или управления объектом (та) или его параметром (а). Регулятор производится заводом-изготовителем как отдельное устройство с входными и выходными цепями, к которым подключаются внешние устройства (рис. 8.1).

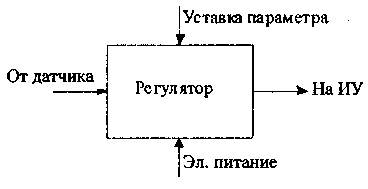

Рис. 8.1. Структурная схема регулятора
Существует большое количество различных видов регуляторов в зависимости от их назначения, принципов действия и конструкции. В области автоматизации установок общепромышленного назначения широко применяются регуляторы температуры. Они используются для автоматического регулирования температуры в приточных вентиляционных системах и системах отопления, в системах кондиционирования воздуха, в котельных и бойлерных установках, технологических установках и т.д. Типовая структурная схема регулятора температуры представлена на рис. 8.2.

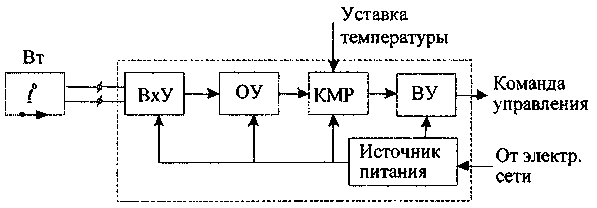

Рис. 8.2. Структурная схема регулятора температуры:
Вт - датчик температуры; ВхУ - входное устройство; ОУ - операционный усилитель; КМП - устройство сравнения (компаратор); ВУ - выходное устройство (коммутатор)
Сигнал, соответствующий температуре контролируемой среды, поступает от датчика температуры Вт на входное устройство ВхУ. В данной конструкции регулятора (рис. 8.2) в качестве датчика температуры предусмотрено использование термопары или терморезистора. Во входном устройстве сигнал преобразуется к виду, удобному для дальнейшей обработки, и передается на усилитель ОУ. Усиленный сигнал поступает на компаратор КМП, где производится сравнение получаемого сигнала и уставки температуры. По результатам этого сравнения в выходном устройстве ВУ формируется команда управления. Вид команды управления зависит от используемого принципа регулирования («включить - отключить» или «больше - меньше»). Мощность команды Отравления, получаемая с выходного устройства регулятора, достаточна 5р1я приведения в действие исполнительного устройства. Аналогичную структурную схему имеют все другие виды регуляторов. В качестве регулятора может быть использован универсальный микропроцессорный контроллер при наличии соответствующих внешних устройств. В зависимости от количества объектов или параметров регулирования регуляторы бывают одно-, двух- и многоканальными. По виду регулирования все регуляторы разделяются на три вида: двухпозиционные (работают с двухпозиционными исполнительными устройствами «включено - отключено»), ступенчатые (используют исполнительные устройства, имеющие несколько положений «включено» и несколько положений «отключено») и пропорциональные (с плавным регулированием).
На принципиальных схемах регуляторы могут изображаться в видах, показанных на рис. 8.3 и 8.4.

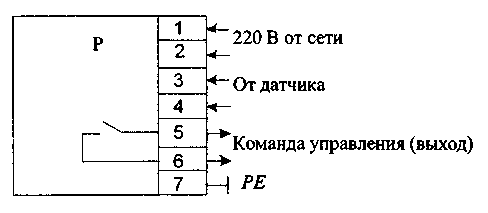

Рис. 8.3. Схема включения одноканального
одноступенчатого регулятора температуры
Рис. 8.4. Схема включения одноканального
трехступенчатого регулятора температуры
Регуляторы с двумя каналами на структурных схемах можно изображать в виде, показанном на рис. 8.5. Аналогично изображаются регуляторы с большим количеством каналов.

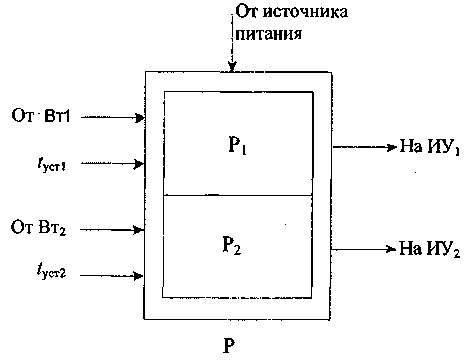

Рис. 8.5. Изображение двухканального одноступенчатого
регулятора на структурной схеме:
tуст.1 и tуст.2 - уставки температуры по каналам; ИУ1 ИУ2 - исполнительные устройства; Bт1 и Вт2- датчики температуры; Р1, Р2 - каналы регулятора
Регуляторы температуры реализуют один их трех возможных, принципов регулирования.
