Рекомендации по монтажу проводов.

1. Монтажные проводники нарезают необходимой длины, используя ножницы по металлу

или бокорезы. Длина проводников определяется размерами изделия и трассой их прокладки.

Провод прокладывается между точками его монтажа и тем самым определяется его длина.

2. Снятие изоляции с концов проводников производится специальным устройством для

снятия изоляции или при помощи бокорезов. При этом бокорезы необходимо держать таким

образом, чтобы их режущие кромки прорезали только слой изоляции и не задевали

токопроводящюю жилу. Снятие изоляции производят отрезками по 4 -6мм. Если ее необходимо

снять на большую длину – это выполняют в несколько приемов.

3. Зачистить токопроводящюю жилу до блеска наждачной бумагой или монтерским

ножом, зачищенный участок провода руками не трогать.

4. Подготовленным паяльником пролудить зачищенные участки проводников. Для этого

на проводник нанести слой расплавленной канифоли или жидкого флюса, взять паяльником

капельку припоя, приложить к проводнику и прогреть так, чтобы припой равномерно растекся

по поверхности проводника. В местах, где припой не покрыл поверхность проводника,

необходимо потереть жалом паяльника с канифолью и припоем. Облудить проводник со всех

сторон, поворачивая его. Для облуживания удобно использовать подкладку из картона или

тонкой фанеры, на которую нанести немного канифоли и в этом месте производить лужение.

5. Удалить излишки припоя с проводника паяльником. Для этого паяльником с

небольшим количеством припоя и канифоли прогревать проводник, находящийся в

вертикальном положении, как бы скатывая припой с проводника вниз. Жила должна быть

гладкой, блестящей, равномерно покрыта припоем.

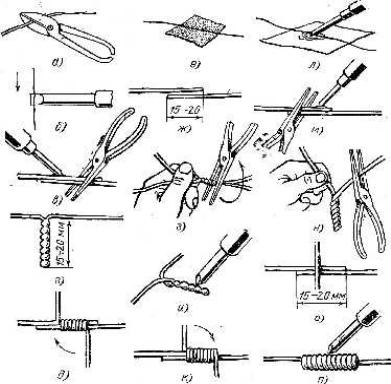

Соединение проводников пайкой.

После облуживания проводников выполняют их сращивание, или припаивают к

монтажным лепесткам схемы. Сращивание проводников может выполняться несколькими

способами:

1. встык – при этом один проводник накладывается на другой и место их контакта

пропаивается (рис. в, ж, м ); Для этого выровнять обе жилы, уложить их параллельно на

протяжении 15 -20мм., зафиксировать с одной стороны пинцетом или плоскогубцами и

выполнить пайку, перенести пинцет на запаянную часть соединения и пропаять оставшуюся

часть проводников. Контуры проводников должны просматриваться через припой.

2. скруткой – при этом проводники в месте контакта скручиваются между собой и место

скрутки пропаивается (рис. г, и ). Для этого берутся две луженые жилы, скручиваются между

собой по длине 20мм. Длинные концы проводников разгибаются в противоположные стороны,

скрутка обрезается до 15мм., и пропаивается.

3. бандажным способом – при этом соединяемые проводники в месте контакта

обворачиваются луженым медным проводом и пропаивается (рис. д, к, п. ). Для этого уложить

две жилы параллельно на длину 15мм, а третью жилу уложить поперек их. Затем обмотать

третьим проводом два первых, виток к витку вправо и влево, излишки провода обрезать

бокорезами, выполнить пайку.

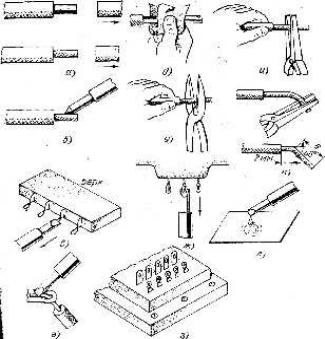

Технология монтажа проводов на лепестках и гребенках

Работа выполняется в следующем порядке:

1. Снять бокорезами изоляцию с проводов на 8 -10мм. (рис.а.).

2. Зачистить оголенную часть жил монтерским ножом или наждачной бумагой (рис.д).

3. Многопроволочную жилу плотно свернуть, если проволоки жилы жесткие, то

использовать для их сворачивания плоскогубцы без насечек (рис.и).

4. Залудить жилы таким образом, чтобы изоляция не оплавилась и не загрязнилась (рис.б).

5. Откусить излишки жилы на расстоянии 8мм. от изоляции (рис.е).

6. Изогнуть жилу пинцетом под углом 45 градусов (рис.к).

7. Подготовить к пайке гребенку с лепестками или узел аппаратуры связи. Для этого

необходимо лепестки и монтажные контакты облудить так, чтобы отверстия в них остались не

запаянными, при этом количество припоя использовать минимальное, канифоль в достаточном

объеме (рис. в, ж.).

8. Пинцетом вставить жилу по центру отверстия, плотно прижать к лепестку и выполнить

пайку (рис. г.) так, чтобы отверстие лепестка было заполнено припоем и через него

просматривался контур жилы.

9. Для предотвращения прожога изоляции проводов их распайку рекомендуется

проводить слева на право и снизу вверх.
