3. Дробление клинкера

Измельчение клинкера происходит в одно стадийное дробление.

Для измельчения цементного клинкера оптимально применять конусные дробилки рис 6, так как с их помощью можно эффективно измельчать очень твердые породы.

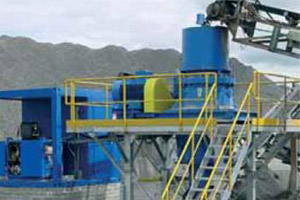

Рис 6 Конусная дробилка KDC 33 FP

Все существующие конусные дробилки обладают рядом недостатков, таких как недостаточная надежность и сложность конструкций и др., но все эти проблемы решены в новой дробилке KDC-33 FP.

Конусная дробилка марки KDC-33 FP, имеет ряд преимуществ перед другими дробилками, эта дробилка оснащена системой управления, позволяющей упростить процесс эксплуатации и максимально использовать мощность дробилки. В настоящее время можно изменять параметры дробилки в режиме on-line, повышать качество продукции и следить за эксплуатационными величинами, в частности за давлением в гидравлике, потребляемой мощностью привода, величиной выходного зазора и температурой смазочного масла. Система компьютерного управления постоянно обрабатывает и оптимизирует работу дробилки, возникшие неисправности отслеживаются и регистрируются.[13]

4. Помол

Помол всех компонентов может, осуществляется шаровых, струйных и др. мельницах.

Шаровые мельницы является очень эффективным мельничным оборудованием для помола материалов в тонкий порошок. Но существуют недостатки это большие габаритные размеры, и высокий расход энергии, высокий процент износа оборудования и низкая эффективность измельчения.

Рис 7 Шаровая мельница

В нашем технологическом процессе, что бы избежать все эти проблемы эффективно использовать противоточные струйные мельницы рис 8.

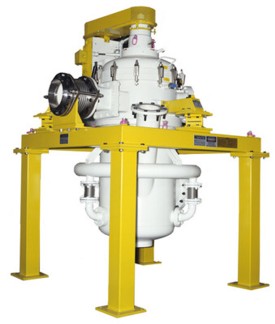

Рис 8 Противоточной струйная мельница

Преимуществами противоточной струйной мельницы по сравнению с измельчителями с мелющими телами или валками той же производительности являются: малогабаритность, относительно малый вес, бесшумная работа, меньший износ оборудования по сравнению с другими мельницами, невысокая цена, стационарная установка, всего один или два простых движущихся узла малой мощности. Её недостаток – несколько более высокие затраты электроэнергии на привод компрессоров, но там, где есть недорогой пар (теплоэлектростанции) использование струйных мельниц для помола угля (если ТЭЦ работает на угле) наиболее целесообразно. Тем более, что эти мельницы могут работать при не пиковой нагрузке, например, в ночное время. [12]

5.Сепарация.

Крупные частицы оседают во внутреннем конусе и по патрубку возвращаются в мельницу на домол, а мелкие увлекаются восходящим потоком воздуха вверх.

В верхней части сепаратора поток проходит через отбойные лопасти и отбрасывается вентилятором к стенкам наружного конуса (корпуса). Выделенные из потока частицы по кольцевому пространству опускаются вниз к течке готового продукта.

Тонкость готового продукта регулируют поворотом лопаток направляющего аппарата и изменением при помощи ручки положения горизонтальной лепестковой диафрагмы-заслонки. При этом изменяется скорость восходящего потока воздуха, что приводит к соответственному уменьшению или увеличению крупности частиц уносимой фракции.

Очищенный от частиц продукта воздух засасывается вентилятором через направляющий аппарат во внутренний конус, где он снова подхватывает частицы разбрасываемого диском материала.

Сортируемый материал поступает на быстро вращающийся диск через загрузочную воронку и полый вал. Под действием центробежных сил частицы материала отбрасываются к стенкам внутреннего конуса, где попадают в восходящий поток воздуха, создаваемого вентилятором.

Механические сепараторы эффективно работают с одно- и двухкамерными шаровыми мельницами при помоле цемента по замкнотому циклу.

Рис 9.Сепаратор СПЦВ.

Преимущества сепаратора СПЦВ: малое энергопотребление , большой процент сепарации , не высокая цена по сравнению с другими сепараторами.
