Завдання № 10 тестового контролю знань зі статики

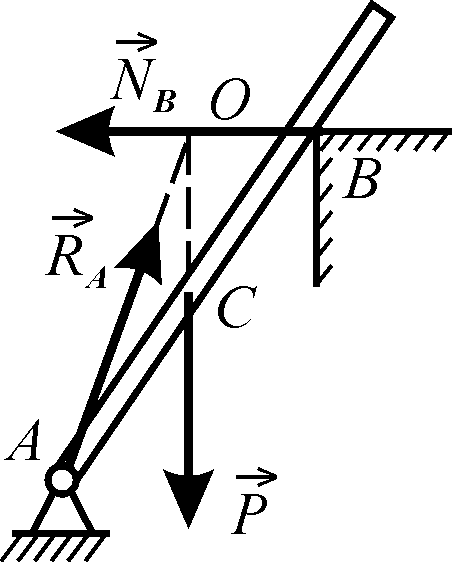

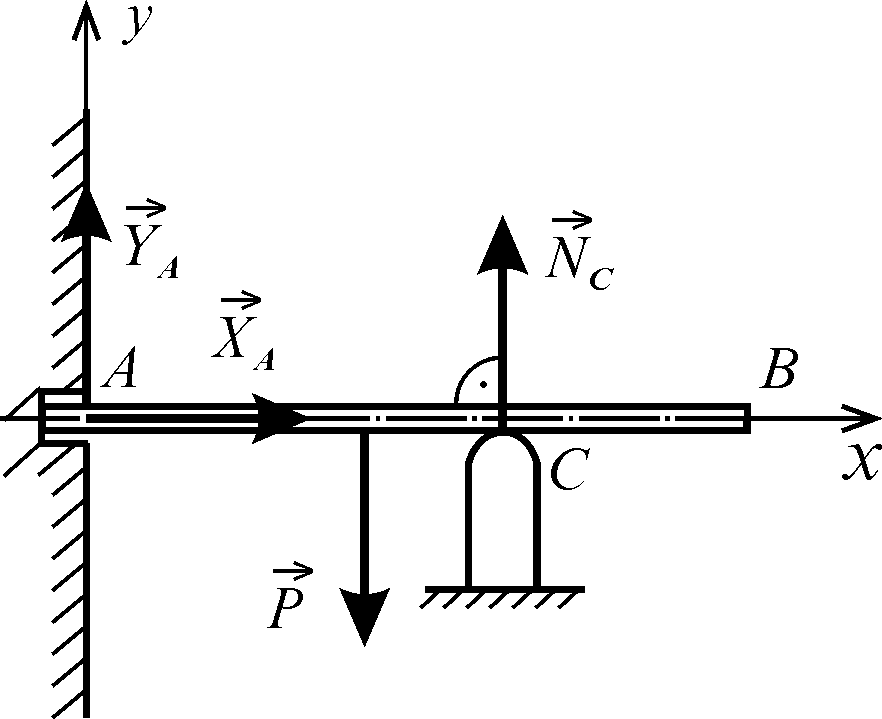

1. Вкажіть рисунок, на якому правильно показано напрямки реакцій в’язей.

1)	2)

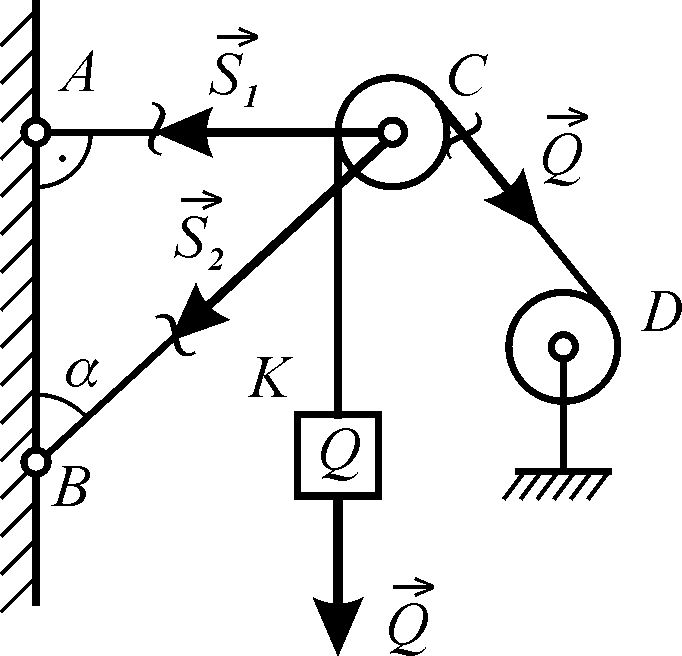

В – точкова опора; А – нерухома циліндрична опора.	СА, СВ – однорідні стрижні; КСD – трос.
3)	4)

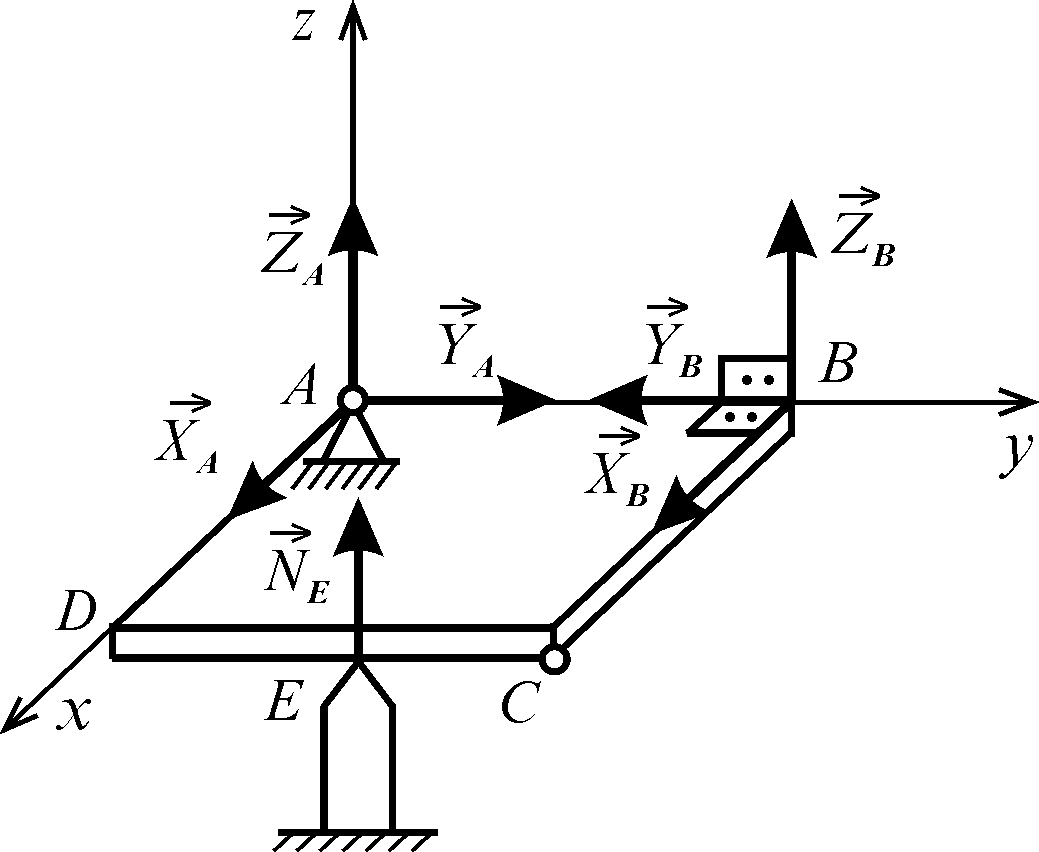

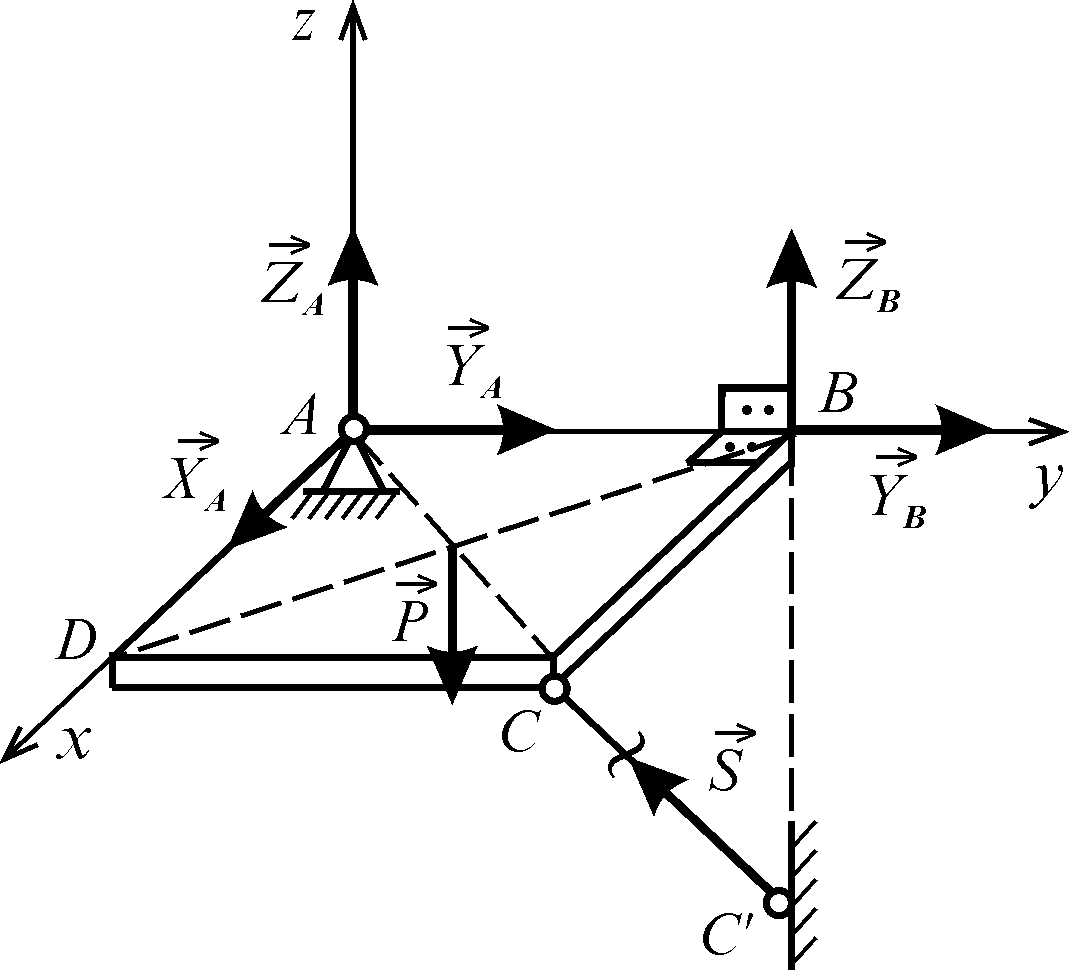

А – кульовий шарнір; В – циліндричний шарнір (циліндрична петля); СС’ – стрижень.	А – кульовий шарнір; В – циліндричний шарнір (циліндрична петля); Е – точкова опора.
5) А – заробка; С – опукла поверхня.

2. Якщо до твердого тіла прикласти дві рівні за модулем сили, що діють вздовж однієї прямої і спрямовані у протилежні сторони, то стан тіла_________.

1) __ “зміниться”.

2) __ “не зміниться тільки тоді, якщо тіло до прикладання цих сил було у спокої”.

3) __ “зміниться тільки тоді, якщо тіло до прикладання сил рухалось рівномірно і прямолінійно”.

4) __ “не зміниться тільки тоді, якщо до тіла прикласти момент однієї із сил відносно центра ваги тіла”.

5) __ “не зміниться”.

3. Дайте правильне закінчення методу Пуансо.

Силу, що діє на тверде тіло в деякій точці, _________.

1) __ “можна переносити у будь-яку точку тіла, не порушуючи її дії на тверде тіло, якщо при цьому прикласти пару сил, момент якої векторно дорівнює моменту заданої сили відносно точки переносу”.

2) __ “не можна переносити в іншу точку тіла”.

3) __ “можна переносити у будь-яку точку тіла”.

4) __ “можна переносити вздовж лінії дії цієї сили в іншу точку тіла”.

5) __ “можна, не порушуючи її дії на тверде тіло, паралельно переносити в будь-яку точку тіла”.

4. Як напрямлена рівнодійна плоскої системи збіжних сил, якщо сума проекцій цих сил на вісь дорівнює нулеві?

1) __ “збігається з напрямом осі ”.

2) __ “паралельно осі ”.

3) __ “перпендикулярно до осі ”.

4) __ “має напрям, протилежний осі ”.

5) __ “має напрям, перпендикулярний до площини ”.

5. Чим можна замінити плоску збіжну систему сил?

1) __ “парою сил”.

2) __ “силою і парою сил”.

3) __ “двома довільними силами”.

4) __ “рівнодійною, що лежить у площині дії сил”.

5) __ “динамою”.

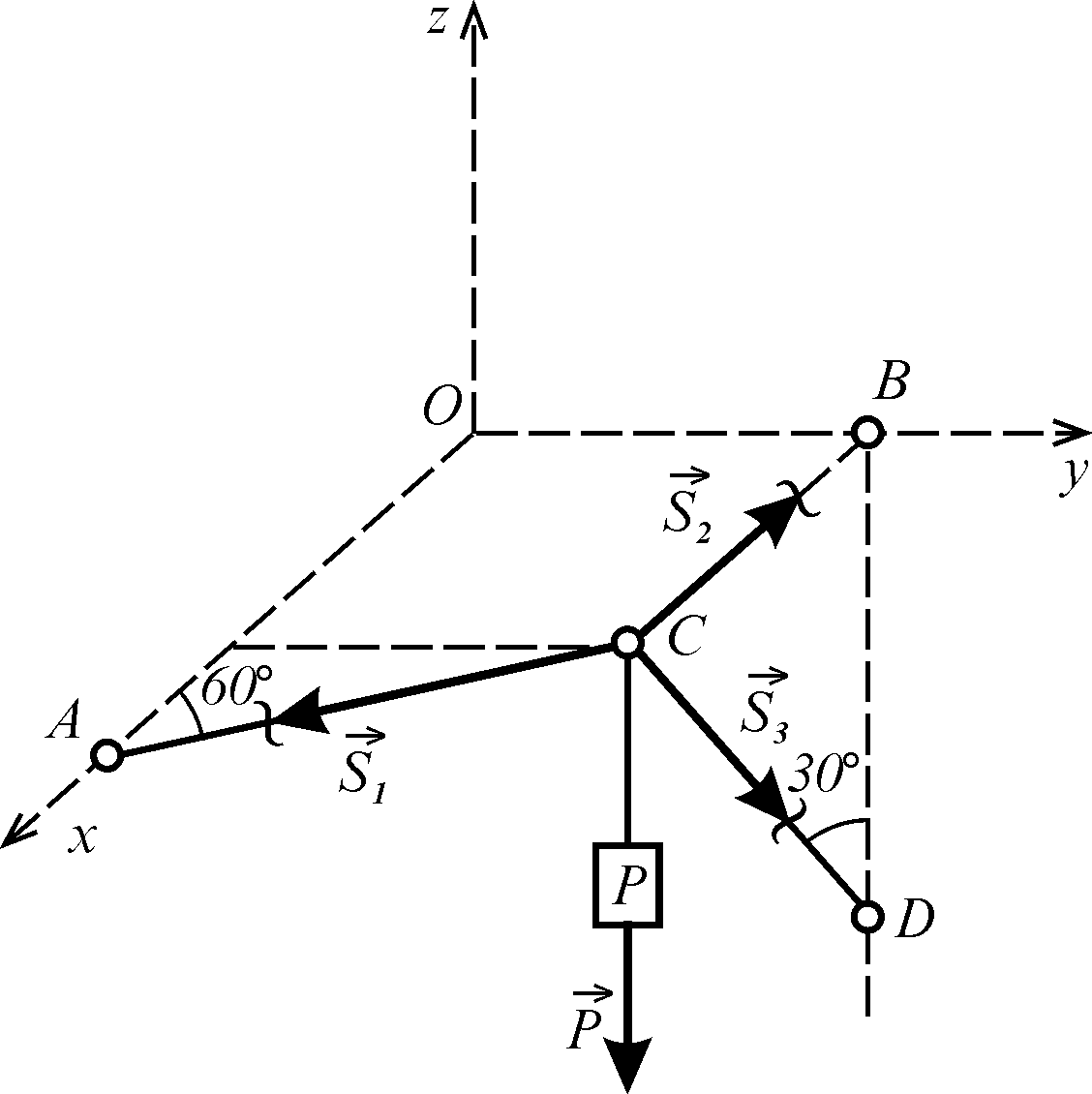

6. Визначіть правильний вираз запису суми проекцій зусиль в стрижнях СА, СВ, СД та ваги вантажу Р на координатні осі.

1. ;

;

.

2. ;

;

.

3. ;

;

.

4. ;

;

.

5. ;

;

.

7. Визначіть зусилля в стрижнях 1, 2 і 3 системи трьох стрижнів, навантажених у вузлі В силою ІІ , якщо F = 100Н, ОС=3 м, ОА = 4 м; . Реакції в стрижнях спрямувати від шарніра В.

1) Н; Н; Н. 2) Н; Н; Н. 3) Н; Н; Н. 4) Н; Н; Н. 5) Н; Н; Н.

ДОВІЛЬНА ПЛОСКА СИСТЕМА СИЛ.

МОДУЛЬ 2

Завдання № 1

тестового контролю знань зі статики

1. Довільна плоска система сил – це система сил, лінії дії яких_____________.

1) __ “паралельні”.

2) __ “довільно лежать у одній площині”.

3) __ “перетинаються в одній точці”.

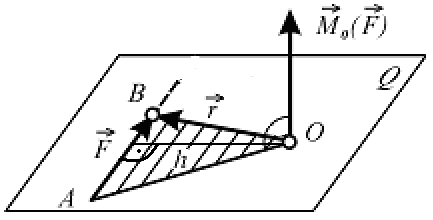

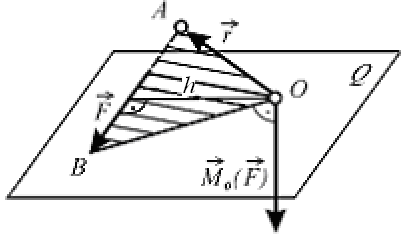

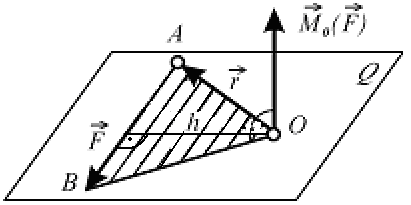

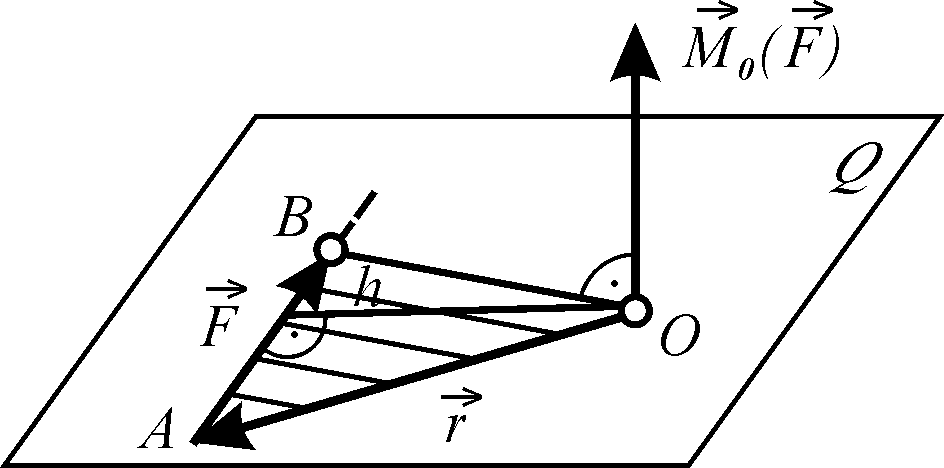

2. Вкажіть рисунок, на якому правильно показано напрямок вектора моменту сили відносно точки і його числове значення.

1)	2)
.	.
3)	4)
.	.
5)

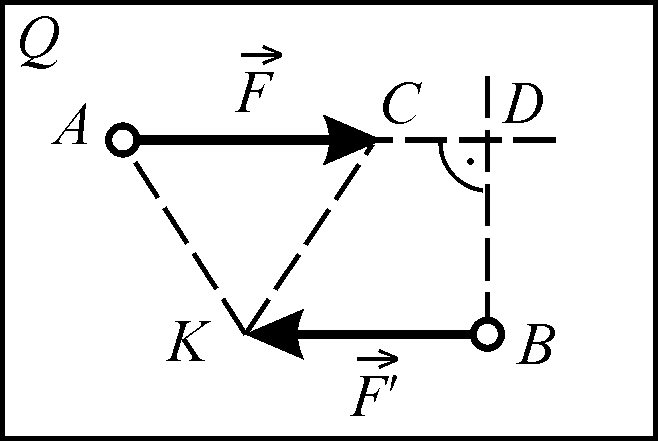

3. Визначіть правильність записаних виразів модулів моменту пари сил .

1) .

2) .

3) .

4) .

5) .

4. Довільна плоска система сил може бути зведена до _______

1) __ “нуля; до пари сил; до рівнодійної”.

2) __ “динами”.

3) __ “двох мимобіжних сил”.

4) __ “пари сил і до рівнодійної”.

5) __ “нуля і до пари сил”.

5. Якщо пару сил в площині її дії перенести в будь-яке положення, не змінюючи її модуль і напрямок, то дія пари сил на тверде тіло _________.

1) __ “зміниться”.

2) __ “не зміниться”.

3) __ “може змінитися”.

6. Визначіть правильність записаних виразів проекцій сил на координатні осі і моментів цих сил відносно точок для рами AEDB.

1) ;

;

.

2) ;

;

.

3) ;

;

.

4) ;

;

.

5) ;

;

.

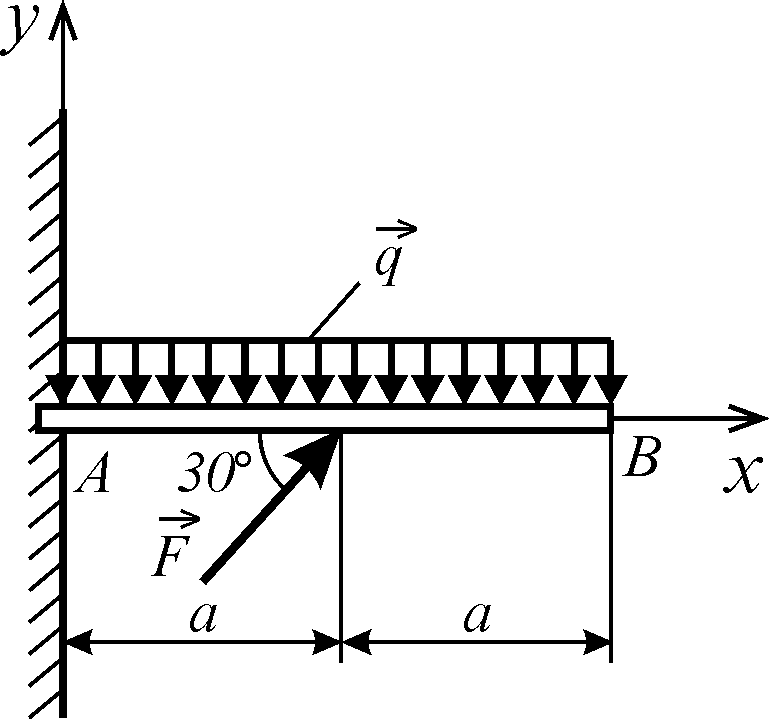

7. Визначіть реакції заробки А консольної балки АВ, якщо складові реакції в’язі спрямовані в напрямках декартових координатних осей Аxy, показаних на рисунку, момент реакції в’язі спрямований проти ходу годинникової стрілки і кН; кН/м; м.

1) кН; кН; .

2) кН; кН; .

3) кН; кН; .

4) кН; кН; .

5) кН; кН; .
