3. Расчет низкотемпературных трубопроводов по нормированной линейной плотности теплового потока

Расчет толщины теплоизоляционного слоя в низкотемпературных трубопроводах (с диаметром менее 2 м) проводится различными способами в зависимости от поставленных задач.

Можно выделить 3 способа:

1. По нормированной линейной плотности теплового потока

2. С целью предотвращения конденсации влаги из окр. воздуха на внешней поверхности изоляционной конструкции.

3. По заданному значению повышению температуры хладоносителя, транспортируемого по трубопроводу.

Расчет по нормированной линейной плотности теплового потока

- температура наружного воздуха, рекомендуют принимать равной средней за год, если трубопровод находится на открытом воздухе (по СНИП); если в помещении то

- тем-ра среды находящаяся в трубопроводе;

- коэф-т теплоотдачи от наружного воздуха к наружной поверхности изоляции конструкции, . Он зависит: от покрытия ( с малым коэф-м излучения – оцинкованная сталь, алюминиевые листы, с высоким коэф-м излучения – штукатурка, краски); от положения трубопровода ( горизонтальное - меньше , вертикальное – больше); и при расположении на открытом воздухе зависит от скорости воздуха (чем выше скорость, тем больше ).

- коэф-т теплоотдачи от внутренней пов-ти трубы к среде. Зависит от вида среды, агрегатного состояния среды, режима течения среды и др.

- коэф-т теплопроводности изоляционного материала, .

- коэф-т теплопроводности материала трубы.

Из рисунка следует:

- термическое сопротивление передачи теплоты от наружного воздуха к наружной пов-ти ограждения.

- термическое сопротивление передачи теплоты через слой ТИМ.

- термическое сопротивление передачи теплоты через материал требопровода. В дальнейших расчетах этой величиной пренебрегаем из-за малости по сравнению с

.

- термическое сопротивление передачи теплоты от внутреней пов-ти к среде, в расчетах пренебрегают.

Принимая во внимание эти допущения:

Из формулы выразим :

, ,

Для расчета используют метод последовательных приближений.

7. Схемы трубопроводов систем холодоснабжения вентиляторных доводчиков

Вентиляторный доводчик включает: вентилятор, теплообменник, фильтр для очистки воздуха и пульт управления. В помещении доводчик может быть установлен: под окном, на стене, на потолке. Теплообменник доводчика может быть одноконтурным и двухконтурным. В зависимости от времени года в ТО подается или горячий теплоноситель или хладоноситель. В двухконтурный ТО один контур подключен к линии подачи хладоносителя, а второй к линии теплоносителя.

Схемы трубопроводов системы тепло- и холодоснабжения могут быть:

1. Двухтрубными

2. Трехтрубными

3. Четырехтрубными

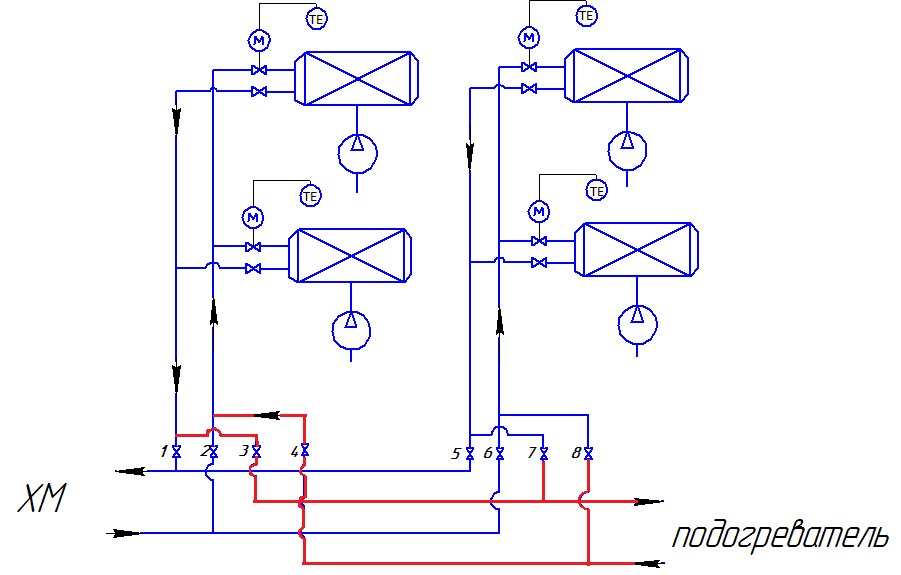

Двухтрубные применяются обычно при реконструкции зданий, когда стеснены условия для прокладки трубопроводов. При строительстве новых зданий двухтрубные позволяют сэкономить трубопроводы и арматуру. Эти системы наиболее подходят для зданий с четко разграничными фасадами при отсутствии резких различий в тепловых нагрузок в помещении на одном фасаде.

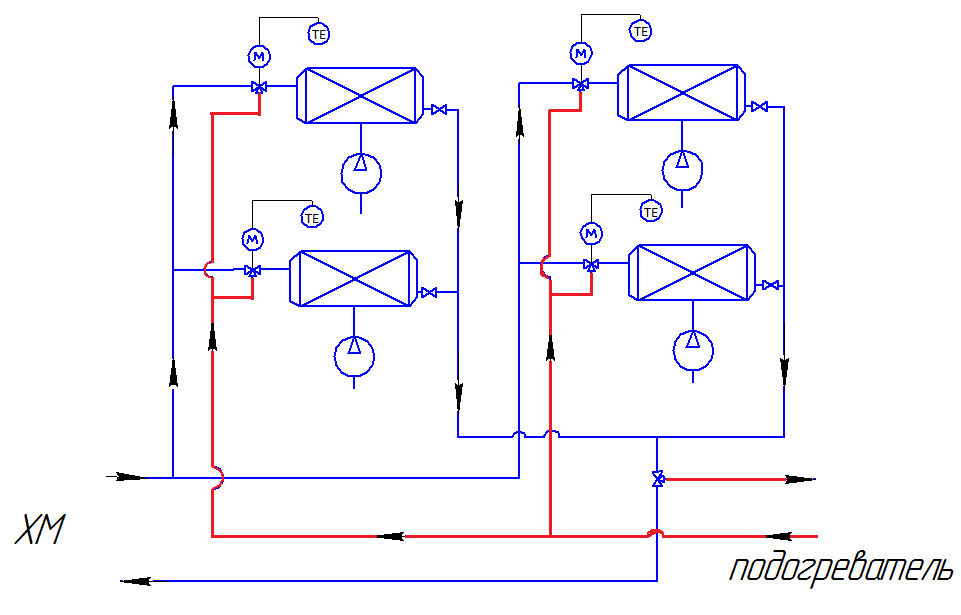

Трехтрубная система предуссматривает трубопровод подачи хладонасителя, теплоносителя и сливного трубопровода для отвода хладоносителя или теплоносителя. В теплый период года подается хладоноситель, в холодный теплоноситель, а в переходный и хладо- и теплоноситель.

Преимущество этой системы:

1. Гибкость и быстрая реакция на изменение температуро-влажностного режима в помещении.

2. Отсутствие необходимости в зональном переключении с режима на режим.

Недостатки:

1) Потери теплоты и холода при смешивании потоков в сливном трубопроводе

,

2) Гидравлическая взаимосвязь контура охлаждения и отопления

3) Установка дополнительных устройств автоматического регулирования

Четырехтрубная система предуссматривает наличие отдельных подающих и обратных трубопроводов как для хладо- так и для теплоносителя. Если в доводчике установлен ТО с 2-мя контурами, то четырехтрубная система применяется всегда.
