5.2.3 Розміри на вигляді зліва
Command: dimlinear
Specify first extension line origin or <select object>: 215,125 <Enter>
Specify second extension line origin: @30,0 <Enter>
Specify dimension line location or
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: @0,–15 <Enter>
Dimension text = 30
Command: dimlinear
Specify first extension line origin or <select object>: 260,125 <Enter>
Specify second extension line origin: @0,10 <Enter>
Specify dimension line location or
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: @15,0 <Enter>
Dimension text = 10
5.3 Проставлення радіуса
Command: dimradius
Select arc or circle: (Вкажіть маніпулятором довільну точку дуги)
Dimension text = 20
Specify dimension line location or [Mtext/Text/Angle]: <Enter>
6 Виконання штриховки на розрізах
Command: bhatch
У полі Pattern (Шаблон) натиснути світлову кнопку […], вибрати розділ ANSI, в ньому тип штриховки ANSI31 та натиснути світлову кнопку [OK].
Натиснути світлову кнопку [Pick Points] та вказати маніпулятором точку в середині поля штриховки на кресленні. Натиснути на клавішу <Enter> та на світлову кнопку [OK].
Лабораторна робота № 4
Назва роботи: Тривимірні об’єкти.
Зміст роботи: За наведеними у таблиці 2 варіантами та схемою на рис. 4 викреслити геометричні фігури (дві призми різних розмірів)‚ а також розташовану поряд у будь-якому місці відносно призм одну об’ємну фігуру (сферу‚ напівсферу‚ конус‚ зрізаний конус‚ піраміду‚ тор, гіперболічний параболоїд, клин). Накреслені об’єкти представляються на одному робочому полі‚ поділеному на 4 частини в двох аксонометричних виглядах та у двох перспективних зображеннях із різних точок зору.
Мета роботи:
– Ознайомлення і практичне засвоєння студентами методів креслень тривимірних об’єктів.
– Відпрацювання навичок креслення об’єктів у перспективному зображенні зі зміною позиції точки зору та напрямку погляду.
– Засвоєння керування кількома графічними вікнами.
Зразок виконання завдання подається на рис. 5.
1. Побудова призм
Command: 3d
Initializing... 3D Objects loaded.
Enter an option
[Box/Cone/DIsh/DOme/Mesh/Pyramid/Sphere/Torus/Wedge]: box <Enter>
Specify corner point of box: 50,50 <Enter>
Specify length of box: 50 <Enter>
Specify width of box or [Cube]: 30 <Enter>
Specify height of box: 40 <Enter>
Specify rotation angle of box about the Z axis or [Reference]: 0 <Enter>
Command: 3d
Enter an option
[Box/Cone/DIsh/DOme/Mesh/Pyramid/Sphere/Torus/Wedge]: box <Enter>
Specify corner point of box: 100,70 <Enter>
Specify length of box: 30 <Enter>
Таблиця 2
№ вар. |
b |
l |
h |
b1 |
l1 |
h1 |
x |
y |
об’ємна фігура |
1 |
10 |
80 |
90 |
50 |
25 |
50 |
0 |
15 |
конус (cone) |
2 |
20 |
75 |
90 |
55 |
30 |
50 |
5 |
20 |
конус (cone) |
3 |
30 |
70 |
90 |
60 |
35 |
50 |
10 |
0 |
конус (cone) |
4 |
40 |
65 |
90 |
65 |
40 |
50 |
0 |
30 |
конус (cone) |
5 |
50 |
60 |
90 |
70 |
45 |
50 |
15 |
40 |
сфера (sphere) |
6 |
60 |
55 |
90 |
75 |
50 |
50 |
5 |
10 |
сфера (sphere) |
7 |
70 |
50 |
90 |
80 |
55 |
50 |
0 |
15 |
сфера (sphere) |
8 |
80 |
45 |
90 |
60 |
60 |
50 |
10 |
0 |
сфера (sphere) |
9 |
15 |
40 |
90 |
65 |
65 |
50 |
15 |
5 |
клин (wedge) |
10 |
25 |
35 |
90 |
70 |
70 |
50 |
0 |
10 |
клин (wedge) |
11 |
35 |
30 |
90 |
75 |
75 |
50 |
5 |
10 |
клин (wedge) |
12 |
45 |
25 |
90 |
80 |
80 |
50 |
10 |
0 |
клин (wedge) |
13 |
55 |
20 |
40 |
80 |
60 |
80 |
0 |
15 |
піраміда (pyramid) |
14 |
65 |
80 |
40 |
70 |
45 |
80 |
15 |
30 |
піраміда (pyramid) |
15 |
75 |
75 |
40 |
75 |
35 |
80 |
5 |
40 |
піраміда (pyramid) |
16 |
85 |
60 |
40 |
60 |
50 |
80 |
0 |
10 |
піраміда (pyramid) |
17 |
70 |
80 |
40 |
65 |
60 |
80 |
10 |
0 |
тор (torus) |
18 |
60 |
70 |
40 |
80 |
50 |
80 |
15 |
15 |
тор (torus) |
19 |
50 |
80 |
40 |
75 |
60 |
80 |
0 |
20 |
тор (torus) |
20 |
40 |
60 |
40 |
70 |
80 |
80 |
5 |
5 |
тор (torus) |
21 |
30 |
50 |
40 |
65 |
70 |
80 |
10 |
0 |
купол (dome) |
22 |
20 |
60 |
40 |
80 |
80 |
80 |
0 |
10 |
купол (dome) |
23 |
10 |
50 |
40 |
75 |
60 |
80 |
15 |
0 |
купол (dome) |
24 |
55 |
35 |
40 |
60 |
75 |
80 |
5 |
15 |
купол (dome) |
25 |
45 |
45 |
40 |
65 |
80 |
80 |
0 |
10 |
гіпар (mesh) |
26 |
35 |
60 |
40 |
50 |
40 |
80 |
10 |
0 |
гіпар (mesh) |

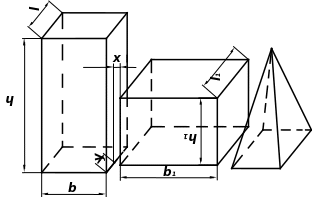

Рис. 4
Specify width of box or [Cube]: 40 <Enter>
Specify height of box: 80 <Enter>
Specify rotation angle of box about the Z axis or [Reference]: 0 <Enter>
2. ПОБУДОВА НАПІВСФЕРИ
Command: 3d <Enter>
Enter an option
[Box/Cone/DIsh/DOme/Mesh/Pyramid/Sphere/Torus/Wedge]: dome <Enter>
Specify center point of dome: 180,90 <Enter>
Specify radius of dome or [Diameter]: 30 <Enter>
Enter number of longitudinal segments for surface of dome <16>: <Enter>
Enter number of latitudinal segments for surface of dome <8>: <Enter>
3. ВІДОБРАЖЕННЯ НА ЕКРАНІ КІЛЬКОХ ГРАФІЧНИХ ВІКОН
Command : vports
На екрані з’являється діалогове вікно Viewports (робоче вікно). Прийняти число вікон із значенням 4. Для цього вибрати у списку Standard viewports пункт Four:Equal. Натиснути [OK].
4. НАОЧНІ ЗОБРАЖЕННЯ ОБ’ЄКТІВ
4.1 Аксонометричні зображення
4.1.1 Ізометрія
Command: vpoint
Current view direction: VIEWDIR=-16.3336,29.0935,-37.2395
Specify a view point or [Rotate] <display compass and tripod> : 1,1,1 <Enter>
4.1.2 Прямокутна диметрія
Command: vpoint
Current view direction: VIEWDIR=1.0000,1.0000,1.0000
Specify a view point or [Rotate] <display compass and tripod> : 1,2,1 <Enter>
4.2 Перспективні зображення
4.2.1 Установлення точки зору
Command : dview
Select objects or <use DVIEWBLOCK>: (указати на призми та на півсферу) <Enter>
Enter option
[CAmera/TArget/Distance/POints/PAn/Zoom/TWist/CLip/Hide/Off/Undo]: camera <Enter>
Specify camera location, or enter angle from XY plane,
or [Toggle (angle in)] <10.0000> : 8 <Enter>
Specify camera location, or enter angle from XY plane from X axis,
or [Toggle (angle in)] <8.0000> : –12 <Enter>
4.2.2 Встановлення дистанційної відстані
Enter option
[CAmera/TArget/Distance/POints/PAn/Zoom/TWist/CLip/Hide/Off/Undo]: distance
Specify new camera-target distance <100.0000>: 350 <Enter>
4.2.3 Встановлення розмірів зображення
Enter option
[CAmera/TArget/Distance/POints/PAn/Zoom/TWist/CLip/Hide/Off/Undo]: zoom <Enter>
Specify lens length <20.0000> : 65 <Enter>
4.2.4 Переміщення зображення по полю креслення
Enter option
[CAmera/TArget/Distance/POints/PAn/Zoom/TWist/CLip/Hide/Off/Undo]: pan <Enter>
Specify displacement base point: (указати маніпулятором точку в середині зображення)
Specify second point: (указати маніпулятором нову точку середини зобаження)
4.2.5 Видалення невидимих із точки зору ліній
Enter option
[CAmera/TArget/Distance/POints/PAn/Zoom/TWist/CLip/Hide/Off/Undo]: hide <Enter>
Рис. 5
