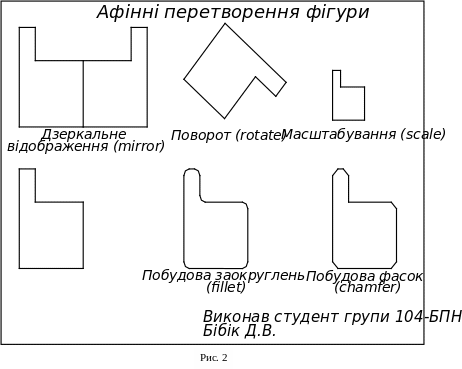

5. Масштабування фігури
Command: scale
Select objects: window <Enter>
Specify first corner: 300,140 <Enter>
Specify opposite corner: 360,210 <Enter>
1 found
Select objects: <Enter>
Specify base point: 330,170 <Enter>
Specify scale factor or [Reference]: 1.25 <Enter>
6. Побудова заокруглень
Command: fillet
Current settings: Mode = TRIM, Radius = 10.0
Select first object or [Polyline/Radius/Trim]: radius <Enter>
Specify fillet radius <10.0000>: 5 <Enter>
Command: fillet
Current settings: Mode = TRIM, Radius = 5.0
Select first object or [Polyline/Radius/Trim]: polyline <Enter>
Select 2D polyline: 180,40 <Enter>
6 lines were filleted <Enter>
7. Побудова фасок
Command: chamfer
(TRIM mode) Current chamfer Dist1 = 10, Dist2 = 10
Select first line or [Polyline/Distance/Angle/Trim/Method]: distance <Enter>
Specify first chamfer distance <10>: 3 <Enter>
Specify second chamfer distance <3>: <Enter>
Command: chamfer
(TRIM mode) Current chamfer Dist1 = 3.0, Dist2 = 3.0
Select first line or [Polyline/Distance/Angle/Trim/Method]: polyline <Enter>
Select 2D polyline: 310,40 <Enter>
6 lines were chamfered
Лабораторна робота № 3
Назва роботи: Проекційне креслення деталі.
Зміст роботи: Викреслювання у системі AutoCAD трьох проекцій деталі з нанесенням необхідних розмірів та виконанням потрібних розрізів. Перед початком роботи потрібно отримати у викладача завдання‚ виміряти розміри та зробити ескізування деталі. За узгодженим із викладачем ескізом студенти виконують проекційне креслення відповідно до державних стандартів.
Мета роботи:
- Подальше освоєння та закріплення навичок креслення в системі AutoCAD у процесі повторення раніше вивченого курсу проекційного креслення.
- Ознайомлення із нанесенням виносних‚ розмірних ліній і розмірних текстів.

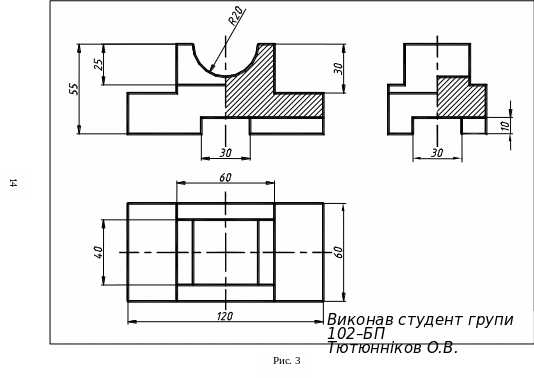

Приклад виконання роботи показано на рис. 3.
1. Креслення вигляду зверху деталі
Якщо вигляд симетричний, то рекомендується спочатку накреслити його частину ( половину або чверть), а потім скористатися командою побудови симетричного зображення mirror.
Побудова четвертої частини вигляду деталі
Command: pline
Specify start point: 40,20 <Enter>
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: w <Enter>
Specify starting width <0.0000>: 1 <Enter>
Specify ending width <1.0000>: <Enter>
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @60,0 <Enter>
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Enter>
Command: pline
Specify start point: 40,20 <Enter>
Current line-width is 1.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @0,30 <Enter>
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Enter>
Command: pline
Specify start point: 70,20 <Enter>
Current line-width is 1.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @0,30 <Enter>
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Enter>
Command: pline
Specify start point: 70,30 <Enter>
Current line-width is 1.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @30,0 <Enter>
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Enter>
Command: pline
Specify start point: 80,30 <Enter>
Current line-width is 1.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @0,20 <Enter>
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Enter>
