ВСТУП
У методичних указівках подано загальні відомості про графічний редактор AutoCAD 2000. Викладено короткий зміст та мету кожної лабораторної роботи. Наведені приклади супроводжуються поясненнями і діалогом із системою AutoCAD.
Лабораторні роботи підготовлені таким чином‚ щоб студенти поступово переходили від простих побудов до більш складних креслень. Лабораторні роботи охоплюють такі питання‚ як побудова графічних елементів‚ редагування елементів креслень‚ виконання написів та проставлення розмірів‚ побудова аксонометрії та перспективи тривимірних об’єктів‚ багатовіконність. Студенти самостійно під керівництвом викладача виконують лабораторні роботи за індивідуальними варіантами. Методичні вказівки завершуються оглядом команд AutoCAD.
У системі AutoCAD креслення має вигляд файла із розширенням .dwg. Відразу після завантаження системи можна починати роботу із новим кресленням, тобто створити креслення. Для цього можна використати Use a Wizard – “майстра”, що має вибір: Quick Setup (швидке налаштування – рекомендується) та Advanced Setup (детальна підготовка). Безпосередньо із графічного редактора можна почати нове креслення командою new.
Якщо потрібно продовжити роботу з уже існуючим кресленням використовують команду open. У діалоговому вікні Select File, що відкривається при цьому, знаходять потрібний файл креслення. За необхідності є можливість переглянути зменшені зображення вмісту кожного файла креслення за допомогою кнопки [Find File…].
Для запобігання можливих втрат студентам рекомендується регулярно з певним інтервалом часу зберігати проміжні результати розроблення креслення. Запис файла на диск здійснюється командою save. У діалоговому вікні, яке з’явиться на екрані, потрібно вказати ім’я файла рисунка та шлях його знаходження. Після закінчення роботи з кресленням слід виконати його копію з жорсткого диска на власну дискету.
Для виходу із системи потрібно подати команду quit і дати відповідь на запитання системи про збереження виконаних змін у кресленні. Слід звернути увагу на те, що в момент подання команди quit усі інші команди повинні бути завершені, інакше вихід не буде здійснено.
Лабораторна робота № 1
Назва роботи: Титульний аркуш.

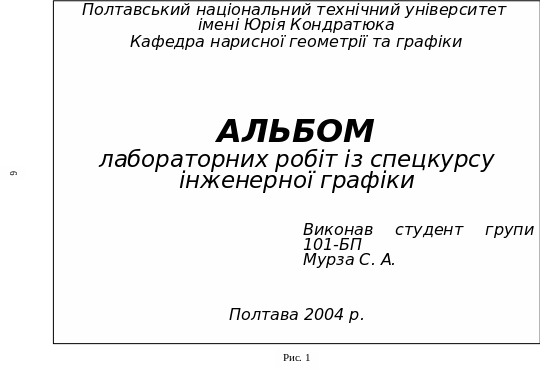

Зміст роботи: Титульний аркуш виконується за зразком (рис.1). Напис на аркуші включає:
- назву навчального закладу;
- назву кафедри‚ де виконується дана робота;
- назву альбому;
- прізвище‚ ініціали студента та групу‚ де він навчається;
- місто та рік.
Мета роботи: Вироблення навичок виконання текстових написів.
1. Установлення стилю шрифта
Command: style <Enter>
Система AutoCAD відкриє вікно Text Style, у якому є список стилів шрифтів з назвою Font Name. В цьому списку потрібно вибрати шрифт gostb_w.shx, а в робочому полі Oblique Angle задати кут нахилу літер відносно вертикалі із значенням 15. Завершується встановлення стилю послідовним натисненням на світлові кнопки [Apply] та [Close].
2. Виконання тексту
Command: dtext
Current text style: "Standard" Text height: 2,5000
Specify start point of text or [Justify/Style]: j <Enter>
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: center <Enter>
Shtcify cetnter point of text 215,260 <Enter>
Specify height <2.5000>: 7 <Enter>
Specify rotation angle of text <0>: <Enter>
Enter text: Полтавський національний технічний університет <Enter>
Enter text: імені Юрія Кондратюка <Enter>
Enter text: <Enter>
Command: dtext
Current text style: "Standard" Text height: 7
Specify start point of text or [Justify/Style]: justify <Enter>
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: c
Shtcify cetnter point of text 215,230 <Enter>
Specify height <7>: <Enter>
Specify rotation angle of text <0>: <Enter>
Enter text: Кафедра нарисної геометрії та графіки <Enter>
Enter text: <Enter>
Command: dtext
Current text style: "Standard" Text height: 7
Specify start point of text or [Justify/Style]: j <Enter>
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: c
Shtcify cetnter point of text 215,170 <Enter>
Specify height <7>: 14 <Enter>
Specify rotation angle of text <0>: <Enter>
Enter text: АЛЬБОМ <Enter>
Enter text: <Enter>
Command: dtext
Current text style: "Standard" Text height: 14
Specify start point of text or [Justify/Style]: j <Enter>
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: c
Shtcify cetnter point of text 215,150 <Enter>
Specify height <14>: 10 <Enter>
Specify rotation angle of text <0>: <Enter>
Enter text: лабораторних робіт із спецкурсу
Enter text: інженерної графіки <Enter>
Enter text: <Enter>
Command: dtext
Current text style: "Standard" Text height: 10
Specify start point of text or [Justify/Style]: 250, 90 <Enter>
Specify height <10>: 5 <Enter>
Specify rotation angle of text <0>: <Enter>
Enter text: Виконав студент групи 101 БП <Enter>
Enter text: Мурза С. А. <Enter>
Enter text: <Enter>
Command: dtext
Current text style: "Standard" Text height: 5
Specify start point of text or [Justify/Style]: j <Enter>
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: c
Shtcify cetnter point of text 215,30 <Enter>
Specify height <5>: 7 <Enter>
Specify rotation angle of text <0>: <Enter>
Enter text: Полтава 2004 p. <Enter>
Enter text: <Enter>
