Стартер ct 362

Стартер СТ 362 предназначен для запуска пускового двигателя и пред- ставляет собой четырехполюсный электродвигатель постоянного тока смешан- ного возбуждения мощностью 0,75 л. с. и напряжением 12 В. Крепление стар­тера на пусковом двигателе фланцевое двумя болтами к кожуху маховика.

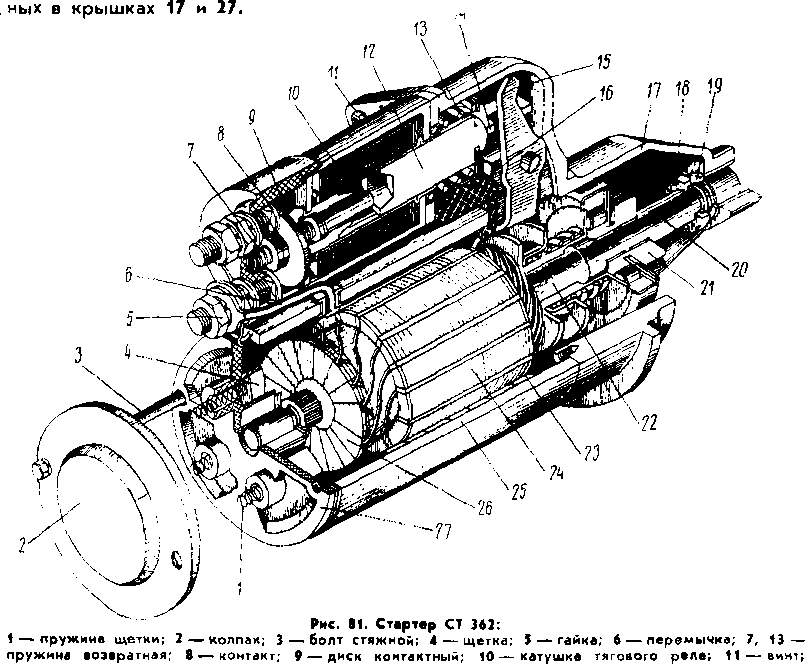

Стартер состоит из корпуса 25 (рис. 81), внутри которого закреплены четыре электромагнита. Обмотки 23 возбуждения трех электромагнитов последова~ тельно соединены с якорем, обмотка четвертого электромагнита включена параллельно. Вал 20 якоря вращается в двух бронзовых втулках, запрессованных в крышках 17 и 27.

12—якорь тягового реле; 14 — серьга; 15 — рычаг привода включения стартера; 16—прокладка уп­лотнительная; 17 — крышка со стороны привода; 18 — кольцо; 19 — шайба; 20 — вал якоря; 21 — шее* терня включения; 22 — привод стартера; 23 — обмотка возбуждения электромагнита; 24—якорь стартера; 25 — корпус стартера; 26 — коллектор; 27 — крышка со стороны коллектора

Включение стартера производится поворотом включателя, установленного на щитке приборов в кабине трактора. При этом включается тяговое реле стартера. Под действием электромагнитного поля обмоток якорь 12 реле втягивается внутрь катушки 10, увлекая за собой верхний конец рычага 15 включения. Нижний конец рычага перемещает по валу механизм привода и вво­дит в зацепление с венцом маховика пускового двигателя шестерню 21 вклю­чения. В конце своего хода якорь через шток и контактный диск 9 замыкает главные контакты 8, включая тем самым электростартер в цепь питания от аккумуляторной батареи.

После запуска пускового двигателя якорь 12 со штоком под действием возвратных пружин 7 и 13 возвращается в исходное положение, обесточивая тем самым стартер.
