3. Принципиальная схема для исследования с использованием компьютерного моделирования

Для полной характеристики усилителя с ОС необходимо указать:

1) - способ введения напряжения ОС на его вход; 2) - знак ОС; и 3) - способ получения напряжения ОС на выходе усилителя.

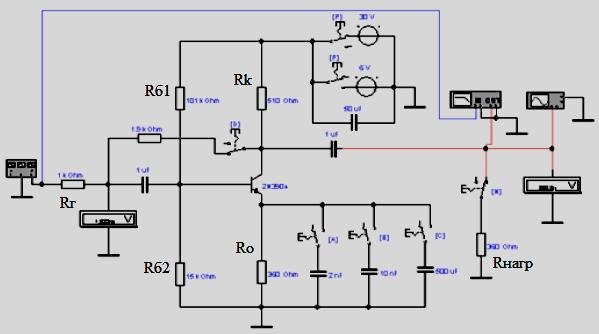

На рис. 1 приведены указанные в разделе 2 три схемы формирования ОС по входу усилителя:

- параллельная ОС - напряжение ОС через резистор 1,9 кОм подается на вход усилителя (с помощью переключателя «D» - переключатель замкнут) параллельно с сигналом;

- последовательная ОС – напряжение ОС, снимаемое с резистора R₀, подается на вход усилителя последовательно с сигналом (конденсаторы «С» в эмиттерной цепи усилителя отключены);

- комбинированная по входу ОС – работают одновременно обе схемы.

рис. 1

На рис. 1 также приведены три схемы формирования ОС по выходу усилителя:

- ОС по напряжению - напряжение ОС, пропорциональное выходному напряжению, снимается с резистора (нагрузки) Rк и через резистор 1,9 кОм подается на вход усилителя с помощью переключателя «D» - переключатель замкнут;

- ОС по току – напряжение ОС снимается с резистора R₀, включенного последовательно с нагрузкой Rк (переключатели «А», «В» «С» и «D» - разомкнуты);

- комбинированная по выходу ОС - одновременно работают обе схемы формирования ОС.

Таким образом, в схеме по рис. 1 приведены три схемы ОС:

- параллельная ООС по напряжению;

- последовательная ООС по току;

- комбинированная по входу ООС, комбинированная по выходу.

4. Исходные данные; варианты заданий для выполнения курсового проекта; требования к проекту.

4.1. Варианты исходных данных приведены в таблице 4-1 и в таблице 4-2.

Наименование основных параметров. Паспортные данные для транзистора2N3904 (КТ375Б):		ед-ца измер.
1.	h21эмин	50
2.	h21эмах	280
3.	Ск	5pF
4.	fгр	250 Мгц
5.		300 пс;
6.	Rкэ ( в режиме насыщения)	от 40 до 60 Ом
7.	Rвых транз (собств)	15 - 30 кОм
	Наименование основных параметров (варианты)	Данные для контрольного примера
8.	Ikо , мА (см. примечание)	7,5мА
9.	Rг, кОм	1,0 кОм
10.	Rк, Ом	510 Ом
11.	Rб1, кОм	101 кОм
12.	Rб2, кОм	15 кОм
13.	Rо. Ом	520 Ом
14.	Rнагр, Ом	360 Ом

Таблица 4-1

Таблица 4-2

Пара-метр (номер)	Номер варианта
	1	2	3	4	5	6	7	8	9	10
8.
9.	0,5	0,6	0,7	0,8	0,9	1,0	1.1	1,2	1,3	1,4
10.	510	520	530	540	550	560	570	580	590	600
11.	101	105	110	115	120	115	110	105	100	110
12.	15	14	13	12	11	10	11	12	13	14
13.	520	515	510	505	500	505	510	515	520	515
14.	360	370	380	390	400	410	420	430	440	450

Таблица 4-2 (продолж.)

Пара- метр (номер)	Номер варианта
	11	12	13	14	15	16	17	18	19	20
8.
9.	1,4	1,3	1,2	1,1	1,0	0,9	0,8	0,7	0,6	0,5
10.	600	590	580	570	560	550	540	530	520	510
11.	120	115	110	100	105	110	115	120	125	110
12.	10	11	12	13	14	15	14	13	12	10
13.	525	530	535	540	545	550	560	565	570	575
14.	450	440	430	420	410	400	390	380	370	360

Таблица 4-2 (продолж.)

Пара-метр (номер)	Номер варианта
	21	22	23	24	25	26	27	28	29	30
8.
9.	1,0	0,9	0,8	0,7	0,5	1,5	1.4	1,3	1,2	1,1
10.	550	560	570	580	590	600	510	520	530	540
11.	115	120	100	105	110	120	105	110	115	120
12.	10	15	11	14	12	13	14	15	10	11
13.	575	570	565	560	555	550	545	540	535	530
14.	400	410	420	430	440	450	360	370	380	390

Примечание: значение тока Iко определяется экспериментально в каждом конкретном варианте по режиму схем моделирования.

4.2. Моделирование при выполнении курсовой работы может проводиться с использованием программного обеспечения Multisim-11 (Electronics Workbench).

4.3. Для защиты курсового проекта должны быть представлены:

- пояснительная записка;

- диск с программным обеспечением по выполнению задания по моделированию.

4.4. Требования к содержанию пояснительной записки:

1. Введение. Постановка задачи.

2. Краткие теоретические сведения.

3.Исходные данные; требования к проекту. Принципиальная схема для исследования.

4. Выполнению теоретических расчетов:

4.1. Расчет показателей усилителя без ООС

4.2.Расчет показателей усилителя с частотно-

независимой последовательной отрицательной обратной

связью по току ООС

5.. Выполнение экспериментального исследования влияния отрицательной обратной связи на показатели резистивного усилителя с использованием компьютерного моделирования:

1. Исследование влияния ООС на усилительные

свойства усилителя и стабильность сквозного коэффициента

усиления напряжения

2. . Исследование влияния ООС на амплитудно-

частотные характеристики (АЧХ) усилителя

3. Исследование влияния ООС на входное

сопротивление усилителя

4. Исследование влияния ООС на выходное

сопротивление усилителя

6. Заключение. Выводы

7. Список литературы

8. Приложение. Диск с программой выполнения работы.
