Назначение и принцип действия опн Балтэнерго
Ограничители перенапряжений нелинейные (ОПН)-электрические аппараты, предназначенные для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. Основным элементом ОПН является нелинейный резистор – варистор (varistor, от англ. Vari(able) (Resi)stor – переменное, изменяющееся сопротивление).
Основное отличие материала нелинейных резисторов ограничителей от материала резисторов вентильных разрядников состоит в резко нелинейной вольтамперной характеристики (ВАХ) и повышенной пропускной способности. Применение в ОПН высоконелинейных резисторов позволило исключить из конструкции аппарата искровые промежутки, что устраняет целый ряд недостатков, присущих вентильным разрядникам.
Основной компонент материала резисторов ОПН – оксид (окись) цинка ZnO. Оксид цинка смешивают с оксидами других металлов – закисью и окисью кобальта, окисью висмута и др. Технология изготовления оксидно-цинковых резисторов весьма сложна и трудоёмка и близка к требованиям при производстве полупроводников – применение химически чистого исходного материала, выполнение требований по чистоте и т. д. Основные операции при изготовлении – перемешивание и измельчение компонентов, формовка ( прессование) и обжиг. Микроструктура варисторов включает в себя кристаллы оксида цинка (полупроводник n – типа) и междукристаллической прослойки ( полупроводник p – типа). Таким образом, варисторы на основе оксида цинка ZnO являются системой последовательно – параллельно включённых p – n переходов. Эти p – n переходы и определяют нелинейные свойства варисторов, то есть нелинейную зависимость величины тока, протекающего через варистор, от приложенного к нему напряжения.
В настоящее время варисторы для ограничителей изготовляются как цилиндрические диски диаметром 28 – 150 мм, высотой 5 – 60 мм (рис. 5.4). На торцевой части дисков методом металлизации наносятся алюминиевые электроды толщиной 0.05-0.30 мм. Боковые поверхности диска покрывают глифталевой эмалью, что повышает пропускную способность при импульсах тока с крутым фронтом.
|
Рис.3.5. Внешний вид нелинейного резистора (варистора) |
Диаметр варистора (точнее - площадь поперечного сечения) определяет пропускную способность варистора по току, а его высота - параметры по напряжению.
При изготовлении ОПН то или иное количество варисторов соединяют последовательно в так называемую колонку. В зависимости от требуемых характеристик ОПН и его конструкции и имеющихся на предприятии варисторов ограничитель может состоять из одной колонки (состоящей даже из одного варистора) или из ряда колонок, соединённых между собой последовательно/ параллельно.
Для защиты электрооборудования от грозовых или коммутационных перенапряжений ОПН включается параллельно оборудованию (рис. 5.5).
Защитные свойства ОПН объясняются вольт–амперная характеристикой варистора.
I, кА наибольшее допустимое рабочее напряжение ![]() |
Рис.3.6. Вольт – амперная характеристика варистора |
Вольт – амперная характеристика конкретного варистора зависит от многих факторов, в том числе от технологии изготовления, рода напряжения - постоянного или переменного, частоты переменного напряжения, параметров импульсов тока, температуры и др.
На вольт – амперной характеристике варистора можно выделить три характерных участка: 1) область малых токов; 2) средних токов и 3) больших токов. Область малых токов – это работа варистора под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение. В данной области сопротивление варистора весьма значительно. В силу неидеальности варистора сопротивление хотя и велико, но не бесконечно. поэтому через варистор протекает ток, называемый током проводимости. Этот ток мал - десятые доли миллиамперметра.
При возникновении грозовых или коммутационных импульсов перенапряжений в сети варистор переходит в режим средних токов. На границе первой и второй областей происходит перегиб вольт – амперной характеристики, при этом сопротивление варистора резко уменьшается (до долей Ома). Через варистор кратковременно протекает импульс тока, который может достигать десятков тысяч ампер. Варистор поглощает энергию импульса перенапряжения, выделяя затем её в виде тепла, рассеивая в окружающее пространство. Импульс перенапряжения сети “ срезается” (рис. 5.7).
|

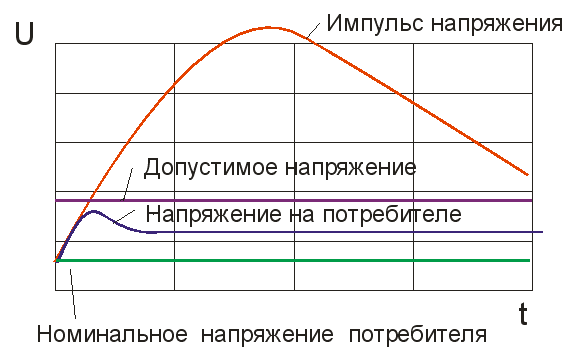

Рис. 3.7 Вольт-временная характеристика напряжения на потребителе |
В третьей области (больших токов) сопротивление варистора снова резко увеличивается. Эта область для варистора является аварийной.
Устройства защиты от перенапряжений представляют собой автоматический выключатель, замыкающий под действием перенапряжений цепь для прохождения электрического тока.
|
Рис. 3.8. Ток с формой волны 10/350 и 8/20 1 - волна 8/20, токовый импульс с временем виртуального фронта 8 мкс, время достижения половины значения равно 20 мкс (для отображения непрямого удара молнии) 2 - волна 10/350, токовый импульс с временем виртуального фронта 10 мкс, время достижения половины значения равно 350 мкс (для отображения прямого удара молнии) |
|
Рис. 3.9. Ток с формой волны 10/350 и 8/20. Энергии примерно равны |
