Реле электротепловые токовые серии ртл

1. Общие сведения

Реле серии РТЛ предназначены для защиты трехфазных асинхронных двигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Реле применяется в схемах управления электроприводами индивидуально, а также крепятся к пускателям серии ПМЛ. Реле имеют: три полюса, температурный компенсатор, механизм для ускоренного срабатывания при обрыве фазы, регулятор тока несрабатывания, ручной возврат, один размыкающий и один замыкающий (или один размыкающий) для реле РТЛ-1000, 2000; один размыкающий контакт для реле РТЛ-3000, несменные нагревательные элементы.

Структура условного обозначения:

РТЛ ‑ X₁XXX₂ ‑ О4

РТЛ	–	серия;
X1	–	исполнение по номинальному току реле (1 ‑ на 25А, 2 ‑ на 80А, 3 ‑ на 200А);
XXX2	–	исполнение по току несрабатывания (табл. П 2.1);
О4	–	климатическое исполнение и категория размещения по ГОСТ 15150 ‑ 69;

Таблица П 2.1

Основные технические данные реле РТЛ

Типоисполнение				Номинальный ток, А	Диапазон регулирования номинального тока несрабатывания, ihp, А		Мощность, потребляемая одним полюсом реле, Вт
РТЛ	–	1001 1002 1003 1004 1005 1006 1007 1008 1010 1012 1014 1016 1021 1022	25			0,1 - 0,17* 0,16 - 0,26 0,24 - 0,4 0,38 - 0,65 0,61 - 1,0 0,95 - 1,6 1,5 - 2,6 2,4 - 4,0 3,8 - 6,0 5,5 - 8,0 7,0 - 10,0 9,5 - 14,0 13 - 19 18-25	1,7 - 2,8
РТЛ	–	2053 2055 2057 2059 2061 2063	80			23 - 32 30 - 41 38 - 52 47 - 64 54 - 74 63 - 86	3,6 - 12,3
PTЛ	–	3105 3125 3160 3200	200			75 - 105 90 - 126 115 - 160 145 - 200	5,4 - 12,3

* ‑ последняя цифра диапазона регулирования тока есть значение максимального тока продолжительного режима при температуре окружающего воздуха 40°С.

2. Технические данные

Номинальное напряжение переменного тока - 660В, постоянного - 440В.

Реле не срабатывает при протекании по полюсам тока 1,0·I_НР

Время срабатывания при токе 1,2·I_НР - 20 мин.

Время возврата не менее 1,5 мин.

Время срабатывания при нагрузке током 6 I_НР для реле РТЛ-1000 – 4,5-9с, для реле РТЛ-2000, 3000 - 4,5–12с. Термическая стойкость реле при однократной нагрузке 18·I_НР для реле до 10А - 0,5с для реле свыше 10А - 1,0с. Основные технические данные приведены в табл. П 2.1,

Время - токовые характеристики изображены на рис. П 2.1.

Пример заказа реле с номинальным током несрабатывания 2,4-4,0А для установки с пускателями ПМЛ - "Реле электротепловое токовое РТЛ-1008О4''.

I / IНР

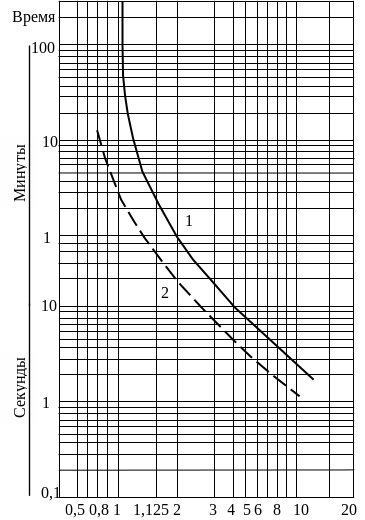

Время - токовые характеристики реле типов РТЛ-1000 и РТЛ-2000: 1 – при трехполюсной работе; 2 – при двухполюсной работе
