7.3. Принцип действия синхронного генератора.
Если
обмотку возбуждения синхронного
генератора подключить к источнику
постоянного тока, то намагничивающей
силой обмотки возбуждения будет создано
основное магнитное поле, характеризуемое,
магнитным потоком Ф.
Линии магнитной индукции основного
поля проходят по сердечникам ротора и
статора и по воздушному зазору
(см.рис.4.1.), При вращении ротора с
постоянной скоростью с помощью первичного
двигателя магнитное поле тоже будет
вращаться. В результате в трех фазах
обмотки статора будут индуктироваться
ЭДС сдвинутые относительно друг друга
на 120°: Чтобы эти ЭДС изменялись во
времени по синусоидальному закону,
необходимо чтобы индукция вдоль зазора
распределялась по синусоидальному
закону. Это достигается в машинах с
явными полюсами выбором определенной
формы полюсных наконечников; в машинах
с неявнополюсным ротором за счет
соответствующего распределения обмоток
возбуждения по пазам сердечника ротора.
Действующее значение и частота
синусоидальной ЭДС индуцированной в
одной фазе обмотки ротора вращающимся
магнитным полем может быть определено
по формуле; Е0
= сƒФ0.
,
здесь n - скорость вращения ротора и магнитного поля,
Р - число пар полюсов,
w - число витков фазной обмотки статора,
r - обмоточный коэффициент,
Ф0 - магнитный поток, созданный обмоткой возбуждения.
Для
получения частоты ƒ=50Гц
при различных скоростях ротора делается
соответствующее число пар полюсов - у
турбо генераторов, n=3000
об/мин,р=1,
у гидрогенераторов n=50-700
об/мин, р=60-4.Если
к обмотке якоря подключить потребитель
электрической энергии, то под действием
ЭДС в фазах обмотки якоря и потребителя
появляются токи: генератор начинает
отдавать потребителю электрическую
энергию. Величины токов и их фазовые
соотношения зависят, кроме ЭДС и
параметров генератора от величины и
характера нагрузки. Если нагрузка чисто
активная, то фазный ток Iф
и ЭДС
Еф
совпадают по фазе. При работе генератора
с нагрузкой, намагничивающие силы
трехфазной обмотки якоря возбуждают
вращающее магнитное поле якоря. Число
пар полюсов статора и ротора равны, а
значит n0
- скорость вращения магнитного поля
статора
равна
скорости вращения поля обмотки возбуждения
и скорости ротора n.

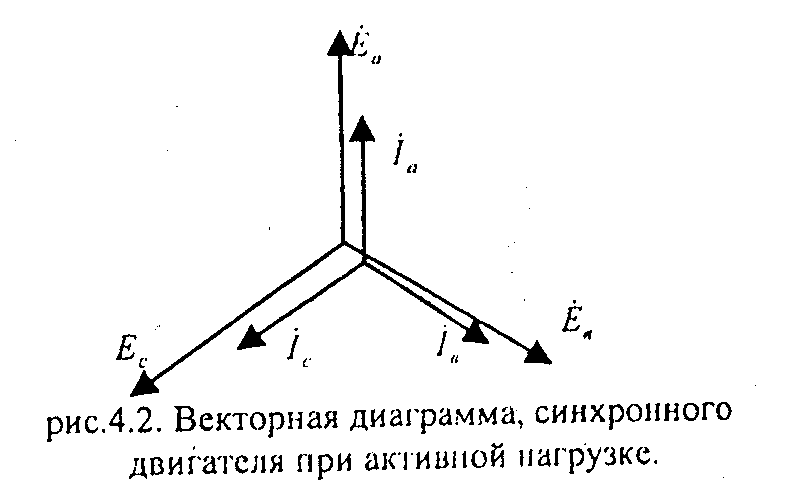

Рис. 7.2
Приданной нагрузке взаимное расположение полей ротора и статора остаются постоянными, при изменении нагрузки оно меняется. Воздействие намагничивающей силы обмотки якоря на результирующее магнитное поле называется реакцией якоря.
Таким образом, у синхронных машин скорость поля статора равна скорости ротора. Будем считать, что сердечник ротора и статора ненасыщенны, тогда Φо - прямо пропорционален току возбуждения, а Фπ прямо пропорционален току якоря. Результирующей магнитный поток складывается из потока обмотки якоря. Благодаря взаимодействию потока якоря Фπ проводника с током в обмотке возбуждения на ротор действует электромагнитный момент. Для определения этого момента воспользуемся упрощенной картиной двухполюсного генератора.

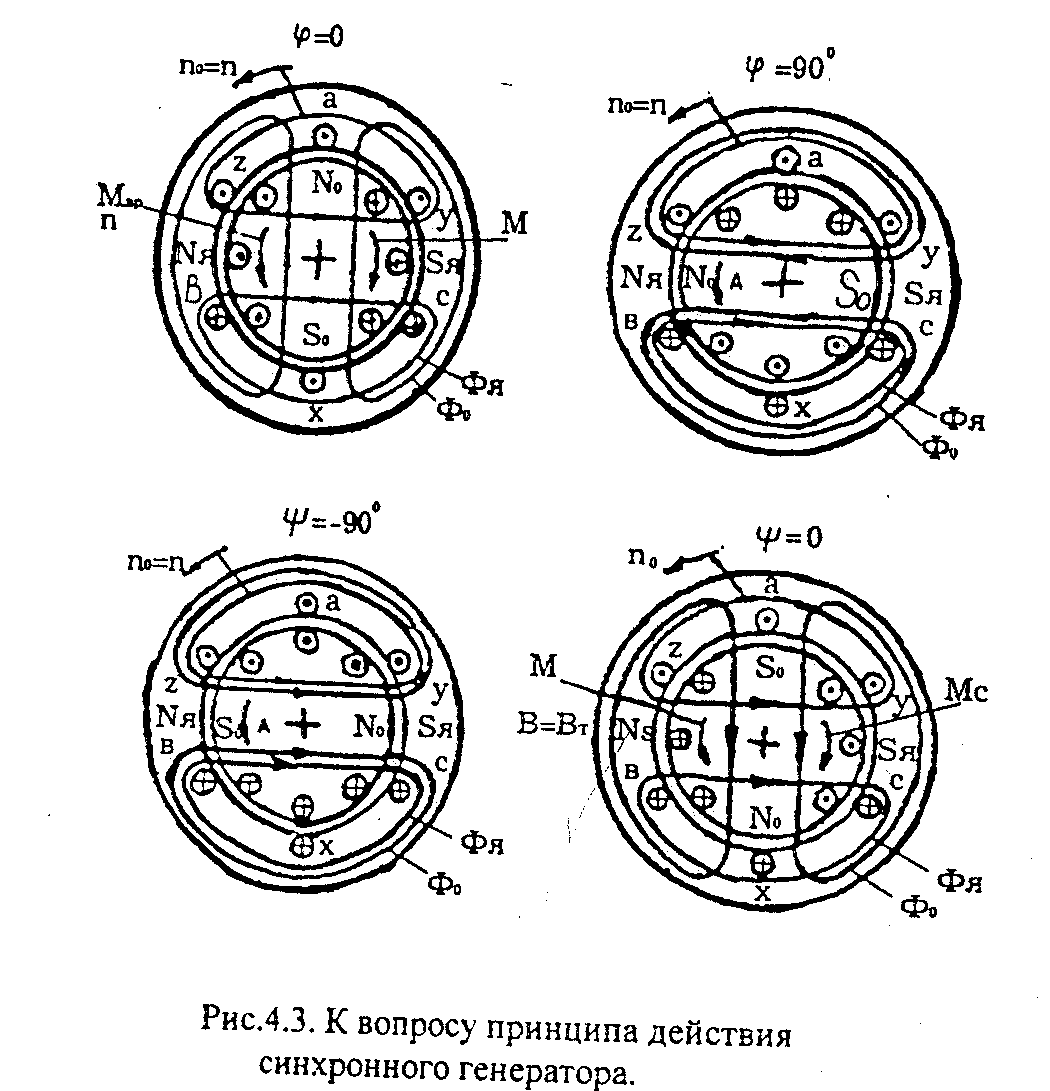

Рис. 7.3
