6.3. Принцип действия асинхронного двигателя. Скольжение
Принцип действия асинхронной машины рассмотрим на примере двигателя с короткозамкнутым ротором и двухполюсным статором. Трехфазный ток в обмотке статора создает вращающееся магнитное поле. Скорость вращения n0 направлена по часовой стрелке.

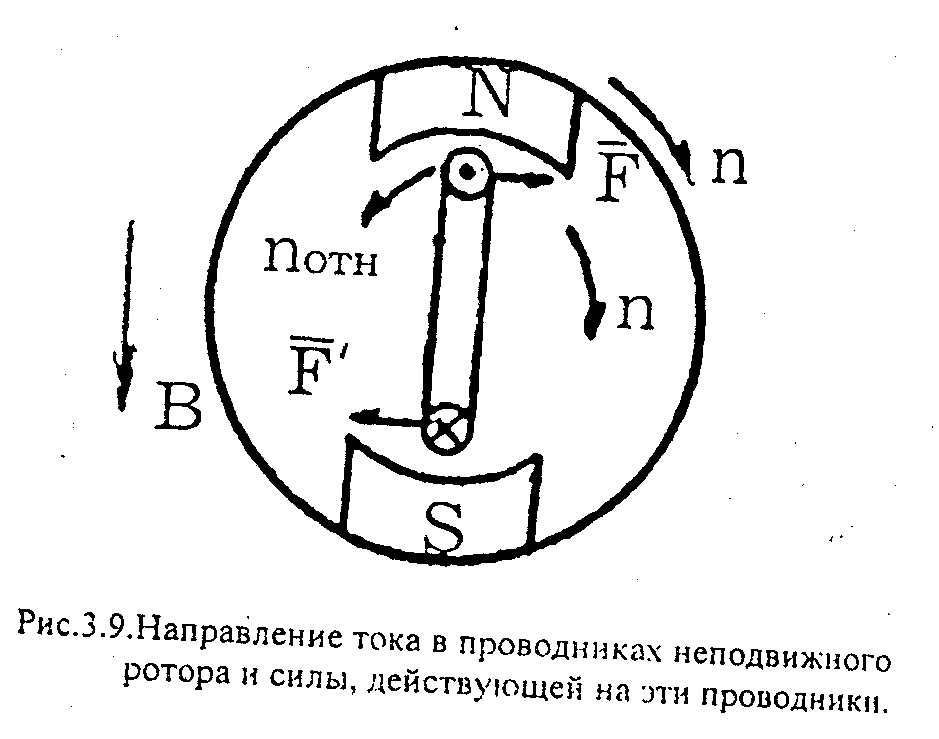

Рис. 6.9
В момент включения ротор неподвижен, вращающееся магнитное поле наведет в его проводниках электродвижущую силу, и в короткозамкнутых витках ротора потекут токи, взаимодействующие с вращающимся магнитным полем.
Направление индуктивных токов можно определить по правилу правой руки, учитывая тот факт, что скорость движения проводников ротора относительно поля статора направлена противоположно скорости поля статора. Токи в роторе взаимодействуют с полем статора электромагнитными силами (по закону Ампера ).

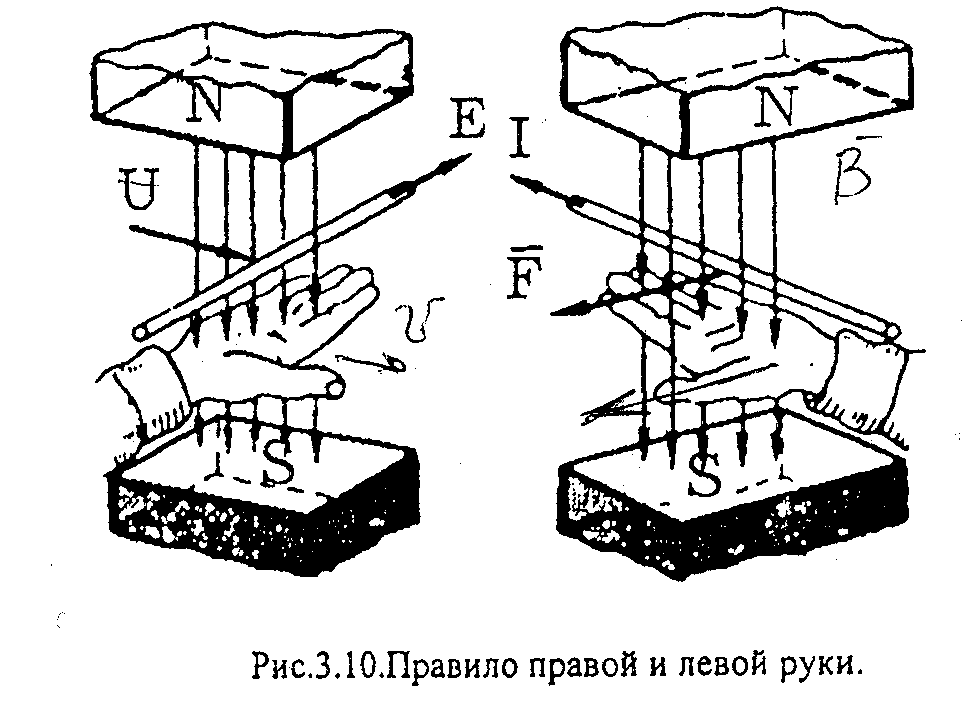

Рис. 6.10
Направление этой силы можно определить с помощью правила левой руки силы F к F' создадут пусковой момент, стремящийся повернуть ротор в сторону движения магнитного поля. Если электромагнитный момент, действующий на неподвижный ротор, превысит тормозной момент на валу, то ротор начнет ускоренно двигаться в направлении магнитного поля машины. При увеличении скорости ротора n, относительная скорость его (относительно поля машины) n0 - n будет уменьшаться, значит, уменьшится и сила тока в роторе, так как ЭДС индукции в движущемся проводнике пропорционально его скорости e = BlƲ, а индукционный ток пропорционален ЭДС i~е.
Ток прекратит изменяться, когда наступит равновесие между моментом электромагнитных сил и тормозным моментом на валу двигателя. Теперь ротор будет вращаться с постоянной скоростью n, и токи, создающиеся в его проводниках, установятся такие, которые будут способны создать вращающий электромагнитный момент, равный тормозному.
Таким образом, принцип работы асинхронного двигателя основан на взаимодействии вращающегося магнитного поля стоками, которые наводятся этим полем в проводниках ротора. Возникновение токов в роторе возможно лишь при относительном движении проводников ротора в магнитном поле машины. Ротор и магнитное поле статора в асинхронном двигателе вращаются в одну сторону, но с разными скоростями. При анализе работы асинхронных машин пользуются безразмерной величиной, называемой скольжением s и определяемым отношением разности скоростей вращения магнитного поля и ротора к скорости вращения магнитного поля
Из этого выражения следует: n=(l-s)n0.
При пуске двигателя n=0, s=1, а при вращении ротора со скоростью, равной скорости поля статора n=n0, s=0. В этом случае магнитное поле ротора неподвижно относительно вращающегося магнитного поля статора. Токи в роторе индуктироваться не будут, значит, не будут возникать силы взаимодействия магнитного поля с проводниками ротора и электромагнитный момент тоже будет ранен нулю М = 0 . Такой скорости двигатель достичь не может, значит, у асинхронного двигателя 0<n<n0.
6.4. Частота тока ротора. Скорость вращения поля ротора.
При вращении ротора в сторону вращение магнитного поля машины частота пересечения полем проводников пропорциональна разности скоростей (n0 -n) и
частота
тока в обмотке ротора
но
И
n=(l-s)n0,
тогда
Значит, частота тока и ЭДС в обмотке ротора пропорциональны скольжению. Если в обмотке ротора (многофазной, если ротор короткозамкнутый, или трехфазной, если ротор фазный) течет индукционный ток, частотой ƒ2, то вокруг ротора создается вращающееся магнитное поле. Магнитное поле токов ротора вращается в пространстве с той же скоростью, что и поле токов статора.
Скорость
поля ротора относительно проводников
ротора
или
.
Кроме того, проводники ротора вращаются вместе с ротором со скоростью n=(l-s)n0в направлении вращения поля токов статора: n2S =n + n2отн =n0(l-s)+sn0 = n0.
Значит независимо от скорости вращения ротора, скорость поля ротора относительно статора равна скорости вращающегося магнитного поля статора.
