4.8 Реакция якоря в машинах постоянного тока
Реакция якоря - это воздействие магнитного поля якоря на главное магнитное поле машины. Возникает реакция якоря при работе под нагрузкой.

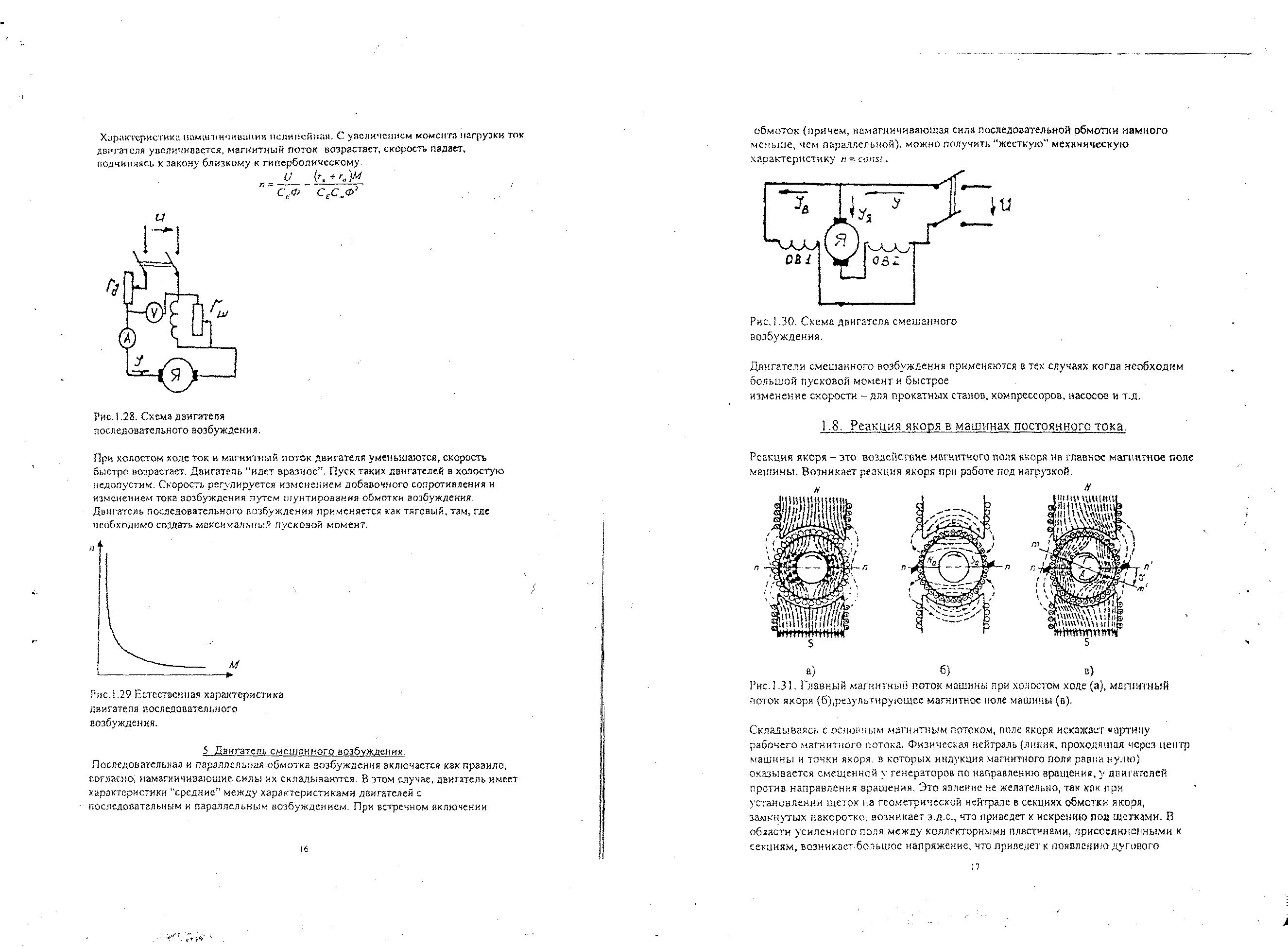

Рис. 4.31
Складываясь с основным магнитным потоком, поле якоря искажает картину рабочего магнитного потока. Физическая нейтраль (линия, проходящая через центр машины и точки якоря, в которых индукция магнитного поля равна нулю) оказывается смещенной у генераторов по направлению вращения, у двигателей против направления вращения. Это явление не желательно, так как при установлении щеток на геометрической нейтрале в секциях обмотки якоря, замкнутых накоротко, возникает ЭДС, что приведет к искрению под щетками. В области усиленного поля между коллекторными пластинами, присоединенными к секциям, возникает большое напряжение, что приведет к появлению дугового разряда между пластинами. Для устранения реакции якоря и полюсных наконечниках крепят компенсационную обмотку, соединенную последовательно с обмоткой якоря, в результате в зоне полюсов создается магнитное поле, противоположное реакции якоря.
4.9 Коммутация в машинах постоянного тока
Коммутация - это процесс переключения секций обмотки якоря из одной параллельной ветви в другую, сопровождаемые изменением направления тока в секциях. Процесс перехода щетки с коллекторной пластины 2 на 1 рассмотрен на рисунке 4.32.
Когда щетка касается только одной пластины, снимаемый ток (рис. 4.32) Iя = 2Iпр.
Рис. 4.32
При соприкосновении щеток с двумя пластинами секция замыкается накоротко. По проводникам течет ток i, величина которого зависит от положения щеток, во внешней цепи ток остается равным Iя = 2Iпр (рис. 4.32. б. в. г.).
В результате изменения тока в коммутируемой секции обмотки якоря возникает ЭДС самоиндукции еL.
Если щетки делают больше по размеру, чем коллекторные пластины то коммутация происходит сразу в нескольких секциях, что вызывает в них ЭДС взаимоиндукции еµ.
Кроме того, в коммутируемых секциях возникает ЭДС еµ, вызываемая полем реакция якоря. Сумма этих ЭДС не невелика, но так как коммутируемая секция замкнута накоротко, в ней возникают большие токи. Плотность тока под щетками оказывается не одинаковой и к краям увеличивается, это приведет к искрению под щеткой, что нежелательно. Наиболее целесообразный способ борьбы с этим явлением - установка дополнительных полюсов на статоре вдоль геометрической нейтрали, которые создают в зоне коммутации магнитное поле. ЭДС, индуктируемая в коммутируемых секциях этим полем компенсирует ЭДС.
еL; еµ; еυ
Обмотку дополнительных полюсов включают последовательно с обмоткой якоря, так как эти ЭДС зависят от тока якоря. Кроме следствия коммутации, искрение может быть вызвано загрязнением и окислением щеток в щеткодержателе.
4.10 Потери мощности в машинах постоянного тока. Кпд
КПД машин постоянного тока зависит от мощности. С ростом мощности, КПД возрастает. Механическая энергия вращения якоря генератора преобразуется в электрическую энергию. Это сопровождается потерями энергии.
Ря - в цепи возбуждения на нагрев проводов, составляет до 7% от Рн.
Рмех - механические потери на трение в подшипниках и о воздух (1 - 2 % от Рн)
Р1 - потери в магнитопроводе на гистерезис и перемагничивание.
Р21 - потери в проводниках якоря и щеточно-коллекторных контактах.
Мощность, отдаваемая во внешнюю цепь генератора.
Р2' = Р1 - Ря - Рмех - Рс - Р21 4.20
Энергетическая
диаграмма двигателя может быть построена
аналогично.
Электрическая энергия проводника к
двигателю преобразуется в механическую
энергию на валу. Коэффициент полезного
действия
.
Потери аналогичны потерям энергии в генераторах.
