Розділ 2. Фізіологія кровообігу Лабораторне заняття № 8 графічна реєстрація скорочень серця жаби
Діяльність серця складається з трьох взаємопов’язаних фаз: систоли передсердя, систоли шлуночків та діастоли.
При 75 скороченнях серця людини за хвилину тривалість систоли передсердь становить біля 0,1 сек, систола шлуночків – 0,3 сек, діастола – 0,4 сек
Мета заняття: ознайомитися з будовою серця жаби. Вивчити фази серцевого циклу.
Оснащення заняття: жаба, кімограф, штатив, кардіограф Енгельмана, стимулятор, препарувальний набір, фізіологічний розчин для холоднокровних (Рінгера), нитки.
Х І Д Р О Б О Т И
Жабу знерухомити шляхом руйнування голкою спинного та головного мозку, зафіксувати черевцем догори та приколоти лапки до препарувальної дощечки шпильками. Після цього розітнути грудну порожнину. Для цього захоплюють грудину пінцетом на 0,5 см каудальніше кінця грудини (Рис. 8), відтягують її догори та роблять розріз м’язів по напрямку до плечового суглоба. Шкіряном’язовий лоскіт, обережно підіймаючи відпрепаровують, та відсікають від основи.
Рис. 8. Фіксація жаби та оголення серця
За допомогою очного пінцету та маленьких ножиць розтинають перикард та беруть на лігатуру вуздечку серця (тонкий тяж, що фіксує задню поверхню серця до тканин). Для цього акуратно трохи підіймають серце і під вуздечку протягують лігатуру, щоб остання не відірвалась, її необхідно перев’язати як мога ближче до серця. Вуздечку пересікають і захоплюють верхівку серця гачком або серфіном. Розглянути будову серця, його відділів та судин які несуть кров до та від серця, замалювати їх (Рис. 9).

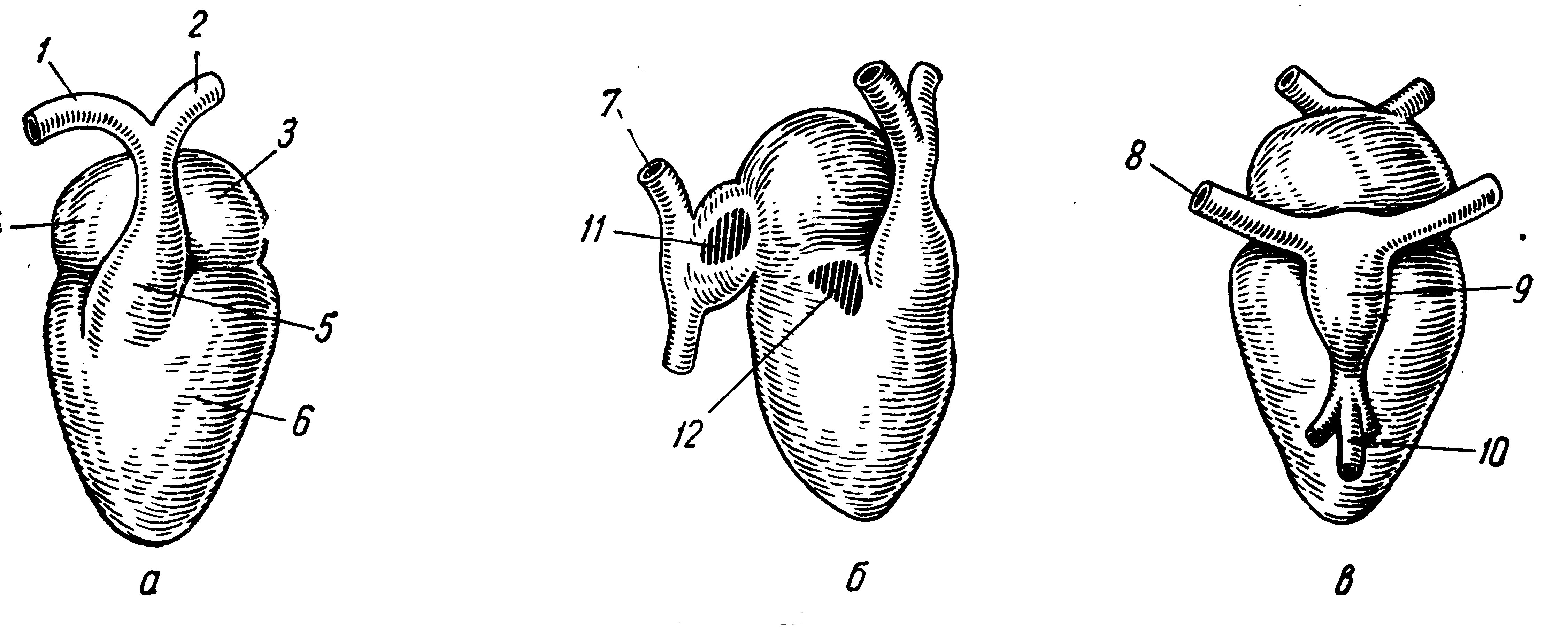

Рис. 9. Анатомічна схема серця жаби: а – вид з вентрального боку; б – вид збоку; в – вид з дорсального боку; 1 – ліва дуга аорти, 2 – права дуга аорти, 3 – ліве передсердя, 4 – праве передсердя, 5 – цибулина аорти, 6 – шлуночок, 7 – права передня прожниста вена, 8 – ліва передня порожниста вена, 9 – венозний синус, 10 – задня порожниста вена, 11 – вузол Ремака, 12 – вузол Біддера
Серфін приєднують до важільця кардіографа Енгельмана і приступають до запису роботи серця. Кімограф розташовують відносно пишучого важільця ліворуч, щоб останній лише злегка торкався кінцем поверхні паперу (Рис. 3). Серце періодично варто змочувати розчином Рінгера, щоб зберегти його від висихання. Проводять запис на найбільшій і самій маленькій швидкості обертання барабана. Замалювати кардіограму і відзначити фази серцевих скорочень.
Контрольні питання:
1. Яка фізіологічна роль серця?
2. Будова серця жаби. Гемодинаміка.
3. Що таке серцевий цикл, які фази його складають?
4. Як зміниться тривалість основних фаз циклу за брадікардії та тахікардії?

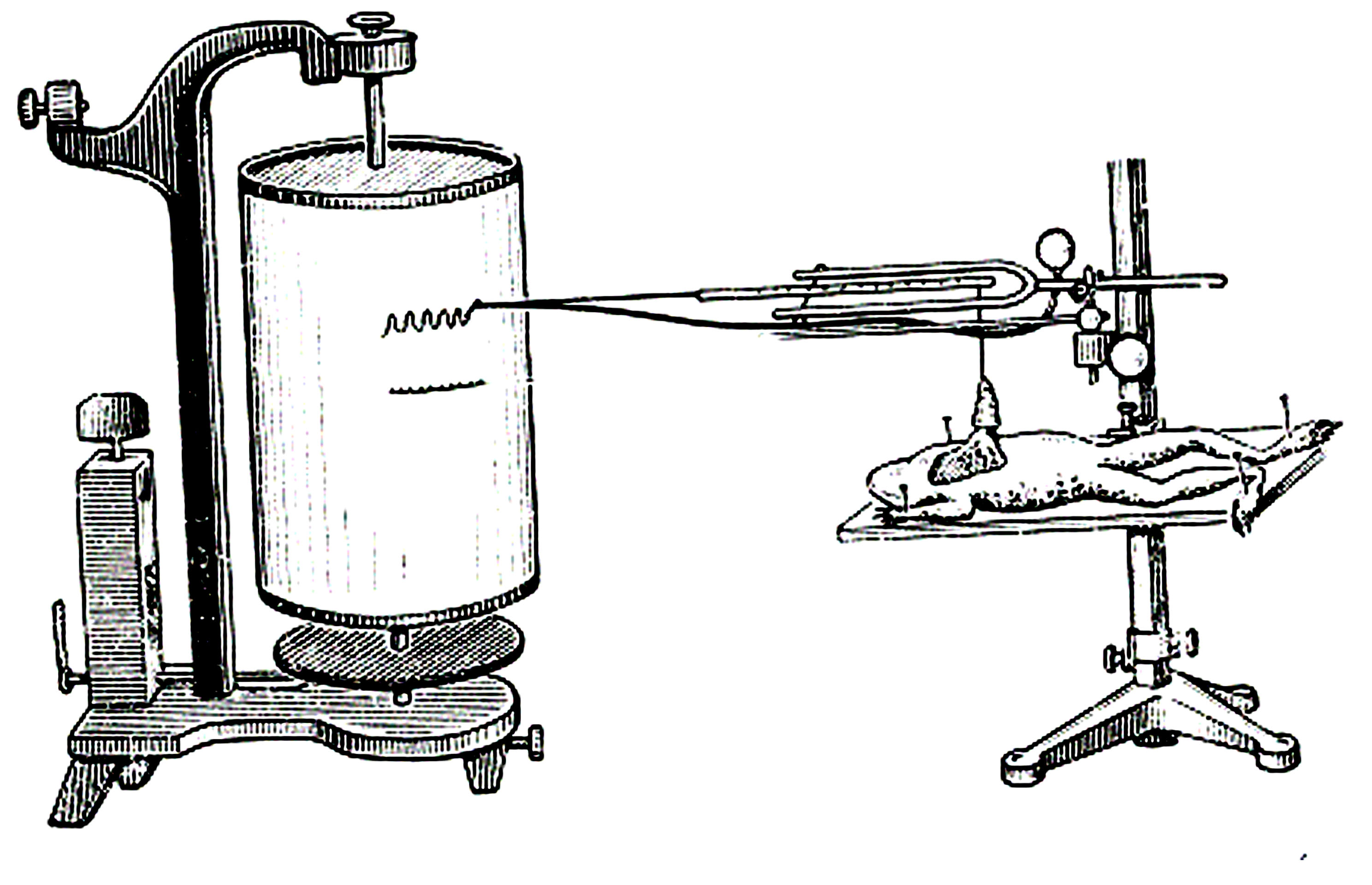

Рис. 10. Схема установки для графічної реєстрації серцевих скорочень жаби
Лабораторне заняття № 9
Властивості серцевого м’язу
Мета заняття: ознайомитись з роботою серця жаби. Вивчити фізіологічні властивості та особливості будови серцевого м’язу.
Оснащення заняття: жаба, кімограф, штатив, кардіограф Енгельмана, стимулятор, препарувальний набір, фізіологічний розчин для холоднокровних, нитки.
Х І Д Р О Б О Т И
Завдання 1. Порівняння порогів збудження серцевого та скелетного м’язів (вивчення збудливості)
Приготувати препарат ізольованого литкового та серцевого м’язів жаби. Накласти лігатуру між венозним синусом і правим передсердям. Зупинене таким чином серце вирізати з тіла жаби та за допомагаю лігатури закріпити до штативу серцевим важелем. Препарати м’язів закріпити у міографі. Приготувати до роботи електростимулятор. Визначити поріг подразнення для обох мязів. Порівняти їх величини.
Завдання 2. Порівняння реакцій серцевого та скелетного м’язів у відповідьна подразнення різної сили
Налагодити реєстрацію скорочень серцевого та скелетного м’язів на кімографі один за одним. Почерзі вивчати реакцію м’язів на різні по силі подразнення від допорогових до оптимальних. Зареєструвати скорочення по закону градації у скелетного м’яза та по закону «все або нічого» у серцевого м’яза.
Завдання 3. Порівняння відповідних реакцій серцевого та скелетного м’язів на подразнення різної частоти
На серцевий та скелетний м’язи нанести поодинокі подразнення та зареєструвати поодинокі скорочення на кімографі. Порівняти тривалість поодинокого скорочування м’язів при однаковій швидкості обертання барабана. Нанести тетанічне подразнення м’язів. Зареєструвати зубчастий або гладенький тетанус у скелетного м’яза в залежності від частоти подразнення, а також серію поодиноких скорочувань серцевого м’яза (можлива реєстрація скорочувань, що нагадують по зовнішньому виду зубчастий тетанус, але частота зубців не буде відповідати частоті подразнень).
Завдання 4. Виявлення біострумів у працюючому серці
У жаби зі зруйнованою центральною нервовою системою оголюють серцеву сумку, накладають на серце сідничний нерв препарату задньої кінцівки жаби. Нерв варто розташовувати кінцем на передсердя і потім у вздовж шлуночка. Кожне серцеве скорочення викликає здригування лапки.
Контрольні питання:
1. Особливості будови серцевого м’яза.
2. Особливості процесу збудження серцевого м’яза.
3. Особлвості проведення та скорочування и сократимости серцевого та скелетного м’язів. Закон «все або нічого».
4. Перелічите основні властивості серцевого м’яза.
5. Як змінюється збудливість серцевого м’яза при порушенні?
