Принципы автоматического контроля дебита куста скважин.
Замер дебита скважин осуществляется с помощью Спутника к которому подключается до 14 скважин.

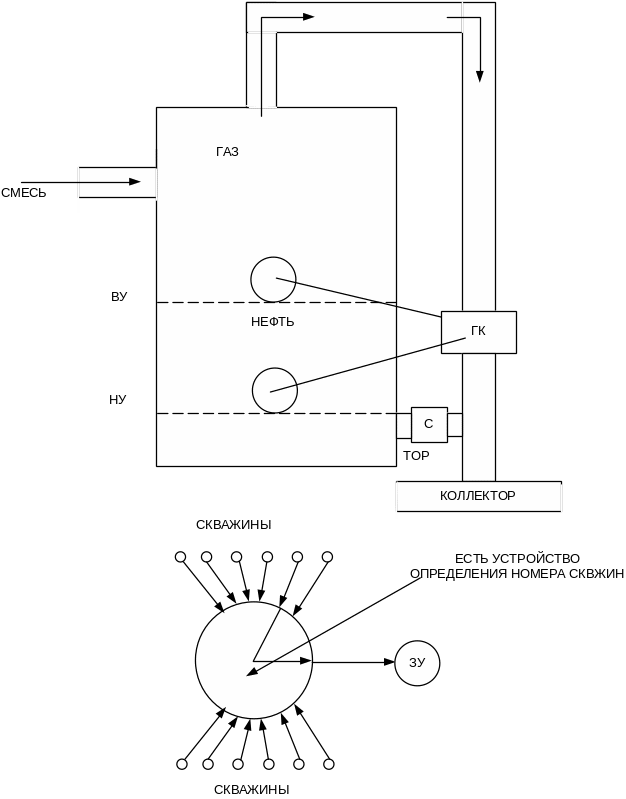

Замерное устройство состоит из кругового распределителя, который поочередно подключает последовательно одну из всего куста скважин. Замерная установка состоит из герметичной емкости в которую подается смесь газа и жидкости под давлением. Верхняя часть емкости соединена с коллектором. Нижняя часть ч\з счетчик ТОР соединена с коллектором. Внутри есть поплавок связанный с газовым клапаном (ГК).
Внутри ЗУ есть 2 уровня: нижний и верхний уровень. Перед замером нижняя фракция находится на НУ, при этом поплавковый регулятор открывает ГК и газ уходит в коллектор.
Жидкая фракция оседает в нижней части емкости, все время повышая уровень.
Как уровень достигнет ВУ( верхней отметки) поплавок закроет ГК и в верхней части емкости увеличится давления газа до определенного предела. При достижении этого предела, жидкая фракция выталкивается ч\з счетчик-тор- это импульсный счетчик, который выдает импульс при прохождении ч\з него более 50 литров.
Жидкая фракция проталкивается пока не достигнет НУ. На НУ открывается ГК и цикл повторяется.
