2.2. Описание лабораторной установки

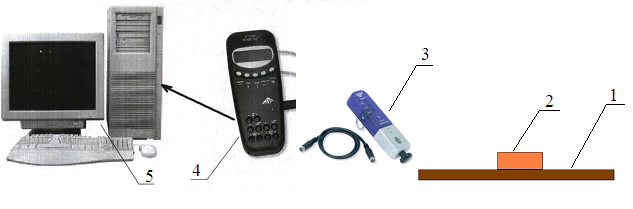

Лабораторная установка для определения коэффициентов сухого трения (рис. 2.3) между различными трущимися поверхностями включает в себя: систему обработки данных 3B NETlog^тм 4, деревянный брусок 2, рабочая поверхность 1 (дерево, стекло, резина), датчик силы 3 с соединительным кабелем с 8-контактными разъёмами типа miniDIN, компьютер 5.

Рисунок 2.3 – Экспериментальное оборудование для определения коэффициента трения

2.3. Порядок выполнения работы

1. Собрать лабораторную установку согласно принципиальной схеме (рис. 2.4) для определения коэффициента трения и подключить в сеть.

Рисунок 2.4 – Принципиальная схема для определения коэффициента сухого трения: 1 – брусок с рабочей поверхностью; – аналоговый сигнал; 2 – датчик силы; – цифровой сигнал; 3 – блок фиксации и обработки данных; – обработанные данные; 4 – компьютер.

2. Включить систему обработки данных 3B NETlog^тм, нажав кнопку ON/OFF. Начать запись данных, нажав кнопку Store.

3. Плавно перемещать рабочую поверхность относительно бруска, оттягивая назад.

4. Остановить запись, нажав кнопку Data/Time.

5. Отключить 8-контактный кабель от системы 3B NETlog^тм и подключить его к компьютеру.

6. Запустить программу 3B NET Data и нажать на кнопку READ. Полученные данные сохранить, нажав кнопкуWrite Selected Files в папку «Student» на рабочем столе.

7. Отключить 3B NETlog^тм от компьютера и закрыть программу. Преобразовать полученные данные и перевести в программу Microsoft Office Excel. Найти среднее значение силы и занести в таблицу.

8. Повторить пункты 2-6 с другими рабочими поверхностями.

9. Найти силу давления по формуле (2.3).

10. По формуле (2.2) найти коэффициент трения.

11. Для каждого опыта найти абсолютную погрешность по формуле (2.4) и для каждой пары трущихся поверхностей – относительную погрешность в процентах по формуле (2.5).
