4. Измерение температуры термоэлектрическими преобразователями
Термоэлектрический метод измерения температур основан на строгой зависимости термоэлектродвижущей силы (термо-э.д.с.) термоэлектрического термометра (термопара) от температуры.
Термоэлектрические явления, совокупность физических явлений, обусловленных взаимосвязью между тепловыми и электрическими процессами в металлах и полупроводниках.
|

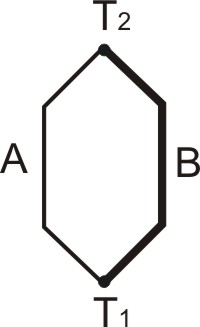

Если составить цепь из двух разнородных проводников (или полупроводников) А и В и соединить их между собой концами причем температуру T1 одного места соединения сделать отличной от температуры Т2 другого, в цепи появится ЭДС, называемая термоэлектродвижущей силой (термо-э.д.с.). Принцип действия термопары основан на возникновении токов в цепи, составленной из двух разнородных проводников при нарушении теплового равновесия мест их контактирования. |
Термоэлектрические явления:
-явление Томсона;
-явление Зеебека;
-эффект Пельтье.
Явление Томсона относится к термоэлектрическим явлениям и заключается в следующем: при пропускании электрического тока через полупроводник (или проводник), вдоль которого существует градиент температуры, в нем, помимо джоулева тепла, в зависимости от направления тока будет выделяться или поглощаться дополнительное количество тепла (теплота Томсона).
Явление Зеебека объясняется тем, что средняя энергия электронов проводимости зависит от природы проводника и по-разному растет с температурой. Если вдоль проводника существует градиент температур, то электроны на горячем конце приобретают более высокие энергии и скорости, чем на холодном; в полупроводниках в дополнение к этому концентрация электронов проводимости растет с температурой. В результате возникает поток электронов от горячего конца к холодному и на холодном конце накапливается отрицательный заряд, а на горячем остаётся нескомпенсированный положительный заряд. Процесс накопления заряда продолжается до тех пор, пока возникшая разность потенциалов не вызовет поток электронов в обратном направлении, равный первичному, благодаря чему установится равновесие. Алгебраическая сумма таких разностей потенциалов в цепи создаёт одну из составляющих термоэдс, которую называют объёмной.
Эффект Пельтье́ — процесс выделения или поглощения тепла при прохождении электрического тока через контакт двух разнородных проводников. Величина выделяемого тепла и его знак зависят от вида контактирующих веществ, силы тока и времени прохождения тока, то есть количество выделяемого тепла пропорционально количеству прошедшего через контакт заряда:
Причина возникновения явления Пельтье заключается в следующем. На контакте двух веществ имеется контактная разность потенциалов, которая создаёт внутреннее контактное поле. Если через контакт идет ток, то это поле будет либо способствовать прохождению тока, либо препятствовать. Если ток идет против контактного поля, то внешний источник должен затратить дополнительную энергию, которая выделяется в контакте, что приведет к его нагреву. Если же ток идет по направлению контактного поля, то он может поддерживаться этим полем, которое и совершает работу по перемещению зарядов. Необходимая для этого энергия отбирается у вещества, что приводит к охлаждению его в месте контакта.
Термопары широко применяются для измерения температур до 2500С.
Для измерения в области низких температур термопары получили меньшее распространение, чем ТС.
К числу достоинств термопар можно отнести достаточно высокую точность измерения.
