Метод динамического давления.

Q=Sυk_Tk

Q – расход;

K_T – коэффициент, который учитывает неравномерность скорости потока в течении;

K – коэффициент трубки;

Этот метод позволяет определить в трубопроводе нестандартной формы.

Измерение скорости в потоке жидкости или газа напорными трубками (трубки Пито) сводится к измерению динамического давления (скоростного напора), которое равно разности полного и статического давлений.

=> =>

Измерение полного давления м.б. осуществлено напорной трубкой установленной навстречу движению потока в центре трубопровода, а статическое давление по краям трубопровода. Т.к. для определения скорости в данной точке потока нужно измерить только разность давлений р – р_д, то обе трубки следует присоединить к микроманометру или жидкостному дифманометру.

Электромагнитные расходомеры.

Электромагнитные (индукционные) расходомеры применяют для измерения в трубопроводах объёмного расхода электропроводных жидкостей, растворов. Применяется для агрессивных, ядовитых, воспламеняющихся и других опасных жидкостей. Принцип действия ЭМР основан на законе эм. индукции, согласно которому наведённая в проводнике э.д.с. пропорциональна скорости его движения в магнитном поле.

Жидкости по проводимости разделяются на 2 типа: электронная проводимость (жидкие металлы) и ионная проводимость (вода, щёлочь, кровь).

Для жидкостей с ионной проводимостью применяется переменное м.п., для жидкостей с электронной проводимостью – const м.п.

В индукционных расходомерах работающих на переменном токе возникает паразитная трансформаторная ЭДС, величины которой м. превышать полезную ЭДС. ЭДС сдвинута относительно полезного сигнала на 90.

Методы исключения трансформаторной ЭДС:

1. Применяют 2 преобразователя и соединяют их т.о., чтобы полезные ЭДС складывались, а трансформаторные вычитались.

2. применяют детекторы выделяющие оба сигнала полезные и трансформаторные, причём трансформаторные подавляются с использованием Отриц.Обратной Связи

3. В м.п.помещают индукционную катушку и включают её в цепь электродов, находят такое положение катушки, при котором трансформаторная ЭДС на вых.=0.

4. Применяют подвижный вывод, находят такое положение, при котором паразитная ЭДС –min.

5. Применяют потенциометр, с автоматическим уравновешиванием двух составляющих, различающихся по фазе.

Первые 2 м-да применяются чаще.

Преимущества:

1. Возможность измерения в трубах большого диаметра, агрессивных жидкостей.

2. Отсутствие гидравлических сопротивлений, отсутствие выступающих частей.

3. Отсутствие влияния температуры окружающей среды

4. Шкала прибора линейна.

5. Независимость показаний от плотности и вязкости жидкости.

Недостатки:

1. Применяется только для измерения расхода электропроводной жидкости.

2. Сложность конструкции.

5. Ультразвуковые расходомеры.

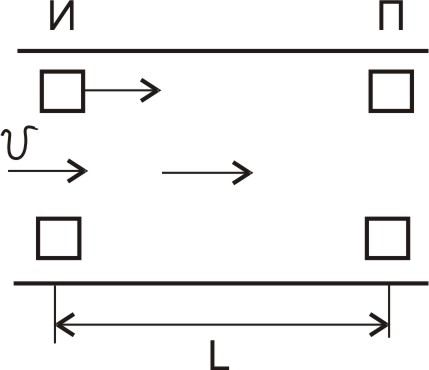

Измерение расхода м. свести к определению разности времени излучения и приёма сигналов, разности фаз и разности частот при прохождении ультразвуковых волн (частотой выше 15 кГц) вдоль и против направления движущегося потока.

Принцип действия основан на смещении ультразвуковых колебаний измеряемой средой. Скорость прохождения ультразвуковых колебаний в неподвижной среде С=1000÷1500 м/с скорость среды до 40 м/с.

Существуют следующие способы построения ультразвуковых расходомеров:

1) основанные на измерении фазовых сдвигов 2-х ультразвуковых колебаний, направленных по потоку и против него.

2) частотно-импульсный, измеряется разность частот ультразвуковых колебаний направленных по потоку и против него.

3) временно-импульсный, по измерению разности времени импульсов, направленных по потоку и против него.

Преимущества:

1) Отсутствуют потери на гидравлических сопротивлениях.

2) Возможность измерения быстроменяющихся расходов.

3) Возможность измерения расхода близких к нулевому.

Недостатки: сложность конструкции.
