5. Назначение органов управления

Внешний вид лицевой панели осциллографа ОСУ-10А приведен на рисунке 1.

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20 21

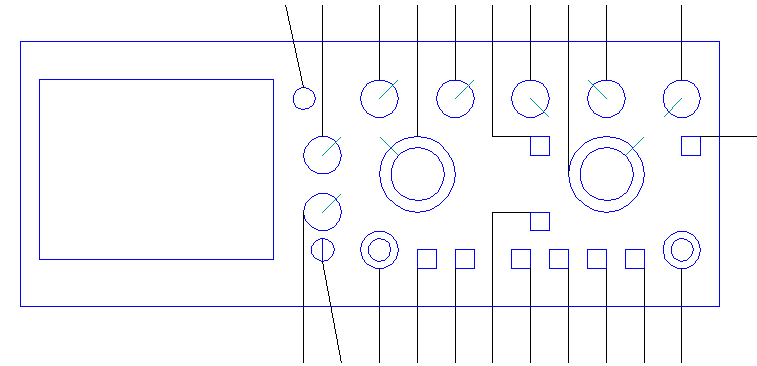

Рисунок 1. - Лицевая панель осциллографа ОСУ-10А

Далее приведены названия и назначения органов управления.

1. Цепи ЭЛТ:

(1) - «Сеть» - подача питания на осциллограф;

(2) - «Яркость» - регулировка яркости свечения луча;

(11) - «Фокус» - фокусировка луча ЭЛТ.

2. Органы управления тракта вертикального отклонения

(4) - «Вольт/деление» - установка коэффициента отклонения канала «Y»;

(3) - «Положение по вертикали» - установка положения луча по вертикали;

(5) - «Плавно по вертикали» - плавное изменение коэффициента отклонения канала «Y». (При проведении измерений по масштабной сетке этот орган управления должен находиться на отметке «кал.» - в крайнем правом положении).

(13) - «Вход Y» — коаксиальное гнездо входа «Y»;

(14) - «~/~» - переключатель типа входа осциллографа: при нажатой кнопке вход открытый, при отжатой — закрытый.

(15) - «Земля» - при нажатии этой кнопки вход канала «Y» отключается от источника сигнала и соединяется с землей.

(12) - «1кГц, 0.5В» - выходное гнездо калибратора делителя сигнала 1:10, которым комплектуется осциллограф.

3.Органы управления канала синхронизации

(10) - «Уровень» - регулировка уровня синхронизации.

(22) - «Блок» - установка фиксированного (нулевого) уровня запуска канала синхронизации.

(6) - «+/-» - выбор фронта сигнала, которым синхронизируется развертка: при нажатой кнопке развертка синхронизируется отрицательным фронтом сигнала, а при отжатой — положительным.

(17) - «Авто/ждущ.» - выбор вида запуска развертки — автоколебательный или ждущий. Автоколебательный режим рекомендуется применять, если частота входного сигнала меньше 25Гц.

(18) - «ТВ» - специальный режим синхронизации для наблюдения осциллограмм телевизионных сигналов.

(19) - «Сеть» - при нажатой кнопке развертка синхронизируется сигналом от электросети.

(20) - «Внутр/внеш» - выбор сигнала синхронизации для развертки: при отжатой кнопке развертка синхронизируется сигналом из канала «Y», а при нажатой — внешним, подаваемым на гнездо «Вход X» (поз. 21).

4. Органы управления горизонтальной разверткой.

(7) - «Плавно по горизонтали» - плавное длительности развертки канала «Х». (При проведении измерений по масштабной сетке этот орган управления должен находиться на отметке «кал.» - в крайнем правом положении).

(8) - «Время/деление» - установка длительности горизонтальной развертки.

(9) - «Положение по горизонтали» - установка положения луча по горизонтали.

(16) - «X-Y» - переход в режим работы «X-Y», например, для наблюдения фигур Лиссажу.

(21) - «Вход Х» - гнездо для подачи внешнего сигнала непосредственно на усилитель канала «X». Это гнездо также используется для подачи внешнего сигнала синхронизации.
