II. Оборудование для плазменного напыления
В настоящее время наибольшее распространение получили плазменные установки УМП-4 - 64, УПМ-5 - 68 и УПУ-3.
Установка УПУ-3 является наиболее универсальной. Она предназначена для напыления как проволокой, так и порошковыми материалами. Мощность плазмотрона 33 кВт, производительность 3.5 кг/ч.
Установка позволяет проводить напыление по схемам:
с «нейтральной проволокой»;
с проволокой анодом;
с вдуванием порошка в дугу.
Рассмотрим принципиальную схему плазменной установки УПУ-3.
Установка УПУ-3 (рис. 13 ) состоит из трех основных частей:
универсальной плазменной головки I;
шкафа управления II;
источника питания III.

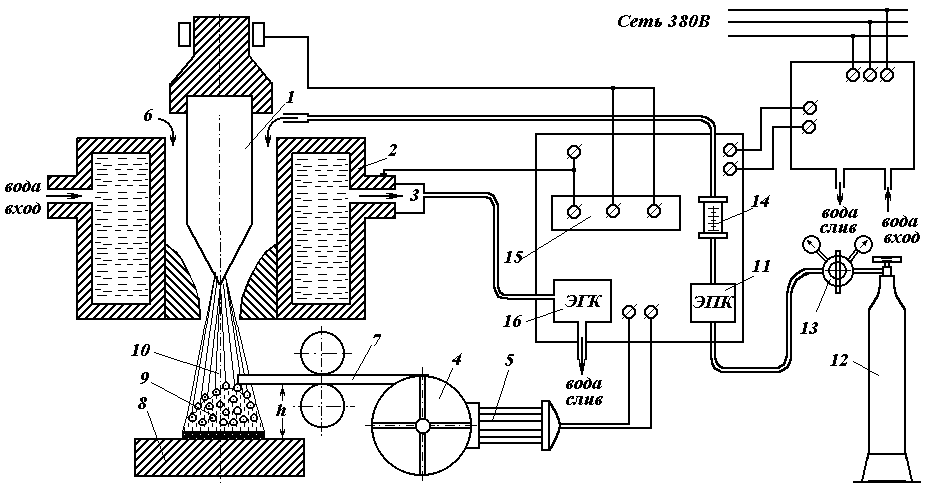

Рис.13.
Принципиальная схема установки для
плазменного напыления
Универсальная плазменная головка предназначена для механизированного напыления присадочной проволокой. Она состоит из плазменной горелки ГН-5М, редуктора, механизма направления проволоки из барабана для намотки проволоки 4.
Для напыления по схеме «нейтральная проволока» подача проволоки осуществляется через втулку в канале сопла. Для напыления порошком установка УПУ-3 снабжена ручной горелкой ГН-5Р.
Шкаф управления II предназначен для управления процессом плазменного нанесения покрытия при использовании как присадочной проволокой так и порошка.
В шкафу управления расположены электрическая и газовая аппаратура приборы контроля и автоматизации процесса. В нем находятся клапаны подачи газа и воды, а также осциллятор для возбуждения дуги. На панели управления находятся кнопки и ручки регулирования процессом напыления. Для дистанционного включения и отключения дуги имеется ножная педаль.
Плазменная установка УПУ-3 снабжается источником питания ИПМ - 160/600 (III). Он представляет собой полупроводниковый выпрямитель с падающей внешней характеристикой. Конструктивно источник питания состоит из трехфазного трансформатора и выпрямительного блока, Силовой трансформатор с увеличенным магнитным рассеянием, которое регулируется за счет изменения расстояния между первичной и вторичной обмотками. Это обеспечивает плавное регулирование рабочего тока.
Источник питания имеет регулируемые напряжение холостого хода, за счет секционирования первичной обмотки трансформатора. При работе в аргоне Uхх = 80 В, при работе в азоте Uхх = 160 В.
Источник питания работает от трехфазной сети напряжением 380 В. Выпрямительный блок охлаждается проточной водой.
Плазмообразующий газ из баллона 12 поступает через шкаф управления в плазменную горелку. Для регулирования процессом подачи газа в горелку в шкафу управления имеется электропневматический клапан 11 и ротаметр 14. Рабочее давление газа обычно составляет 3 – 4 атм.
Для охлаждения плазменной горелки через водоохлаждамое сопло 2 пропускается вода из водопроводной сети, которая проходит через шкаф управления, где имеется гидравлическое реле 16 для контроля давления охлаждающей воды. При снижении давления охлаждающей воды ниже номинального значения (5 атм.) реле отключает электропитание установки. Для обеспечения требуемого давления воды в горелке установки УПУ-3 предусмотрено подключение в водную магистраль центробежного вихревого насоса 1СУВ-15 (в случае, если водопроводная сеть не обеспечивает необходимого давления).
Работа плазменной установки УПУ-3 при напылении присадочной проволокой осуществляется следующим образом.
После включения в электрическую сеть источника питания, подачи газа и воды оператор нажимает на педаль.
При нажатии на педаль происходит высокочастотный разряд осциллятора 15 и возбуждается дежурная дуга между вольфрамовым электродом 1 и соплом 2. Через 3 -1 с возбуждается рабочая дуга. После установления требуемого режима процесса нажатием кнопки на пульте управления подается напряжение на двигатель подачи проволоки 5. При этом посредством перемещения детали происходит нанесение покрытия на ее поверхность. При плазменном напылении целесообразно осуществлять механическое вращение или поступательное перемещение напыляемых деталей.
После окончания процесса напыления отключается питание дуги, а подача воды и газа продолжается еще в течении некоторого времени.
