1.4. Вывод результатов моделирования.
Часто необходимо сохранить результаты моделирования в виде графиков переходного процесса или частотных характеристик. Для этого в Linear analysis имеются

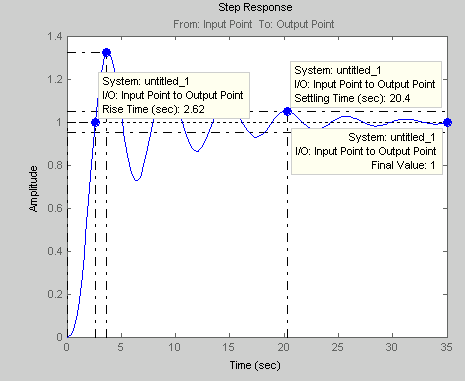

все возможности. Чтобы вывести график для отчета, надо в раскрытой клавише File экрана LTI Viewer нажать строку Print to Figure. Тотчас же появится копия фигуры. В копии необходимо раскрыть клавишу Edit и нажать строку Copy Figure. Теперь в документе Word достаточно нажать клавишу «Вставить» и график появится в вашем отчете. Прежде чем создавать копию графика, целесообразно снабдить график поясняющими сведениями, содержащими координаты характерных точек графика (максимум переходного процесса, время переходного процесса и т.п.). Пример такого оформления графика приведен на рис. 1.5.
Рис. 1.5
Создание такого пояснения достигается подведением указателя мыши к характерной точке графика. Для фиксации поясняющего табло нужно нажать левую клавишу мыши.
Если необходимо вывести в отчет несколько графиков одновременно на одном рисунке, то следует воспользоваться клавишей Edit экрана LTI Viewer и инициировать

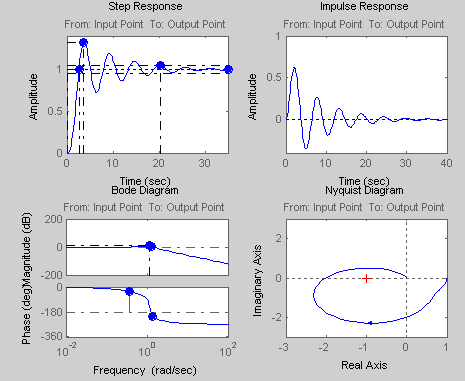

команду Plot Configurations. Откроется окно, в котором можно выбрать одну из шести возможных комбинаций, и задать желаемый перечень характеристик. Пример вывода
четырех характеристик в одном окне приведен на рис. 1.6.
Рис. 1.6
Как правило, в отчет всегда выводится схема компьютерной модели, исследова-ние которой выполняется. Чтобы сохранить в отчете схему модели, её нужно предварительно выделить, затем в окне рабочей модели нажать клавишу Edit и выбрать строку Copy model to clipboard. В Word достаточно нажать «Вставить» (рис. 1.7). Если размеры рисунка по какой-либо причине Вас не устраивают, можно воспользоваться предварительно программой Paint.
Рис. 1.7
1.5. Программа выполнения работы.
1. Открыть окно рабочей модели и создать модель звена 3-го порядка, подобного
звену, изображенному на рис. 1.7. Инициировать запуск программы LTI Viewer. Освоить процедуры построения и определения параметров всех возможных характеристик исследуемого звена. Подготовить графики к выводу на печать в отчете.
2. Создать окно для вывода пяти характеристик (ПХ, ИПХ, ЛАФЧХ, АФХ, расположение нулей и полюсов). Отметить на всех пяти графиках точки параметров гра-
фиков. Организовать вывод полученной информации в отчет.
1.6. Содержание отчета.
Отчет должен содержать:
1.6.1. название, цель и содержание работы;
1.6.2. описание операций построения графиков и их оформления на печать;
1.6.3. копии всех графиков, созданных в ходе выполнения работы;
1.6.4. выводы по работе.
Лабораторная работа №2
Исследование временных и частотных характеристик типовых звеньев АСУ.
Целью работы является изучение и исследование временных и частотных характеристик корректирующего звена первого порядка, апериодического звена 2-го порядка, колебательного звена 2-го порядка, консервативного звена 2-го порядка.
