Построение графиков

Postprocessor и Grapher

Postprocessor и Grapher — это программы пакета Multisim, которые позволяют отобразить результаты моделирования в графическом виде.

Данная функция позволяет строить необходимые графики после проведенного анализа. Для работы с функцией Postprocessor необходимо знать названия узлов. Только те параметры (входные и выходные переменные), которые указываются при выполнении любого вида анализа (AC Sweep, DC Sweep, Transient Analysis и т.д.) отображаются на графиках функции Postprocessor и Grapher.

С помощью данной функции можно создать несколько графиков, изменять параметры графика, удалять объекты, производить логические и алгебраические операции над графиками (сложение, умножение, возведение в квадрат и т.д.).

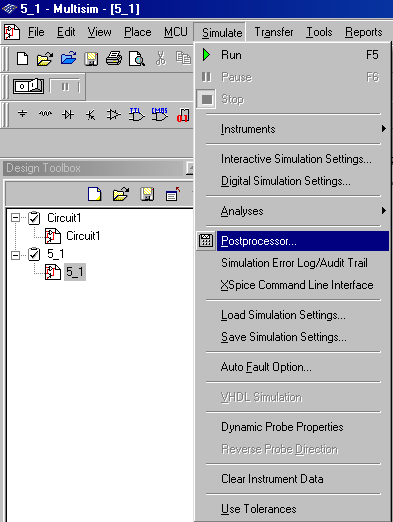

Вызов функции:

Создание графика (с использованием функции Postprocessor):

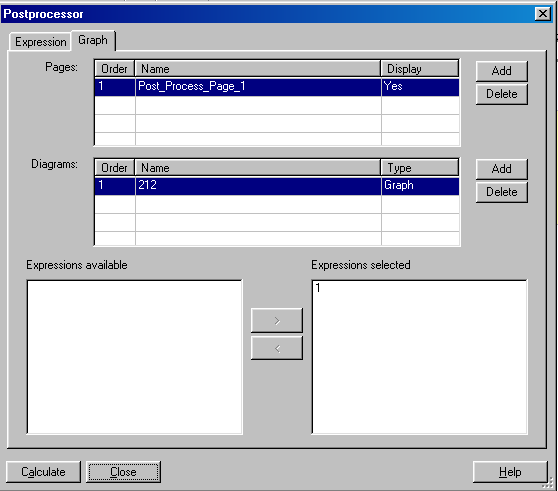

Внесение данных, необходимых для построения:

Select simulation results - добавление данных проведенного анализа.

Variables - переменные, необходимые для построения графика.

Functions - алгебраические действия над графиками.

В окне Expressions available выбираем необходимые графики для построения.

Также графики можно строить, используя несколько доступных в Multisim режимов. Их виды рассмотрим далее.

Внимание! Рассматриваемые ниже режимы доступны только при остановленной симуляции. Прежде чем открывать пункт меню Analysis убедитесь, что кнопка Run не нажата и симуляция не запущена.

Построение графиков с помощью Transient Analysis.

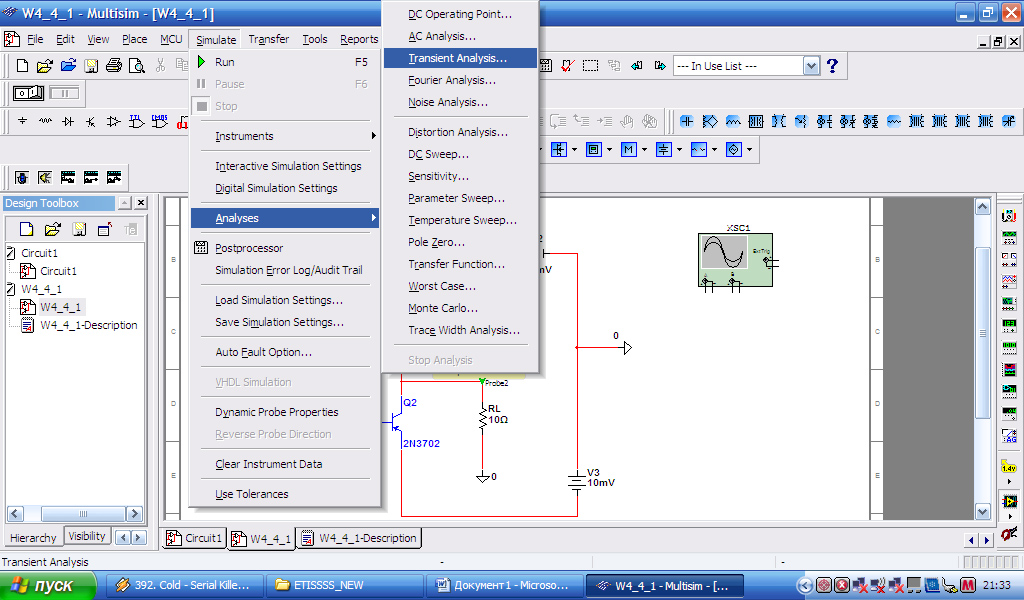

Последовательность команд меню: Simulate / Analysis / Transient Analysis.

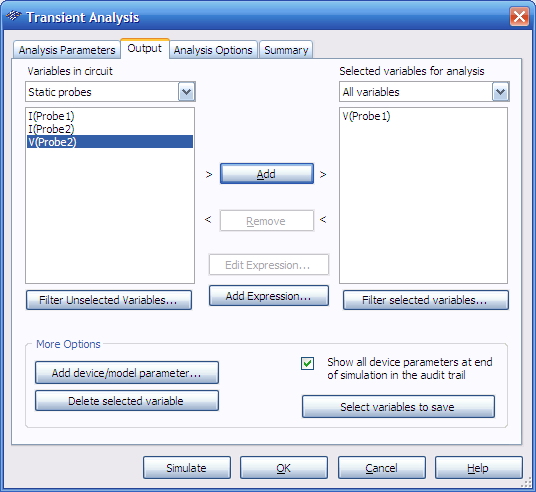

В окне Transient Analysis на вкладке Output выбираем необходимые для анализа величины, выделяем их и нажимаем кнопку Add.

На вкладке Analysis Parameters в поле Parameters можно установить начальное и конечное время анализа (такие же действия производятся в любом виде анализа) – Start time (TSTART) и End time (TSTOP) соответственно.

Вкладка Analysis Options содержит параметры, влияющие на отображение графика. Рекомендуется использовать стандартные настройки Multisim Defaults.

После того, как вы выбрали нужные величины в качестве выходных параметров и установили временной интервал, можно нажимать кнопку Simulate. Если все сделано верно, увидите корректный график. В данном режиме можно построить, например, амплитуду входного (выходного) напряжения.

С помощью кнопки плоттера отображение курсоров и данных можно посмотреть значение напряжений в любой точке. При анализе графики для удобства отображаются разными цветами.

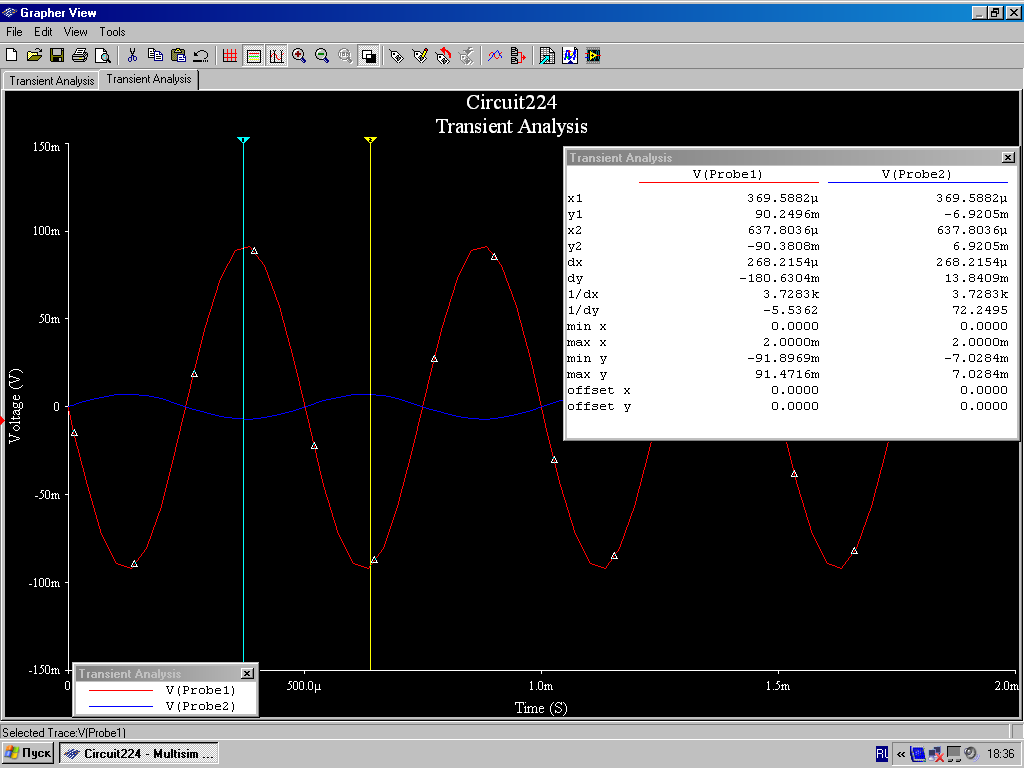

Работа с курсорами:

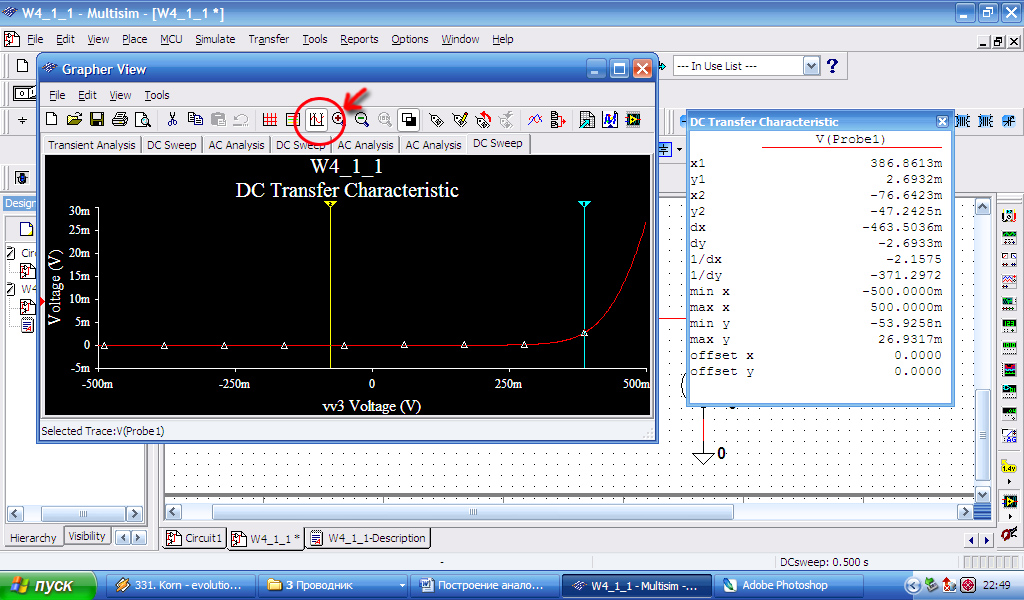

С помощью показанной на рисунке кнопки панели свойств вызываются курсоры. Они позволяют посмотреть координаты каждой точки построенного графика. Вся информация отображается в специальном окне Transfer Characteristics. При перемещении курсоров данные в этом окне также изменяются.

Кроме того, при работе с графиком можно изменять масштаб и вызывать координатную сетку (соответствующие кнопки панели свойств). Для удобства работы можно поменять цвет фона. С помощью горизонтальных вкладок с названиями типов характеристик, в одном окне можно просмотреть все необходимые графики.

Построение передаточной характеристики (зависимость выходного напряжения от входного) с помощью DC-Sweep Analysis.

Последовательность команд меню: Simulate / Analysis / DC-Sweep…

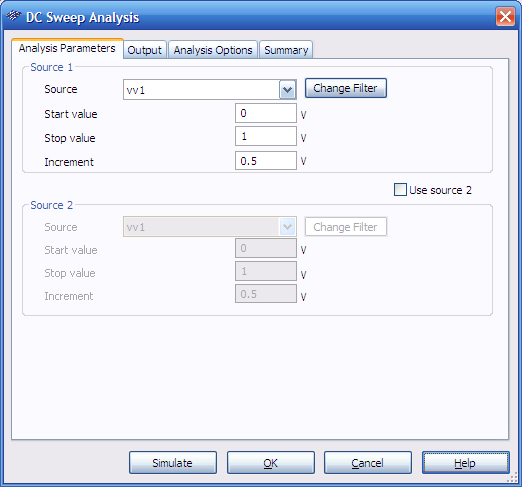

На вкладке Analysis Parameters можно установить источник, для которого строится характеристика. Если поставить флажок Use source 2, получим две характеристики для двух источников на одном графике.

Работа с остальными вкладками осуществляется аналогично предыдущему режиму.

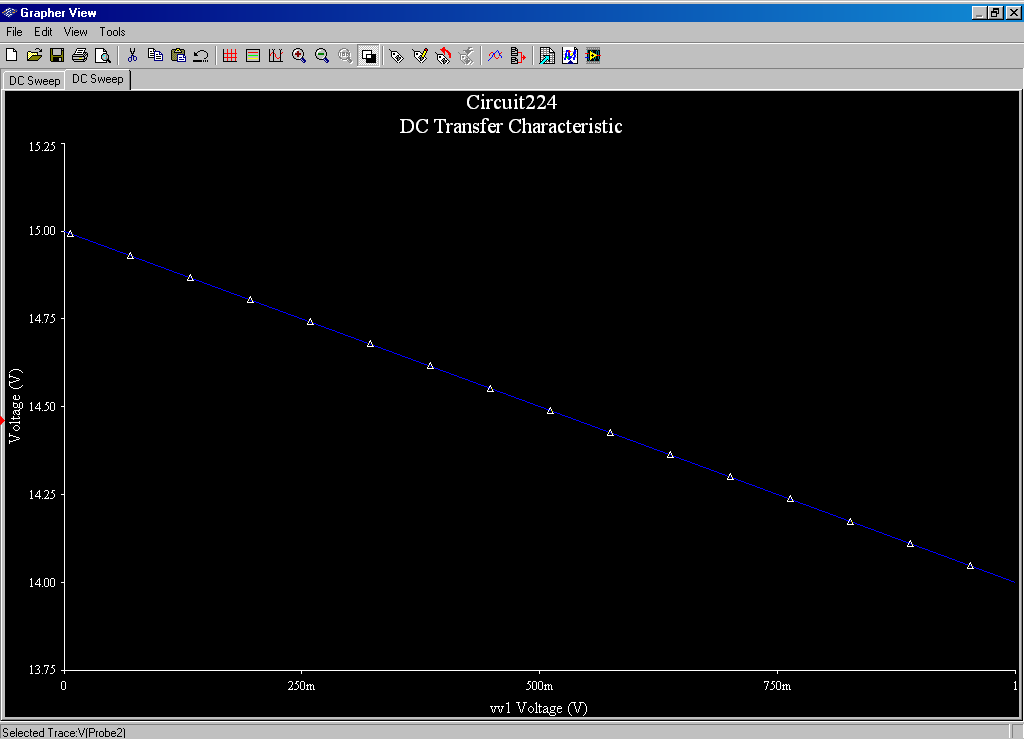

Работа в плоттере (Grapher View) с графиком осуществляется аналогично. Пример получившегося графика приведен на рисунке.

Построение АЧХ и ФЧХ (с помощью AC-Analysis).

Последовательность команд: Simulate / Analysis / AC Analysis…

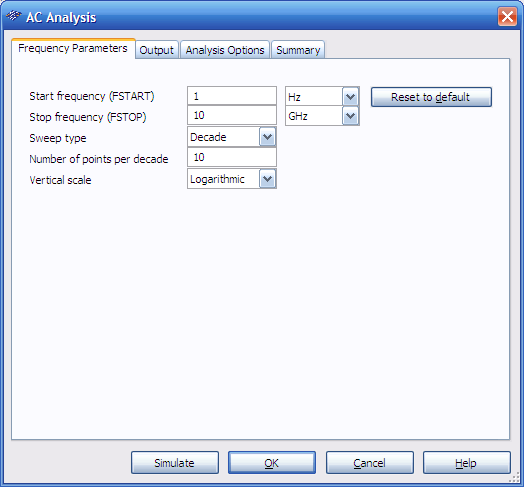

На вкладке Analysis Parameters можно установить начальную и конечную частоты (FSTART и FSTOP соответственно), тип амплитуды графика (Sweep type), количество отображаемых точек и тип вертикальной шкалы (Vertical scale).

Работа с остальными вкладками производится аналогично.

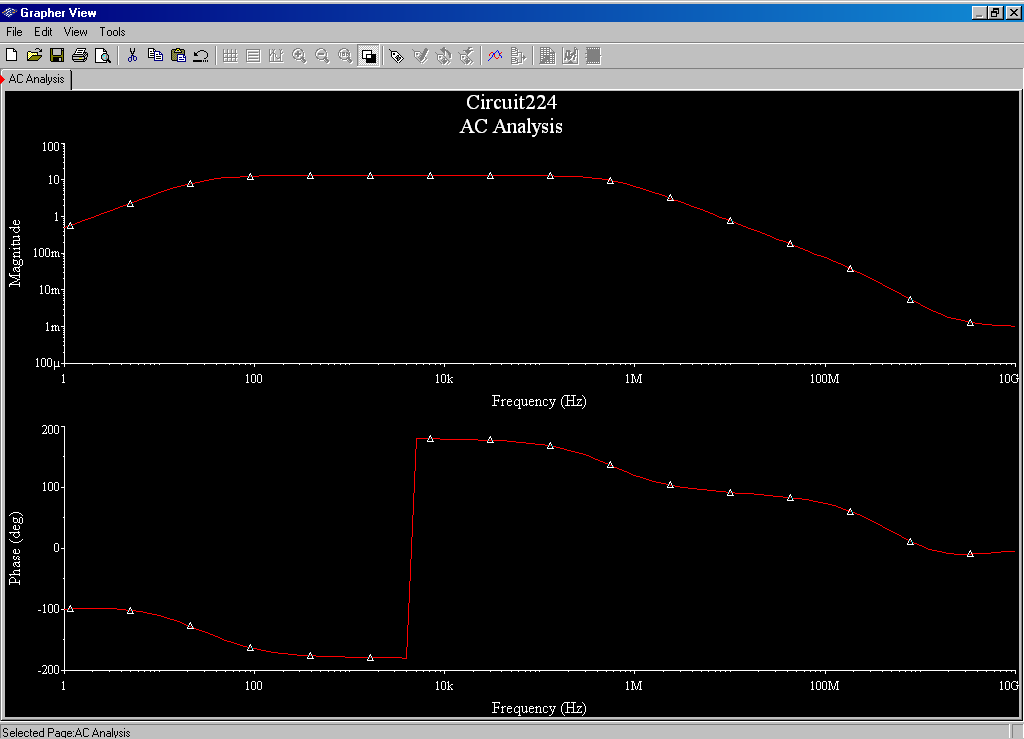

Примеры графиков Амплитудо – и ФазоЧастотных Характеристик, полученных с помощью этого режима:
