8.5. Средства обнаружения и диагностики наркотических веществ
Таможенные и иные правоохранительные органы используют большое число различных по назначению, конструкции и реализуемым методам средств обнаружения и диагностики наркотических веществ. Ниже рассмотрены некоторые из типичных представителей этих средств.
Для обнаружения наркотических и взрывчатых веществ все шире применяется стационарные рентгеновские досмотровые установки, которые устанавливаются в местах массового пропуска людей.
Как уже отмечалась, наркотические и взрывчатые вещества содержат легкие химические соединения. Для выделения предметов, содержащих вещества с малым атомным номером, такие установки имеют систему регистрации «отраженного» (рассеянного) излучения и систему оценки величины эффективного атомного номера Zэфф (см. разделы 7.3 и 8.4). Предметы с малыми Zэфф высвечиваются на мониторе установки особым цветом. Практически все современные досмотровые рентгеновские установки конвейерного типа снабжаются подобными средствами регистрации предметов из легких элементов.
Имеются варианты подобных досмотровых рентгеновских установок, специально приспособленных для более надежного выявления наркотических и взрывчатых веществ. Они иногда называются рентгеновскими томографами. В основе их работы лежит метод компьютерной «электронной томографии» с использованием рентгеновского излучения. Анализ содержимого багажа происходит в два этапа. На первом, в ходе предварительного рентгеновского обследования багажа, выделяются подозрительные области, в которых может содержаться взрывчатые или наркотические вещества. На втором этапе проводится сканирование только выделенных областей и из полученных «срезов» с помощью соответствующего программного обеспечения воссоздается трехмерное изображение, позволяющее оценить «рентгеновскую» плотность предметов. В случае, если показатель плотности близок к известным значениям для взрывчатых веществ или наркотиков, оператору выдается сигнал тревоги. Правда, пока подобные установки эффективны при достаточно большой массе и размерах объекта контроля. Однако им нет конкурентов по производительности.
Современные газоанализаторы позволяют определять микроследы присутствия наркотиков в диапазоне 10-6+10-13 г.

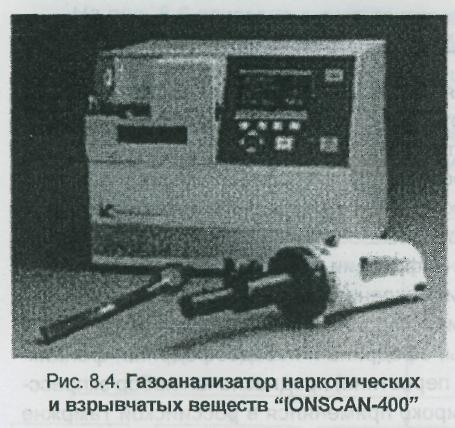

Например, газоанализатор «IONSCAN 400» (рис. 8.4) однозначно определяет факт имевшего место соприкосновения какого-то человека с указанными материалами даже после троекратного мытья рук, если они не были защищены при контакте. Его чувствительность при определении наркотиков лежит в пределах от 1 до 5 нг (нанограмм).
Проведение спектрального анализа, последующее автоматическое сравнение полученных результатов с тестовыми спектрами искомых веществ, помещенными в память персонального компьютера, и выдача ответа оператору осуществляются в течение нескольких секунд. По возможностям идентификации «IONSCAN 400» (и его модификация IONSCAN Model 400B) обеспечивает экспрессное определение большого ряда наркотических веществ, в том числе наркотиков типа кокаин, героин, ЛСД, ПСП, амфетамины, метам-фетамины, другие стимуляторы, включая искусственные наркотики. Прибор может быть запрограммирован на определение и идентификацию до 18 соединений. В нем реализован метод ионной подвижности (см. раздел 8.4).
Пробоотбор
осуществляется
на тампоны или на воздушный
фильтр (при использовании
ручного пробоотборника).
Размеры рабочего
блока 40x34x32см, вес:
22 кг. Есть возможность программирования
на новые вещества в полевых условиях.
Важным качеством этого прибора является также то, что он позволяет диагностировать не только наркотические, но и взрывчатые вещества. IONSCAN фирмы Barringer является самым продаваемым в мире детектором следов взрывчатых веществ и наркотиков. Он применяется в десятках стран мира, где используется Для улучшения безопасности аэропортов и иных объектов.
Во многих газоанализаторах проба исследуемого вещества помещается в прибор и прогревается. Это способствует повышению содержания паров исследуемого вещества и позволяет ускорить процесс диагностики и повысить достоверность результатов диагностики.
Известны публикации о приборах, в которых при взаимодействии наркотика и специального реактива изменяется характер флуоресцентного излучения реактива, параметры которого регистрируются специальными оптоэлектронными устройствами.
Несмотря на высокую эффективность технических средств, в таможенной практике продолжают широко применяться химические тесты обнаружения и диагностики наркотических веществ. Обычно они представляют собой набор (комплект), включающий реактивы, средства отбора пробы, некоторой основы для размещения пробы (пакет, ампула, специальная бумага и т.п.). Эти наборы называют экспресс-тестами.
Наборы химических тестов позволяют достаточно эффективно проводить обнаружение и диагностику наркотиков, однако, учитывая недостаточную избирательность цветных реакций, следует помнить, что их использование представляет собой лишь предварительное исследование. Для однозначного ответа о принадлежности исследуемого объекта к наркотическим средствам после положительного срабатывания экспресс-теста необходимо направить объект на экспертное исследование, которое проводится в стационарных лабораторных условиях.
Российскими предприятиями в разные годы выпускались комплекты химических тестов «Наркотест», «Политест», «Нарет-М», «Сигма-М», «Наркоцвет», «Наркоспектр» и др.
В
оперативной работе российской таможенной
службы в основном
применяются ампульные химические тесты,
хотя в последнее время
стали применяться и аэрозольные.
Для обнаружения и идентификации наркотических средств природного и синтетического происхождения (опия, конопли, гашиша, марихуаны, барбитуратов, морфина, героина, кокаина, промедола, амфетаминов лизергеновой кислоты, эфедрина и псевдоэфедрина, фенцик-лида, метаквалона, фенадона, первотина) предназначен набор экпресс-тестов «Сигма-М», который широко применялся в российской таможне в 90-х годах (рис. 8.5).
Он включает 75 тестов, представляющих собой ампулы с химическими реактивами, уложенные в реакционные пакеты. Тесты размещены в чемоданчике типа «дипломат». Аналогичные «Сигме-М» экспресс-тесты «NIK» выпускались фирмой Becton Dickenson (США). При сравнении указанных экспресс-тестов в ноябре 1991 г. в ходе советско-американского семинара по борьбе с распространением наркотических средств было установлено, что тесты «Сигма-М» не только не уступают «NIK», но и превосходят их. К набору «Сигма-М» приложены схемы применения тестов.
Предполагается, что определение вида наркотика может потребовать последовательного использования нескольких тестов.

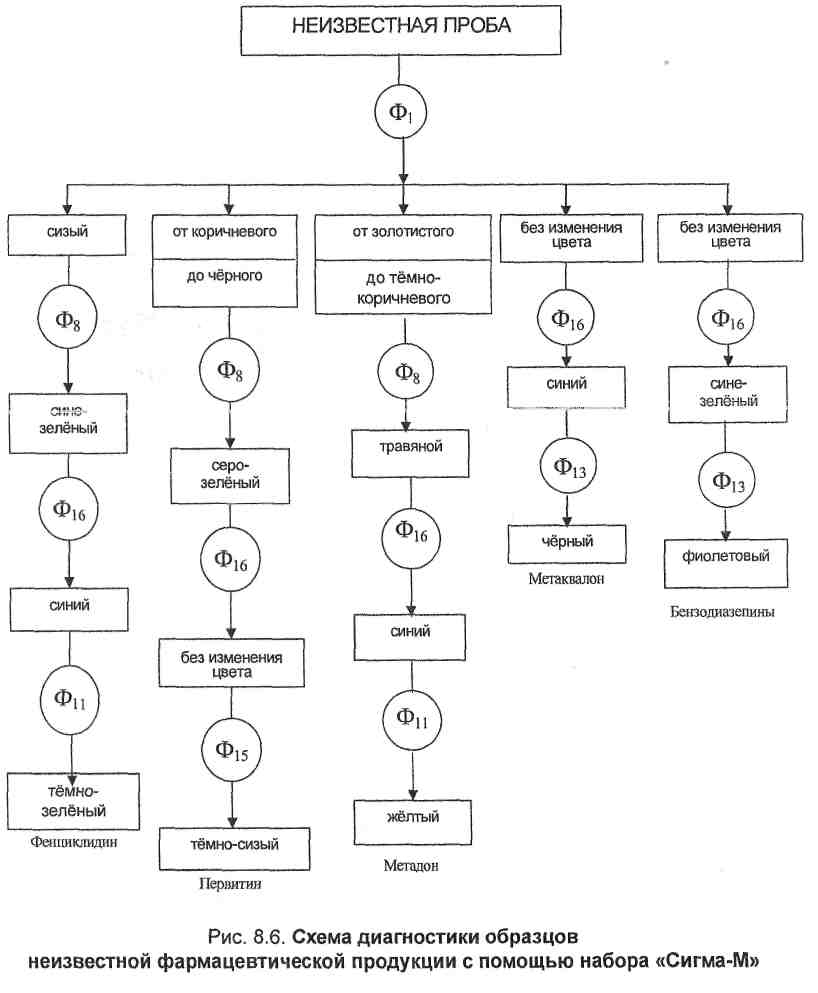

На рис. 8.6 показана схема применения тестов в случае исследования медицинских препаратов с наркотическим веществом. Первым применяется тест Ф1, в зависимости от цветовой реакции далее применяется тест Ф3 или Ф16, и т.д.
Каждый тест комплекта оформлен в виде пластикового пакета, в который помещены шпатель для отбора пробы и стеклянные ампулы (рис. 8.5б). В ампулах находятся химические вещества (растворители и реагенты).
Тест
выбирается в зависимости от предполагаемого
вида наркотического
вещества. Проба исследуемого вещества
с помощью шпателя
помещается в пакет. Затем поочередно
давятся ампулы и выполняется
перемешивание получаемого раствора
путем встряхивания пакета.
Вид наркотического вещества определяется
по цвету раствора. Инструкция
по работе с тестом нанесена на одну из
сторон пакета, с другой
стороны нарисован четырехугольник,
раскрашенный в цвет, соответствующий
положительной цветовой реакции.

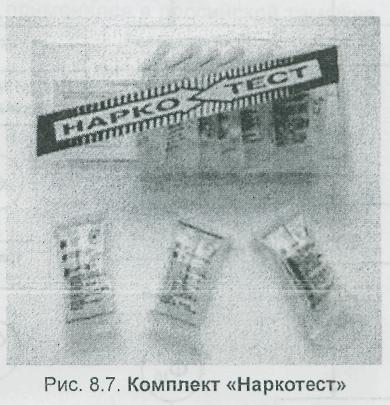

Комплект «Наркотест» показан на рис. 8.7. Методика применения тестов такая же как и в комплекте «Сигма-М». Вид наркотического вещества определяется по окраске раствора в пакете (табл. 8.3).
Одной
из последних разработок в России
экспресс-тестов для
выявления и диагностики наркотических
и сильнодействующих веществ

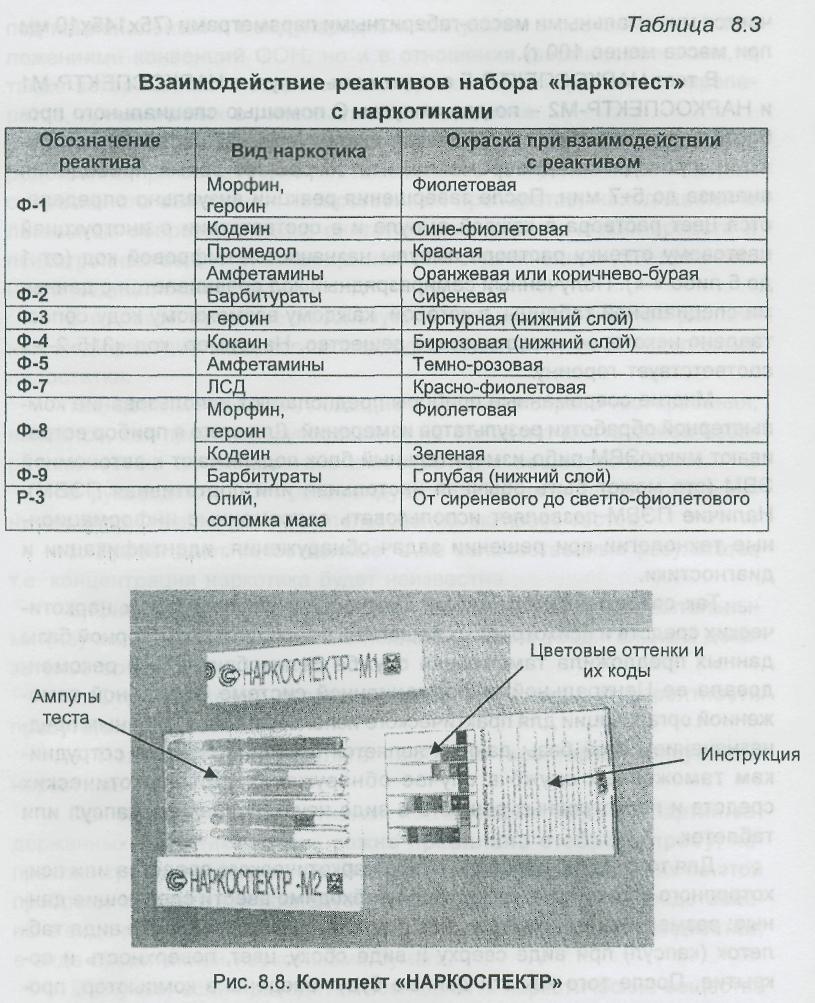

является комплект «НАРКОСПЕКТР» (рис.
8.8). Он предназначен
для анализа твердых
и жидких объектов, в которых подозревается
наличие наркотических
и сильнодействующих веществ,
и в наибольшей степени отвечает
требованиям, предъявляемым
к экспресс- тестам для определения
указанных веществ во
внелабораторных условиях.
В состав комплекта входят:
• тест НАРКОСПЕКТР-Б - для обнаружения опийных алкалоидов, барбитуратов, кокаина гидрохлорида, кокаина основания, КРЭКа, эфедрина, метаквалона, димедрола, амфетаминов, апрофена, циклодола, метадона, промедола, трамала, мескалина, морфина, ЛСД, амизила, героина, кодеина и фенциклидина;
■ тест НАРКОСПЕКТР-М1 - для обнаружения наркотических веществ в растительных материалах (солома мака, гашиш, марихуана, опий.и его водные растворы, трава эфедры);
• тест НАРКОСПЕКТР-М2 - для обнаружения лекарственных форм бупренорфина;
■ пакет с порошком нейтрализатором;
• перчатки.
Ампулы с тестами закреплены на разворачивающейся картонной коробке. Отходы и использованные ампулы помещаются в пакет с нейтрализатором.
Комплект «НАРКОСПЕКТР» обладает хорошей селективностью по отношению к наркотическим и сильнодействующим веществам и отличается минимальными массо-габаритными параметрами (75x145x10 мм при массе менее 100 г).
В тест НАРКОСПЕКТР-Б входит семь ампул, в НАРКОСПЕКТР-М1 и НАРКОСПЕКТР-М2 - по две ампулы. С помощью специального пробоотборника в ампулы помещается исследуемое вещество, и все реакции проводятся одновременно, что сокращает время проведения анализа до 5*7 мин. После завершения реакции визуально определяется цвет раствора в каждой ампуле и в соответствии с инструкцией цветовому оттенку раствора ампулы назначается цифровой код (от 1 до 5 либо «-»). Полученный семиразрядный код сравнивается с данными специальной таблицы, в которой каждому возможному коду сопоставлено некоторое наркотическое вещество. Например, код «315-2- -» соответствует героину.Многие современные приборы предполагают использование компьютерной обработки результатов измерений. Для этого в прибор встраивают микроЭВМ либо измерительный блок подключают к автономной ЭВМ (это может быть обычная настольная или портативная ПЭВМ). Наличие ПЭВМ позволяет использовать современные информационные технологии при решении задач обнаружения, идентификации и диагностики.
Так
современную методику диагностики
синтетических наркотических
средств и психотропных веществ с помощью
компьютерной базы данных
предложила таможенная служба Великобритании
и рекомендовала
ее Центральной информационной системе
Всемирной таможенной
организации для практического
использования. Основным предназначением
этой базы данных является оказание
помощи сотрудникам
таможенных служб в случае обнаружения
ими наркотических средств
и психотропных веществ в виде
неустановленных капсул или таблеток.
Для того чтобы определить вид наркотического средства или психотропного вещества, в компьютер необходимо ввести следующие данные: размеры в миллиметрах, вес с миллиграммах, описание вида таблеток (капсул) при виде сверху и виде сбоку, цвет, поверхность и покрытие. После того как эти данные будут введены в компьютер, программа автоматически начнет сравнение с данными, содержащимися в компьютерной базе, и выберет вид препарата, наиболее подходящего для рассматриваемого случая. На экран выводятся названия таблеток или капсул, соответствующие введенному описанию.
Созданная база данных содержит информацию не только в отношении наркотических средств и психотропных веществ, находящихся под национальным и международным контролем в соответствии с положениями конвенций ООН, но и в отношении фармацевтических, а также ветеринарных лекарственных средств и лекарственных препаратов, применяемых в гомеопатической практике.
Подобная компьютерная система может использоваться непосредственно при осуществлении таможенного контроля на границе для оперативного выявления лекарственных препаратов, находящихся в легальном обороте, а также синтетических наркотических средств и психотропных веществ, запрещенных или ограниченных для применения в медицинской практике.
В мировой практике используется большое количество различных модификаций экспресс-тестов, однако им присущи определенные недостатки.
Так, цветные реакции, лежащие в основе экспресс-тестирования, являются, как правило, групповыми и не обладают достаточной избирательностью по отношению к конкретным веществам.
В руководстве ООН рекомендуется соблюдать следующие ограничения при практическом использовании экспресс-тестов.
Пробы дают качественные, а не количественные результаты, т.е. концентрация наркотика будет неизвестна.
Они являются лишь предварительными и предположительными (научный химический анализ является самым убедительным доказательством).
Отрицательный результат пробы не исключает вероятности присутствия наркотика.
Положительный результат пробы не гарантирует присутствия наркотика.
При проведении оперативных исследований крупных партий задержанных наркотиков очень важно правильно отобрать пробу, направляемую на исследование. В Методических рекомендациях по этой проблеме сказано, что исследуемые вещества могут быть представлены в виде растительной массы, порошков, таблеток, масел, жидкостей, в виде пропитанной наркотиками бумаги.
В случае, если приходится исследовать наркотические вещества в виде таблеток, то таблетку растирают в ступе до порошкообразного состояния. При исследовании веществ, находящихся в ампулах, обязательно следует встряхнуть ампулу. Из листа бумаги, предположительно пропитанного наркотическим или психотропным веществом, вырезают участки в центре и участки по периферии листа.
При исследовании веществ, спрессованных в брикет, обязательно измельчение, а в дальнейшем отбор пробы производится как с порошкообразными веществами. При исследовании растворов обязательно встряхивание.
Если раствор находится в большой емкости, то пипеткой или шлангом отбирают пробы сверху, со дна и из середины емкости, а затем все три пробы объединяют, встряхивают и направляют на исследование.
Для отбора пробы порошкообразного вещества рекомендуется использовать метод конуса. При этом порошок высыпают на ровную поверхность так, чтобы он имел форму конуса и разделив его двумя перпендикулярными линиями, одна из которых проходит через вершину конуса, произвольно отбирают для исследования две противоположные части.
По аналогии с растворами, при поступлении на исследование не измельченных частей растений от растительной массы, отбирают пробы из трех разных мест: сверху, снизу и из середины упаковки.
При исследовании мазеобразных веществ и масел необходимо взять пробу из всей толщи массы внизу при помощи полой металлической трубки или пипетки.
Обычно после выявления с помощью экспресс-тестов признаков наличия наркотического вещества его проба передается для исследования в лабораторных условиях. Преимуществом лабораторных методов исследования является возможность проведения реакций не только качественного обнаружения, но и количественного определения наркотика.
При лабораторных исследованиях для определения алкалоидов опиума используются, в частности, спектрофотометрические методы. Их суть основывается на свойстве некоторых веществ поглощать свет при определенной, характерной для данного соединения длине волны. Опиумные алкалоиды поглощают свет в ультрафиолетовой области спектра.
Преимущество спектрофотометрических методов заключается в высокой чувствительности определения, быстроте проведения анализа, отсутствии затрат на реактивы.
Для выявления опиумных алкалоидов в настоящее время широкое распространение получил хроматографический метод. Применяются ионообменная, газожидкостная, бумажная, тонкослойная хроматография.
Ионообменная хроматография может применяться для определения опиумных алкалоидов в лекарственных препаратах, а также для выделения их из биоматериала.
Бумажная и тонкослойная хроматографии применяются как для выделения алкалоидов из биоматериала, так и для разделения алкалоидов с целью их раздельного определения при совместном присутствии. В качестве твердого носителя в бумажной хроматографии применяется бумага типа «Ватман». Твердым носителем в тонкослойной хроматографии чаще всего является тонкий слой алюминия или силикагеля, нанесенный на стеклянную пластину.
Анализ образовавшихся на пластине пятен можно проводить физическими или химическими методами. К физическим методам относятся определения вида наркотика по поглощению света в УФ или с помощью флуоресценции, а к химическим - орошение раствором реагентов, дающих цветные реакции с исследуемыми веществами.
Для выявления морфина как главного алкалоида опиума (широко распространенного в незаконном обороте) применяются методы газожидкостной хроматографии.
