7.4. Досмотровые флюороскопы
Флюороскопический рентгеновский контроль основан на свойствах невидимых рентгеновских лучей вызывать свечение некоторых веществ (люминофоров) в видимом человеческим глазом диапазоне электромагнитных волн.
В установках флюороскопического типа каждый квант рентгеновского излучения, попадая на экран, покрытый специальным веществом - люминофором, порождает квант света. Чем больше энергия рентгеновских квантов попадающих на некоторую область экрана, тем ярче свечение этой области.
Принцип работы флюороскопической установки можно пояснить следующим образом.

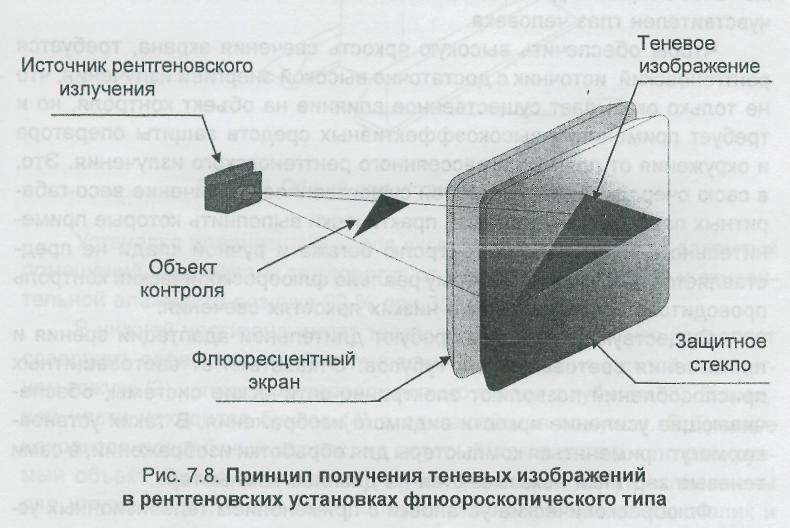

Излучение от источника рентгеновских лучей проходит через контролируемый (просвечиваемый) объект и попадает на флуоресцентный экран (рис. 7.8). Прошедшее через объект рентгеновское излучение на нем преобразуется в световой рельеф (так называемое «теневое изображение»). Интенсивность свечения участков экрана зависит от плотности вещества в соответствующей части просвечиваемого объекта. Чем плотнее вещество (больше его атомный вес), тем меньше энергии рентгеновского излучения попадает на экран и, соответственно, происходит менее интенсивное свечение экрана. Таким образом, происходит формирование картинки, которая зависит от степени проницаемости для рентгеновских лучей отдельных участков объекта контроля. Полученное теневое изображение через защитное стекло визуально наблюдается оператором.
Следует иметь в виду, что размеры полученного изображения отличаются от реальных размеров контролируемого объекта, так как теневая картинка представляет собой его проекцию на экран (это хорошо видно на рис. 7.8). Фактически получаемая картинка дает увеличенное изображение объекта контроля. Коэффициент увеличения можно определить по формуле К = L/D , где D и L - расстояние от источника излучения до объекта и экрана соответственно.
Одним
из самых важных параметров рентгеновских
досмотровых установок
является их чувствительность,
определяемая
в мировой практике
как размеры уверенного обнаружения на
экране специального тест-объекта в
виде эталонной медной проволочки
определенного диаметра.
Чувствительность флюороскопов определяется в основном двумя параметрами - интенсивностью излучения и эффективностью его регистрации, которое зависит от толщины и плотности контролируемого объекта. Флюуоресцирующее вещество, которым покрывают экран, должно хорошо поглощать рентгеновские лучи и давать высокий энергетический уровень светового излучения. В этом смысле эффективным является покрытие из смеси сульфида цинка с сульфидом цинка. К тому же такое покрытие дает желто-зеленое свечение, к которому наиболее чувствителен глаз человека.
Чтобы обеспечить высокую яркость свечения экрана, требуется рентгеновский источник с достаточно высокой энергией излучения, что не только оказывает существенное влияние на объект контроля, но и требует применения высокоэффективных средств защиты оператора и окружения от прямого и рассеянного рентгеновского излучения. Это, в свою очередь, влечет за собой существенное увеличение весогабаритных параметров установки, практически выполнить которые применительно к таможенному контролю багажа и ручной клади не представляется возможным. Поэтому реально флюороскопический контроль проводится при сравнительно низких яркостях свечения.
Существующие экраны требуют длительной адаптации зрения и применения светозащитных тубусов. Отказаться от светозащитных приспособлений позволяют электронно-оптические системы, обеспечивающие усиление яркости видимого изображения. В таких установках могут применяться компьютеры для обработки изображений, а сами теневые картинки показываются на дисплее компьютера.
Флюороскопические установки с применением телевизионных устройств, в свою очередь, подразделяются на установки, работающие с источником излучения в непрерывном и импульсном режимах. Импульсные установки создают кратковременные импульсы рентгеновских лучей, достаточных для запоминания «теневого» изображения в блоке памяти, причем просмотр изображения производится уже после воздействия излучения. Они наиболее безопасны в эксплуатации.

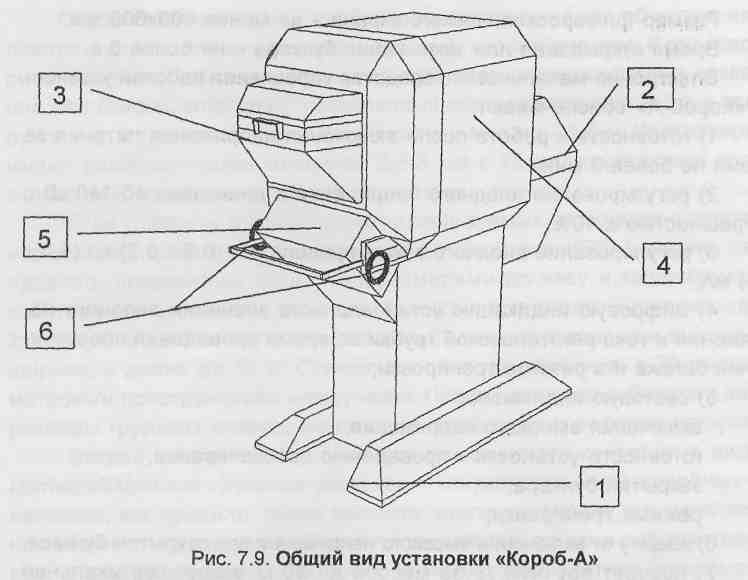

Рассмотрим конструкцию и характеристики одной из отечественных установок флюороскопического типа на примере установки «Короб-А», предназначенной для рентгеновского контроля багажа пассажиров (рис. 7.9).
Установка предназначена для эксплуатации в условиях закрытых помещений в интервале температур от плюс 5 до плюс 35 С и относительной влажности воздуха 90 % при 35 С.
В нижней части она имеет тележку (1) с колесами, что позволяет совершать перемещения. Рентгеновский генератор находится в защитном кожухе (2) напротив флюоресцентного экрана с тубусом (3). В средней части находится бункер (4) с двигающимся кожухом. В бункере находится поворотный столик, на который помещается контролируемый объект. Слева и справа от панели управления (5) расположены два штурвала (6), с помощью которых можно поворачивать столик и изменять положение объекта контроля относительно рентгеновских лучей. Бункер и рентгеновский генератор со всех сторон закрыты свинцовыми листами. Перед тубусом установлен специальный защитный экран.
Установка
рассчитана на питание от однофазной
сети напряжением
(220±22) В частотой (50+1) Гц.
Потребляемая мощность - не более 2,0 кВА.
Габаритные размеры установки - не более 900x1900x1800 мм.
Масса установки - не более 450 кг.
Размер флюороскопического экрана - не менее 600x600 мм. Время открывания или закрывания бункера - не более 8 с. Электронно-механические средства управления работой установки «Короб-А» обеспечивают:
готовность к работе после включения напряжения питания за время не более 3 мин;
регулирование анодного напряжения в диапазоне 40-140 кВ с погрешностью ± 10%;
регулирование анодного тока в пределах от (0,3 ± 0,2) до (4,0 ± 0,5) мА;
цифровую индикацию установленного значения анодного напряжения и тока рентгеновской трубки во время проведения просвечивания багажа и в режиме тренировки;
световую индикацию:
• включения высокого напряжения,
- готовности установки к проведению просвечивания,
закрытия бункера,
режима тренировки;
защиту от включения высокого напряжения при открытом бункере;
поворот вручную груза массой до 30 кг вокруг вертикальной оси с усилием поворота рукоятки не более 40 Н на угол 360°.
«Короб-А» обеспечивает визуальное наблюдение следующих объектов:
одиночного медного провода диаметром 0,1 мм и длиной не менее 200 мм,
стальной полосы толщиной 0,2 мм и шириной 10 мм за стальной преградой толщиной 4 мм,
не менее 20 градаций яркости ступенчатого алюминиевого клина толщиной 20 мм.
