5.8. Примеры ручных металлоискателей
Ручные металлоискатели имеют небольшие размеры и вес. В процессе поиска они вручную перемещаются вдоль объекта контроля.
Способность прибора воспринимать металлические предметы определяется его чувствительностью. Как правило, ручные металлоискатели позволяют обнаружить предмет размером с небольшую монету с расстояния от 5-10 до нескольких десятков сантиметров.
Чувствительность зависит от ориентации рамки металлоискателя относительно объекта контроля. Поэтому рекомендуется проводить поисковую рамку вдоль объекта контроля несколько раз под разными углами.
В настоящее время отечественной и зарубежной промышленностью выпускается большое число различных моделей металлоискателей, различающихся по назначению, конструкции, принципам функционирования.
На рисунках ниже показан внешний вид некоторых из них, приведены основные технические характеристики.

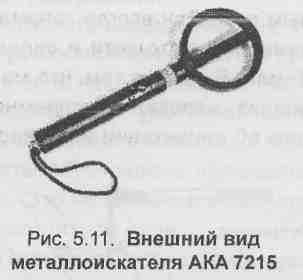

Досмотровый ручной селективный металлодетектор АКА 7215 (рис. 5.11):
тональность сигнала тревоги (трель или непрерывный сигнал) зависит от типа обнаруженного металла;
имеет потенциометр для плавной регулировки чувствительности, а также переключатель - черные или цветные металлы;
непрерывное время работы от свежей 9В батареи типа «КРОНА» - не менее 40 часов;
размеры - 400 х 145 х 35 мм;
вес - 280 г.

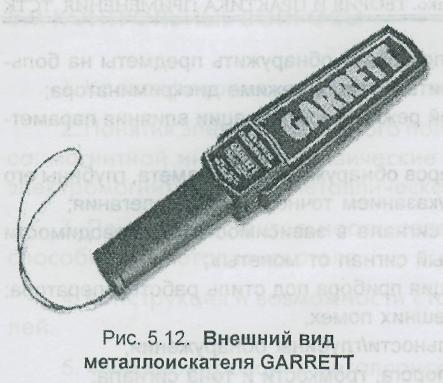

Ручной металлодетектор GARRETT (рис. 5.12):
наличие переключателя для снижения чувствительности при воздействии помех;
автоматический контроль степени разряженности батареи;
индикация тревоги - звуковая и светодиодная;
ударопрочный корпус;
разъем для наушников/зарядки аккумулятора;
дополнительно
комплектуется: поясным держателем, NiCd
акку
мулятором,
зарядным устройством и наушниками;
удовлетворяет гигиеническим сертификатам ЕС по безопасности для человека;
питание - батарея 9В типа «КРОНА»;
время непрерывной работы от свежей батареи -до 80 часов;
максимальные размеры - (420 х 83 х 45) мм;
• вес - 0,48 кг.
Для разработок последних лет характерно увеличение «электронной сложности» приборов. Они снабжаются микропроцессорами, дисплеями, перестраиваемым программным обеспечением. Все это позволяет расширить функциональные возможности приборов. На рис. 5.13 и 5.14 показаны два металлоискателя, схемы которых содержат микропроцессоры и жидкокристаллические дисплеи.
металлодетекторе GTI 250 (рис. 5.13) цифровая обработка сигналов с помощью встроенного микропроцессора позволяет на 20 % увеличить глубину обнаружения металлических предметов.
На дисплее в графической форме отображается информация об обнаруженном предмете и его проводимости. Положение курсора на индикаторе зависит от проводимости металла.
Технические возможности прибора:
• 5 уровней дискриминатора (монеты, реликвии, ювелирные изделия, нулевой и пользовательский); установки дискриминатора сохраняются в памяти;
режим «все металлы» позволяет обнаружить предметы на большой глубине, а затем определить их тип в режиме дискриминатора;
автоматический и ручной режимы компенсации влияния параметров грунта;
режим измерения размеров обнаруженного предмета, глубины его залегания с одновременным указанием точного места залегания;
тональность звукового сигнала в зависимости от проводимости обнаруженного металла, особый сигнал от монеты»;
автоматическая адаптация прибора под стиль работы оператора:
устранение влияния внешних помех,
регулировка чувствительности/глубины обнаружения,
регулировка звукового порога, громкости и тона сигнала,
подсветка индикатора,
голосовое оповещение о режимах работы и обнаруженных предметах,
вызов последнего режима,
контроль состояния батарей питания (8 шт. типа АА),
разъем для стереонаушников,
антенная катушка 0 24 см,
возможность работы с двухрамочной антенной Treasure Hound, позволяющей вдвое увеличить глубину обнаружения металлических предметов,
вес в рабочем состоянии - 2,0 кг (для модели 1120570).

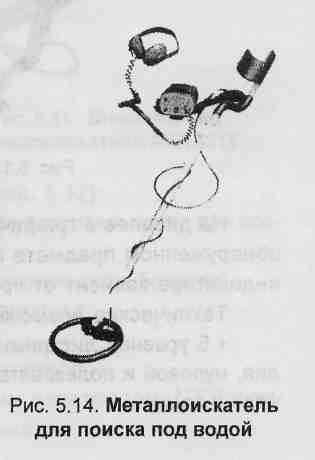

На рис. 5.14 показан подводный металлоискатель Sea Hunter Mark II, способный выдерживать давление толщи воды до 60 м и работать при этом так же, как и на поверхности, находить скрытые или утерянные металлические предметы любого вида под водой в зоне прибоя, на побережье или в болотистой местности.
Металлоискатель работает по импульс-но-индукционному принципу; изготовлен таким образом, чтобы игнорировать влияние свойств соленой воды. Снабжен герметичной антенной катушкой диаметром 20,3 см, сборной рукояткой, герметичным отсеком для батарей питания. Применен разработанный фирмой GARRETT эксклюзивный метод дискретного отсева «мусора» от других металлических предметов.
Вес в рабочем состоянии - 2,7 кг.
