З
ащитная нить: видимая на просвет прозрачная полимерная полоса содержит текст, состоящий из букв «ЦБР» и числовых номиналов банкнот в прямом и перевернутом изображении.
Микротекст.
Элементы, выполненные ферромагнитной краской. Так, номера купюр 1997 г. выпуска выполнены зеленой ферромагнитной краской.
Фрагменты изображения, светящиеся под воздействием ик излучения.
Фрагменты изображения, светящиеся под воздействием уф-излучения.

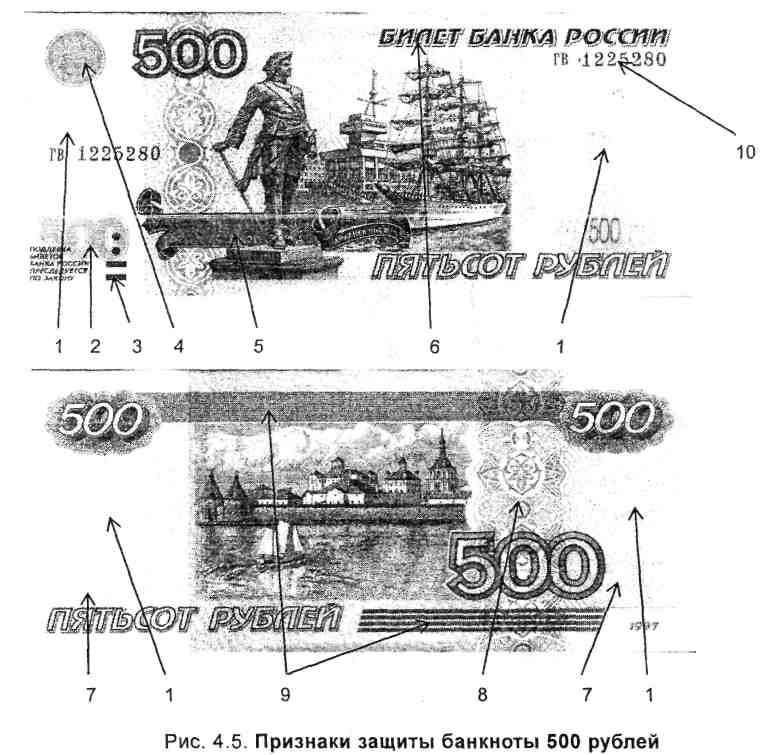

На рис. 4.5 показаны места расположения основных элементов защиты на банкноте 500 рублей образца 1997 г., а на рис. 4.6 более светлым тоном показаны места расположения участков, светящихся под воздействием ИК-излучения (для банкнот 100 и 500 рублей образца 1997 г.).
Б
анкнота
Банка России образца 1997 г. достоинством
1000 рублей имеет следующие видимые
признаки подлинности:
Совмещающийся на просвет рисунок, расположенный в центральной части вертикальной полосы многоцветного орнаментального узора (левая часть лицевой стороны и правая часть оборотной стороны). При рассматривании банкноты на просвет штрихи изображения лицевой стороны точно дополняют штрихи изображения оборотной стороны.
Кипп-эффект, находящийся на декоративной ленте в нижней части лицевой стороны. При рассматривании банкноты в косопадающем свете на ленте заметны буквы PR видимые светлыми или темными в зависимости от ориентации банкноты.
Микротекст, выполненный на оборотной стороне сверху и снизу основного изображения. В верхней части отпечатано 11 строк микротекста, сформированного из многократно повторяющегося темного числа 1000 в наклонном начертании. В нижней части выполнено 7 строк микротекста, состоящего из многократно повторяющегося текста «ЦБР1000» в прямом начертании, имеющего плавный переход от негативных букв и цифр слева к позитивным справа.
Оптически-переменная краска, которой выполнена эмблема Банка России в верхней левой части лицевой стороны банкноты. При рассматривании банкноты под разными углами эмблема меняет свой цвет с желто-зеленого на красно-коричневый.
Металлизированная краска, которой отпечатаны цифровое обозначение номинала в левой нижней части лицевой стороны и герб г. Ярославль в правой верхней части оборотной стороны банкноты. При рассматривании банкноты под углом данные фрагменты оформления имеют серебристый блеск.
Штриховой узор, расположенный на купонных полях банкноты с оборотной стороны и наблюдаемый невооруженным глазом в виде ровного голубого поля. При воспроизведении данного узора на копировальной технике на нем может наблюдаться муар в виде повторяющихся темных и светлых геометрических фигур.
Бумага банкноты белая и не имеет свечения в ультрафиолетовом свете (УФ-свете). При рассматривании банкноты в УФ-лучах имеют свечение элементы графического оформления:
на лицевой стороне - отпечатанные металлизированной краской цифровое обозначение номинала в левой нижней части и изображение герба г. Ярославль в правой верхней части - желто-зеленое свечение;
на оборотной стороне - выполненные голубой краской фрагменты фоновой сетки и вертикальной полосы многоцветного орнаментального узора в правой части - зеленое свечение.
Серийный номер, отпечатанный темно-зеленой краской в правом верхнем углу лицевой стороны, обладает ферромагнитными свойствами.
На купонных полях банкноты выполнены два локальных водяных знака: на узком купонном поле на просвет видно вертикально расположенное число 1000, выполненное светлыми оттененными цифрами; на широком купонном поле расположено изображение головы памятника Ярославу Мудрому.
В бумагу внедрена прозрачная полимерная защитная нить шириной 1,3 мм с видимым на просвет повторяющимся текстом «ЦБР1000» в прямом и перевернутом написании. Все буквы и цифры текста на защитной нити выполнены на одном уровне. В УФ-лучах защитная нить имеет прерывистое желтое свечение.
В бумагу хаотически внедрены защитные волокна трех видов: красные, имеющие красное свечение в УФ-лучах; светло-зеленые, светящиеся в УФ-лучах желто-зеленым цветом, а также волокна с чередующимися участками красного и желтого цветов, не имеющие люминесценции в УФ-лучах.
Текст «БИЛЕТ БАНКА РОССИИ» в правой верхней части и метка для людей с ослабленным зрением в левой нижней части лицевой стороны имеют увеличенную толщину красочного слоя, что хорошо чувствуется на ощупь.
На лицевой стороне купюры обозначение номинала, изображение эмблемы банка, надпись БИЛЕТ БАНКА РОССИИ и левая часть ленты выполнены краской, светящейся под воздействием ИК-излучения.
В целях усиления защиты денежных знаков от подделки Банк России в 2001 г. ввел в обращение модифицированные банкноты образца 1997 г. достоинством 10, 50, 100 и 500 рублей. Они имеют следующие отличия от денежных билетов более раннего выпуска.
Цифровое обозначение номинала, отпечатанное металлизированной краской в левой нижней части лицевой стороны, имеет желто-зеленое свечение в ультрафиолетовых лучах.
Ширина защитной нити увеличена до 1,3 мм, а все символы повторяющегося текста на защитной нити выполнены на одном уровне.
В левой нижней части лицевой стороны правее метки для людей с ослабленным зрением введен мелкий текст «МОДИФИКАЦИЯ 2001», расположенный вдоль границы фоновой сетки. Высота букв и цифр текста - 0,4 мм, цвет соответствует цвету фоновой сетки банкноты.
Центральный Банк России планирует выпуск купюр с дополнительными признаками защиты. В них появится «ныряющая» металлическая нить; микроперфорация цифрового обозначения номинала; элементы изображения, меняющие несколько раз цвет при изменении угла зрения.
Описание и признаки защит банкнот евро
На территории Европейского союза с 1 января 2002 г. введены в обращение банкноты достоинством 5, 10, 20, 50, 100, 200, 500 евро и монеты достоинством 1 и 2 евро и 1, 2, 5, 10, 20 и 50 центов.
На лицевой стороне каждой банкноты изображены окна и ворота, символизирующие дух открытости, на оборотной - мосты как символ единства европейских государств. Эти сооружения - типичные образцы европейских архитектурных стилей (классический, романский, готический, ренессанс, барокко и рококо, «металл и стекло», модерн).
Размеры и основные цвета банкнот: 5 евро - 120 х 62 мм, серого цвета; 10 евро - 127 х 67 мм, красного цвета; 20 евро - 133 х 72 мм, синего цвета; 50 евро - 140 х 77 мм, оранжевого цвета; 100 евро - 147 х 82 мм, зеленого цвета; 200 евро - 153 х 82 мм, желтого цвета; 500 евро - 160 х 82 мм, фиолетового цвета.
Бумага банкнот тонирована, имеет светлый оттенок основного цвета банкнот.
Основные защитные характеристики банкнот.
Водяной знак. Расположен на купонном поле и повторяет в уменьшенном виде изображение на лицевой стороне банкноты, под ним светлое изображение цифрового обозначения номинала. Водяной знак в виде темных и светлых вертикальных полос расположен в левой части запечатанного поля банкноты (вид с лицевой стороны).
Защитная нить. Скрыта в центральной части банкнот. При рассматривании банкноты на просвет она выглядит как темная полоска с повторяющимся светлым текстом «EURO» и цифровым обозначением номинала, выполненным в прямом и перевернутом изображениях.
Микро-печать. На лицевой стороне всех банкнот в левом нижнем углу внутри текста «ЕУРОМЕГА» косыми рядами напечатаны числа, соответствующие номиналу банкнот. Кроме того, каждый номинал банкнот имеет дополнительные тексты, выполненные микро-печатью:
5 евро - на лицевой стороне: в нижней части банкноты темные полосы, образованные повторяющимся текстом «EURO ЕУРОМЕГА»; на оборотной стороне: по верхнему контуру моста повторяющийся текст «EURO ЕУРОМЕГА» (частично в негативном, частично в позитивном исполнении);
10 евро - на лицевой стороне: повторяющийся текст «EURO ЕУРОМЕГА» напечатан по внешнему контуру арки ворот; в средней нижней части банкноты 2 строки этого же текста напечатаны: половина - синим цветом на белом фоне, половина - белым цветом на синем фоне; на оборотной стороне: в опорах моста - цифровой номинал банкноты в негативном исполнении; в средней части изображения моста и в нижней части банкноты - темные полосы, образованные строками повторяющегося текста «EURO ЕУРОМЕГА»;
20 евро - на лицевой стороне: в средней нижней части банкноты 2 строки повторяющегося текста «EURO ЕУРОМЕГА» напечатаны: половина - синим цветом на белом фоне, половина - белым цветом на синем фоне; на оборотной стороне: негативный повторяющийся текст «EURO ЕУРОМЕГА» по верхнему контуру моста; в средней части изображения моста темные полосы, образованные повторяющимся текстом «EURO ЕУРОМЕГА»;
50 евро - на лицевой стороне: в нижней части банкноты темные полосы, образованные повторяющимся текстом «50EURO 50ЕУРОМЕГА»; площадь четырех верхних звезд заполнена строчками чисел «50», имеющих различные варианты написания; фрагмент фонового изображения слева от архитектурного сооружения заполнен вертикально расположенными строками чисел «50»; на оборотной стороне: по левой внутренней арке моста - номинал банкноты в негативном исполнении; в нижней части изображения основания моста повторяющийся текст «50EURO 50ЕУРОМЕГА» в негативном исполнении; в нижней части банкноты темные полосы, образованные повторяющимся текстом «50EURO 50ЕУРОМЕГА»;
100 евро - на лицевой стороне: в верхнем левом углу запечатанного поля, в нижней части справа и слева от основания архитектурного сооружения строки повторяющегося текста «100EURO ЮОЕУРОМЕГА»; нал изобпэжением аохитйктупнопэ сооружения негативные и позитивные строки «100EURO ЮОЕУРОМЕГА»; на оборотной стороне: в нижней части изображения арок моста и в опорах моста повторяющийся текст «100EURO ЮОЕУРОМЕГА» в негативном исполнении; в центральной части изображения моста темные полосы повторяющегося текста «100EURO ЮОЕУРОМЕГА»; под изображением моста косые полосы текста «EURO ЕУРОМЕГА»;
200 евро - на лицевой стороне: в средней нижней части по вертикали напечатаны полосы повторяющегося текста «200EURO 200ЕУРОМЕГА», цифры «200» напечатаны в негативном исполнении; на оборотной стороне: в изображениях опор моста (в позитивном исполнении) и в нижней арке моста (в негативном исполнении) повторяющийся текст «EURO ЕУРОМЕГА»;
500 евро - на лицевой стороне: площадь левой верхней звезды заполнена строками негативного текста «500EURO 500ЕУРОМЕГА»; в нижней части банкноты слева и справа от изображения архитектурного сооружения темные строки, образованные повторяющимся текстом «500EURO 500ЕУРОМЕГА»; в правой нижней части архитектурного сооружения одна строка негативного и две строки позитивного текста «500EURO 500ЕУРОМЕГА»; на оборотной стороне: в верхних тросах изображения моста повторяющийся текст «500EURO 500ЕУРОМЕГА»; в нижней части моста этот же текст в негативном исполнении.
Совмещающееся изображение в виде номинала банкнот. Расположено в левом верхнем углу банкнот (вид с лицевой стороны).
Металлизированный элемент с голографическими изображениями. Расположен на лицевой стороне банкнот справа.
На банкнотах достоинством 5, 10, 20 евро этот элемент выполнен в виде металлизированной полосы, на которой под разными углами просматриваются изменяющие свой цвет обозначение номинала, знак евро, звезды и горизонтальные строки мелкого текста «EURO ЕУРОМЕГА».
На банкнотах достоинством 50, 100, 200 и 500 евро этот элемент выполнен в виде локальной геометрической фигуры, на которой под разными углами просматриваются изменяющие свой цвет обозначение номинала, знак евро, уменьшенное изображение основного рисунка и расположенный кругами микротекст «EURO ЕУРОМЕГА», образованный из повторяющегося номинала и обозначения денежной единицы.
Для затруднения подделки голографических элементов они имеют перфорированный знак евро, мелкий негативный текст, образованный за счет частичного удаления металлизированной фольги и расположенный вдоль границ элементов металлизированный мелкий текст, обозначающий номинал и(или) наименование денежной единицы.
6. Прозрачная перламутровая полоса. Нанесена по центру на оборотной стороне банкнот достоинством 5, 10, 20 евро. На ней видны изображения номинала и обозначение евро.
На оборотной стороне банкнот достоинством 50, 100, 200 и 500 евро, в правом нижнем углу цифровое обозначение выполнено краской, меняющей под разными углами зрения свой цвет с фиолетового на оливковый и коричневый.
Штриховые узоры. Имеются на лицевой и оборотной сторонах банкнот, при их копировании на репрографическом оборудовании на копии банкнот может появиться муар.
Ультрафиолетовые метки. В УФ-лучах имеют свечение: на лицевой и оборотной сторонах всех банкнот защитные волокна - красным, синим, зеленым цветами.
На лицевой стороне всех банкнот:
• в верхнем левом углу изображение флага Евросоюза - прямоугольник синего цвета - зеленым цветом, изображения звезд - красным цветом;
звезды желтого или оранжевого цвета и мелкие кольца - красным цветом, звезды синего цвета - сине-зеленым цветом;
подпись ответственного лица в левой верхней части - желто-зеленым цветом;
бесцветная окантовка вдоль границ голографических элементов - голубым цветом.
На оборотной стороне всех банкнот: изображения моста и карты; номинал в нижнем левом углу, контурное изображение номиналов в верхнем левом углу (кроме 500 евро) и полоса вдоль нижнего края банкноты, включая текст «EURO EYPOMETA» (слева в две строки). Свечение для 5, 20 и 100 евро - зеленоватым цветом; 10, 50, 200 и 500 евро - желто-зеленым цветом.
Особенности применения ультрафиолетовых меток в зависимости от номинала банкноты:
5 евро - на лицевой стороне: текст синего цвета в правом нижнем углу - голубым цветом; на оборотной стороне: в правом нижнем углу номинал банкноты - зеленым цветом;
10 евро - на лицевой стороне: фрагмент изображения оранжевого цвета в середине банкноты - красным цветом; полосы микротекста в нижней средней части - голубым цветом; на оборотной стороне: в правом нижнем углу номинал банкноты и текст - желто-зеленым цветом;
20 евро - на лицевой стороне: в правом нижнем углу текст синего цвета; фрагменты изображений над и под воротами-синего цвета; в средней нижней части полосы микротекста - голубым цветом; на оборотной стороне: в правом нижнем углу номинал банкноты и текст - зеленым цветом;
50 евро - на лицевой стороне: фрагмент изображения слева от ворот - зеленым цветом; окно желтого цвета - красным цветом; окно синего цвета - синим цветом;
100 евро - на лицевой стороне: в правой верхней части полосы микротекста - сине-зеленым цветом;
200 евро - на лицевой стороне: в левой части банкноты фрагмент изображения желтого цвета - красным цветом; синий вертикальный прямоугольник Микротекста - голубым цветом; в правом нижнем углу желтые полосы - красным цветом;
500 евро - на лицевой стороне: полосы микротекста синего цвета - голубым цветом.
Основные изображения на лицевых сторонах банкнот выполнены металлографическим способом печати, цифровое обозначение номинала в левом нижнем углу выполнено с применением двухцветной металлографии. Оборотные стороны банкнот напечатаны офсетным способом печати, серийные номера - высоким способом печати. На лицевой стороне банкнот достоинством 200 (в нижней части) и 500 евро (по правому краю) нанесены группы параллельных штрихов, которые имеют повышенный рельеф, хорошо воспринимаемый на ощупь,
На рис. 4.7 цифрами 1-4 показано расположение нескольких защитных элементов для банкноты 100 евро:
Водяной знак расположен на купонном поле и повторяет в уменьшенном виде изображение на лицевой стороне банкноты.
Защитная полоса. При рассматривании банкноты на просвет она выглядит в виде темной полоски с повторяющимся светлым текстом «EURO» и цифровым обозначением номинала, выполненным в прямом и перевернутом изображении.
Голограмма расположена на передней стороне банкнот с высоким номиналом (EURO 50, 100, 200 и 500). При наклоне банкноты на голограмме появляются архитектурный рисунок и номинал банкноты;
Переливающаяся полоса. Банкноты EUR 50, 100, 200 и 500 имеют изменяющую цвет краску. Когда банкнота наклонена, цвет номинала на обратной стороне меняется от фиолетового до оливково-зеленого или коричневого.
Кроме показанных на рис. 4.7 защитных признаков, на банкноте 100 евро имеются магнитные и одновременно ИК-контрастные участки, а на защитной нити - магнитные и немагнитные участки, чередующиеся в определенной последовательности.
Описание и признаки защиты банкнот Китая
В денежном обращении Китая в настоящее время находятся банкноты достоинством 1, 2, 5, 10, 50, 100 юаней и 1, 2, 5 цзяо (1 юань = 10 цзяо = 100 фынам).
В обращении находятся денежные знаки различных годов выпуска, в частности, 1980, 1987, 1988, 1990, 1999. Более поздние выпуски характеризуются повышенным количеством защитных признаков.
На юанях можно найти защитные признаки всех «стандартных» видов. Гильоширные полосы и розетки, свечение в ультрафиолетовых лучах, водяной знак, магнитные метки и др. Металлизированная защитная нить впервые появилась в 1990 г. на банкнотах достоинством 50 и 100.

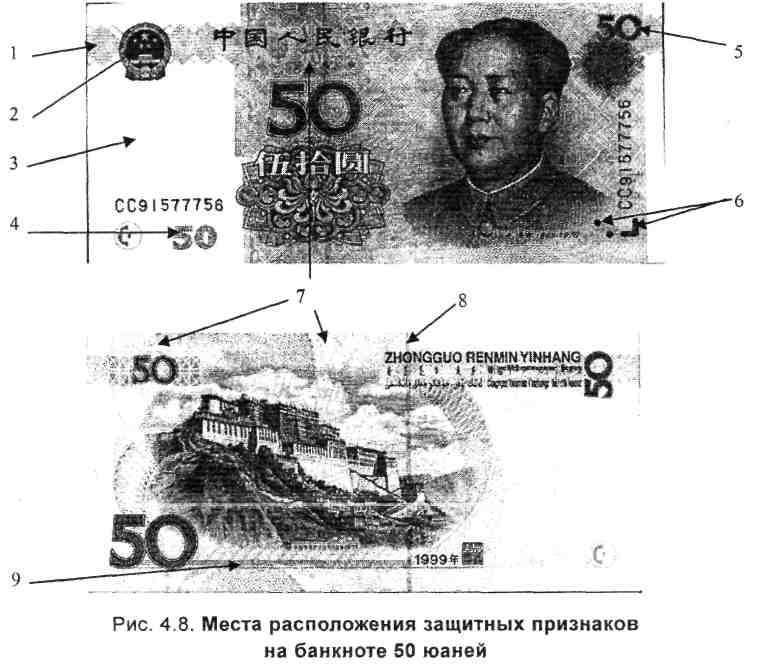

На рис. 4.8 цифрами 1-9 показано расположение основных признаков защиты на банкноте 50 юаней 1999 г. выпуска:
гильоширная сетка с микротекстом;
государственный герб с ферромагнитными компонентами;
водяной знак;
обозначение номинала купюры, меняющее цвет под разными углами; имеет ферромагнитные компоненты;
обозначение номинала купюры с ферромагнитными компонентами;
рельефные знаки, обозначающие номинал купюры, для людей с ослабленным зрением;
элементы банкноты, светящиеся под воздействием УФ-лучей;вертикальная металлизированная защитная полоса с микротекстом;
четыре строки с микротекстом.
Признаки защиты иен

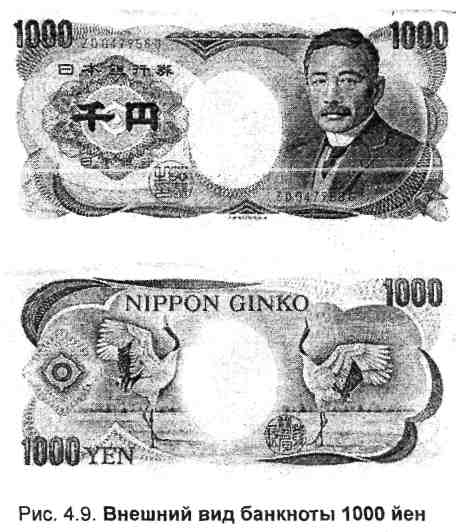

Наиболее распространенными в Японии являются банкноты в 100, 500, 1000, 2000, 5000, 10000 иен. На рис. 4.9 приведен внешний вид лицевой и оборотной сторон банкноты в 1000 иен 1990 г.
Признаки защиты иен рассмотрим на примере банкноты в 2000 иен, введенной в обращение в Японии с 19 июля 2000 г. и описание признаков защиты которой было дано в одном из писем Центрального банка России.
На лицевой стороне банкноты изображение строения в национальном стиле, под ним - серийный номер. Второй серийный номер напечатан в левом верхнем углу, ниже - иероглифы. В верхней части банкноты слева и справа - цифровое обозначение номинала. В центральной части банкноты - купонное поле в виде овала. В левом и правом нижнем углах - знак для людей с ослабленным зрением в виде трех кругов, расположенных один под другим. В левом нижнем углу - гильоширная розетка, а правее нее - гильоширная полоса.
Размер банкноты 154 х 76 мм. Преобладающие цвета лицевой и оборотной сторон банкноты - темно-зеленый и светло-коричневый. Бумага имеет желтый оттенок.
На оборотной стороне в левой части банкноты - изображение людей в национальных одеждах и 10 столбиков иероглифического текста. В верхней центральной части - наименование банка-эмитента -«Nippon Ginko». В левом нижнем и правом верхнем углах - цифровое обозначение номинала. В нижней правой части - «2000 YEN». В центральной части - купонное поле в виде овала.
Основные защитные характеристики банкноты.
Водяной знак повторяет в уменьшенном виде изображение на лицевой стороне банкноты.
Микро-печать. На лицевой стороне под цифровым обозначением номинала напечатан текст «Nippon Ginko», в левом и правом верхнем углах, над гильоширной полосой в нижней части банкноты. На оборотной стороне этот же текст напечатан в левой части банкноты наклонно, по центру - вертикально.
