Ход выполнения работы

1. Собрать стенд, в соответствии со схемой (рис. 1.1.а)

Рис. 1.1.а

2. К диоду при прямой полярности приложить напряжение постоянного тока U_пр.= 0 В. Измерить величину соответствующего тока I_пр.

3. Повторить измерения тока I_пр по п.2, устанавливая значения напряжения в диапазоне, результаты измерений занести в таблицу 1.1

Табл. 1.1

Uпр., В	0,0	0,1	0,2	0,3	0,4	0,5	0,6	0,65
Iпр, мА

4. Изменить полярность диода в соответствии со схемой (рис. 1.1.б)

Рис. 1.1.б

5. Повторить измерения по п.3, устанавливая значения напряжения в диапазоне результаты измерений занести в таблицу 1.2

Табл. 1.2

Uобр., В	0,0	5	10	151	20	25	30
Iобр, мкА

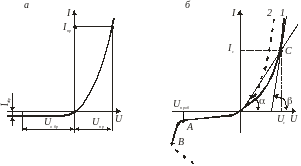

6. По результатам измерений по пп. 3, 4 построить ВАХ выпрямительного диода.

7. По ВАХ определить дифференциальное сопротивление диода. Определяется по углу наклона отрезка прямой, касательной к графику в точке замера. Выполнить 10 измерений и занести их в таблицу 1.3

8. По ВАХ определить статическое сопротивление диода. Определяется по углу наклона отрезка прямой, соединяющей начало координат и точки замера. Выполнить 10 измерений и занести их в таблицу 1.3.

Табл. 1.3

	ctgβ	rд	А	ctgα	Rст	А
1
2
3
4
5
6
7
8
9
10
Аср

9. Определяем класс точности прибора _пр  и абсолютную инструментальную погрешность прибора иА

10. Определяем А_пр

11. Определяем относительную погрешность 

12. записываем выводы
