2.Классификация систем вентиляции. Понятие о воздухообмене.

Вентиляция - естественный »или искусственный вентилируемый воздухообмен в помещении. Вентиляционные системы бывают:

1. Приточные.

2. Вытяжные.

3. Приточно-вытяжные.

Рис. 4.1. Схема вентиляции по организация подачи и удаления воздуха а — приток;; б — вытяжка, в — комбинация

1. В помещении по притоку создается избыточное давление и загрязненный воздух удаляется.

2. Загрязненный воздух удаляется из помещения по вытяжным каналам.

3. В помещение подается и удаляется одинаковое кол-во воздуха.

В зависимости от способа перемещения воздуха вентиляция может быть естественной и искусственной.

В зависимости от способа организации воздухообмена и по степени охвата помещения вентиляция может быть:

1. Общеобменная (создаются одинаковые условия по всему помещению)

2. Местная.

3. Комбинированная. Естественная вентиляция может быть:

1. Организованная.

2. Неорганизованная

Если в помещении предусмотрены специальные устройства, и воздухообмен можно регулировать в необходимом объеме, то такой воздухообмен называется организованный естественной вентиляцией.

Аэрация здания - организованный и управляемый естественный воздухообмен, проходящий за счет разности плотности наружного и внутреннего воздуха и воздействие ветра на ограждающие вертикальные конструкции. Устраивается в тех случаях, когда при технологическом процессе выделяется много тепла, и в этом районе дуют сильные ветра.

Воздухообмен - заменение загрязненного воздуха чистым или специально обработанным. Воздухообмен по притоку со знаком «+» по вытяжке «-». Вентиляция может быть:

1. Прямоточная.

2. Рециркуляционная.

3.Вентиляционное оборудование приточно-вытяжной механической вентиляции

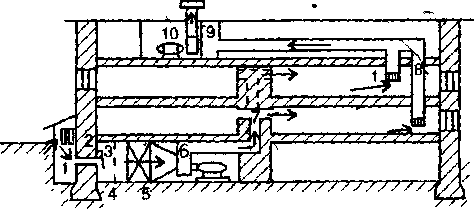

Приточно-вытяжная механическая вентиляция здания: — воздухосборник, 2 — клапаны, 3 — приточная камера, 4 — фильтр, 5 — калорифер, 6 — приточный вентилятор, 7 — каналы приточные, 8 — каналы вытяжные, 9 — вытяжная камера, 10 — вытяжной вентилятор.

7

Выполняются местные механические вентиляции, к ним относятся воздушные завесы, воздушные души.

А) Вентиляторы предназначены для перемещения воздуха или других

газов при потере давления в сети до 12000 Па.

По принципу действия и конструктивным особенностям делятся:

1. Радиальные или центробежные.

2. Осевые.

3. Крышные.

4. Потолочные.

В зависимости от условия работы радиальные вентиляторы выпускают:

1. Для обычной среды.

2. Нулевые.

3. Искрозащищённые.

4. Каррозийностойкие.

По направлению вращения рабочего органа выпускают:

1. Правого вращения.

2. Левого вращения.

3. Двухстороннего всасывания.

Вентиляторы подбирают по величине воздухообмена и требуемому напору вентилятора (Н), скорость воздуха от 5 до 15 м/с.

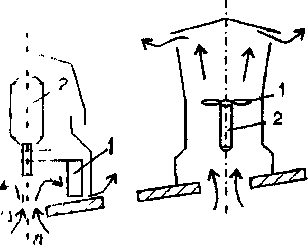

Крышные вентиляторьг а – радиальный, б – осевой, 1 - рабочие колесо, -2-электропривод

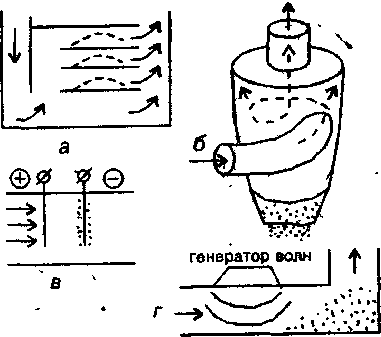

Б) К очистке воздуха прибегают прежде чем подать его в помещение или прежде чем выбросить загрязненный воздух в атмосферу, а также когда следует собрать ценную металлическую пыль или пыль при обработке цветных металлов. По способу очистки воздуха:

1. Сухие.

2. Мокрые.

К сухим относятся:

1. Пористые фильтры (сетчатые, матерчатые, бумажные).

2. Инерционные.

3. Циклоны

К мокрым относятся:

1. Масляные фильтры.

2. Циклоны с водяной пленкой.

3.

   Электрические.

4. Акустические улавливатели.
